可扩展液压伸缩拖车带刚性轴转向桥结构

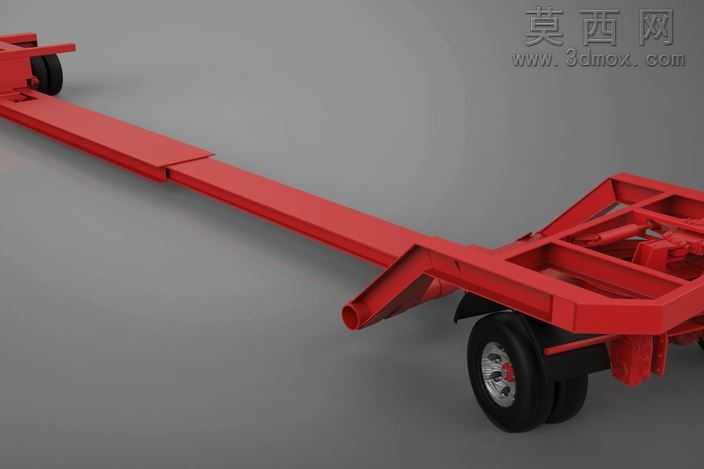

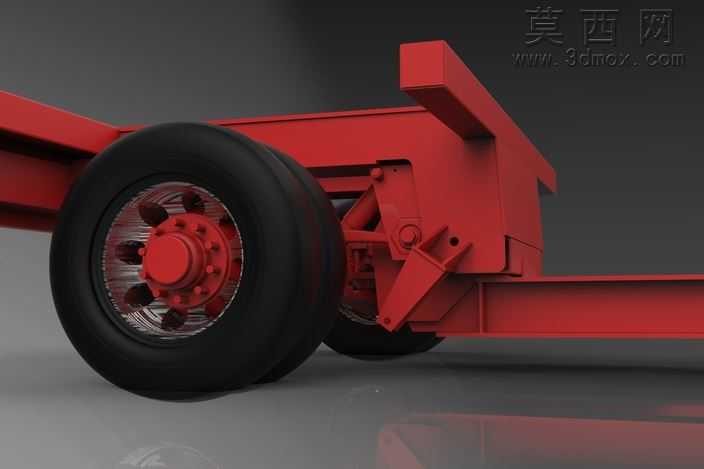

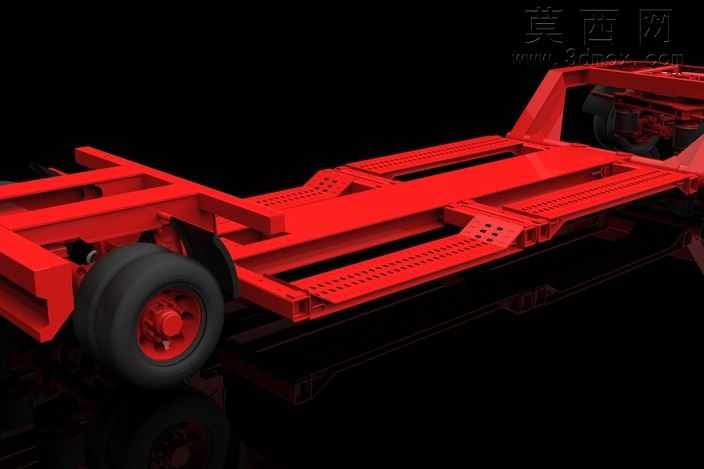

本作品为可扩展液压控制伸缩拖车搭配刚性轴与转向桥的三维建模设计，整体建模过程依托三维机械设计软件完成，从结构原理出发完成全参数化的零件建模与整体装配。首先针对拖车的承载平板部分，采用模块化的伸缩嵌套结构设计，通过内置液压缸的行程控制实现平板长度的可调扩展，建模时精准还原了嵌套滑轨的配合间隙、液压缸的安装铰接点位，确保伸缩动作的运动仿真无干涉。转向桥部分采用刚性轴结构设计，建模时还原了刚性轴的整体承重梁结构、转向节的铰接配合关系、轮毂与轮轴的装配细节，轮胎部分采用橡胶材质的纹理渲染，还原真实工程轮胎的胎面纹路与橡胶哑光质感，轮毂采用金属烤漆材质，还原钢制轮毂的漆面光泽与螺栓紧固细节。拖车的牵引连接部分做了结构强化设计，建模时还原了牵引架的加强筋结构、连接销的装配位置，牵引架上的品牌标识采用贴图渲染还原真实标识效果。承载平板部分采用金属红的烤漆材质渲染，还原工程拖车的漆面质感，平板表面做了防滑纹理的细节建模，提升模型的真实感。液压控制部分的建模还原了液压缸的缸筒、活塞杆、进出油口的细节结构，管路走向按照实际工程布置逻辑设计，确保液压驱动伸缩的动作逻辑符合真实机械原理。整体装配过程中严格按照实际机械装配的约束关系添加配合，完成装配后进行了伸缩动作、转向动作的运动仿真验证，确保各部件运动过程中无硬点干涉，结构受力路径符合工程设计逻辑。渲染阶段采用黑色背景的影棚布光，通过主光、辅光、轮廓光的搭配，突出金属漆面的反光质感与结构的立体感，将装载机模型放置于拖车平板上，直观展示拖车的承载能力与适用场景，清晰呈现伸缩结构扩展后的承载空间优势，以及刚性转向桥的转向结构特点，完整还原液压控制可扩展拖车的结构设计细节与功能特性。
