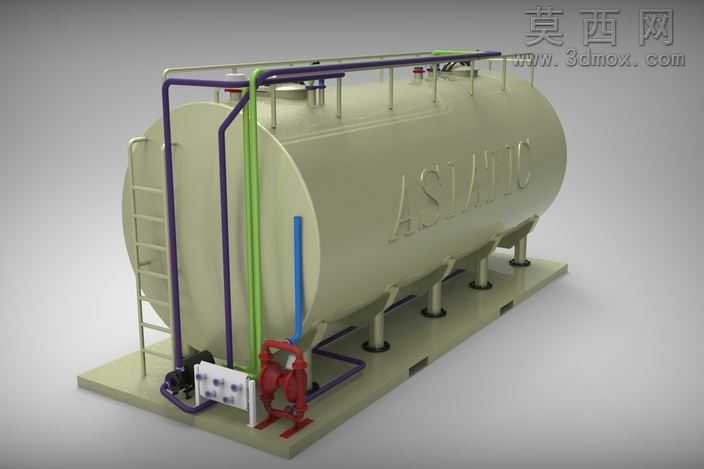

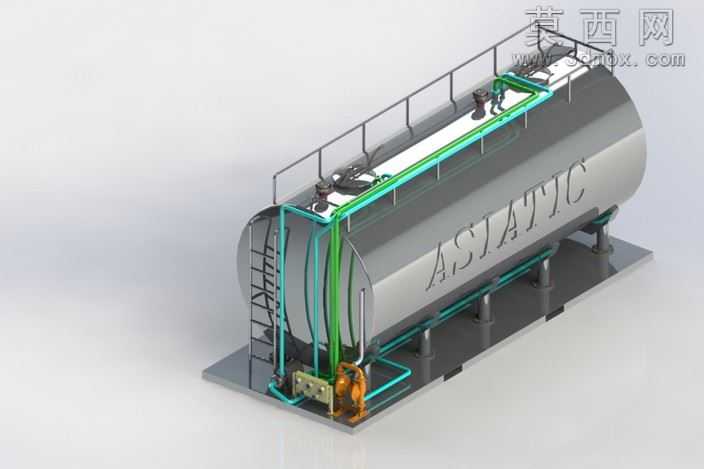

卧式罐式储运设备三维结构设计模型

本模型采用SolidWorks进行全参数化三维建模，完整还原了卧式罐式储运罐体的整体结构与附属系统，建模过程遵循工业设备设计的实际尺寸比例，对罐体主体、顶部操作平台、侧边爬梯、外部管路、底部支撑结构以及端部操作组件都进行了精细化的特征构建。罐体主体采用旋转凸台特征生成圆柱筒体与两端封头结构，表面蚀刻的标识纹理通过包覆特征实现，还原了真实罐体的标识细节。顶部操作平台采用焊件模块搭建护栏框架，平台表面的防滑纹理通过阵列特征完成，平台上的操作阀组、小型附属构件都通过独立零件建模后完成装配，还原了顶部操作区域的真实布局。侧边爬梯采用结构钢型材的焊件轮廓生成，梯步与侧梁的连接细节、与罐体的固定支座都做了完整的结构表达，爬梯旁的管路系统区分了不同介质的管线，通过不同的外观颜色区分管路属性，管路的走向、弯头、连接法兰以及端部阀组都按照工业管路设计规范进行排布，还原了管路系统的完整走向逻辑。罐体底部的鞍式支撑结构采用焊接支座的标准结构形式，支座与罐体的连接垫板、底部安装底板都做了细节建模，保证支撑结构的力学合理性。渲染阶段采用金属材质为主的材质体系，罐体主体赋予哑光不锈钢材质，调整反射粗糙度模拟工业金属的真实质感，管路系统根据功能区分赋予不同的彩色塑料与金属材质，爬梯与护栏赋予碳钢喷漆材质，底部基座赋予深灰色金属结构材质，场景采用柔和的工作室环境光，通过多角度光源布置突出罐体的曲面轮廓与管路的空间层次，阴影参数调整为软阴影，提升整体渲染的真实感。设计过程中优先保证结构的装配合理性，所有零件之间的配合关系都按照实际装配逻辑添加约束，避免出现干涉问题，同时对外部可见的细节做了适当的特征简化，在保证视觉还原度的同时控制模型的整体文件体量，方便后续的工程参考、结构展示与方案演示使用。
