压胶枪工业三维结构设计作品

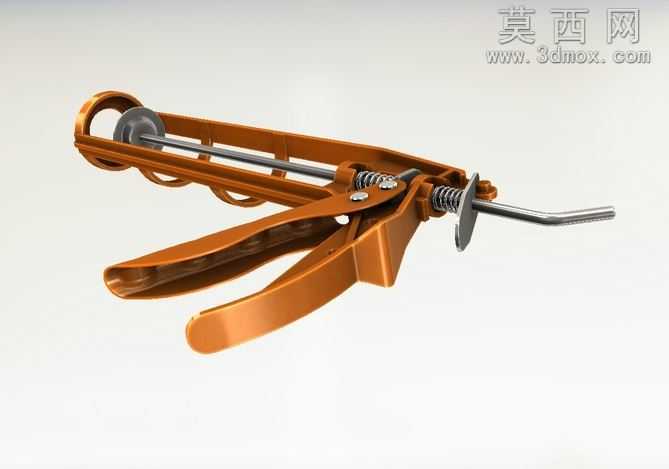

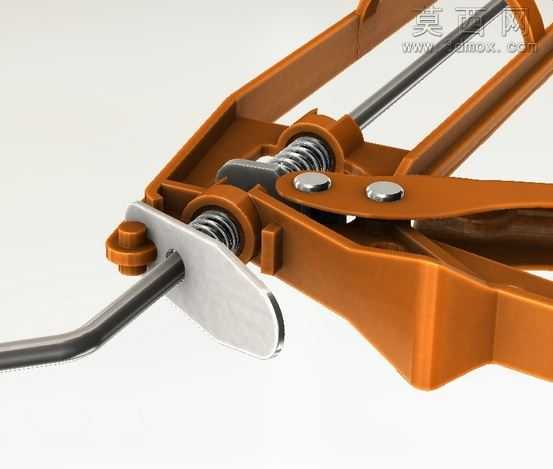

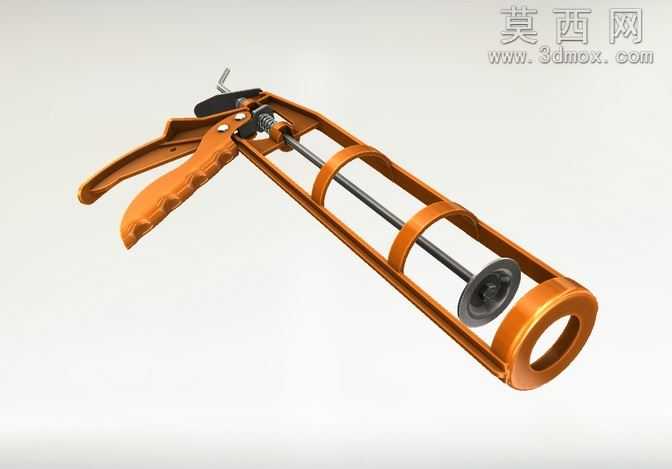

本作品为压胶枪的三维参数化设计模型，建模阶段采用SolidWorks软件完成全零件的参数化搭建，严格遵循手动压胶枪的实际生产尺寸比例，对每一个结构部件进行独立建模后完成总装配，全程添加完整的装配约束关系，确保各活动部件可实现真实的运动仿真效果，能够直观展示压胶作业时推杆推进、手柄压合、止退爪锁止的完整动作逻辑。建模过程中对压胶枪的核心功能结构做了精细化还原：包括带防滑纹理的压合手柄、带止退齿纹的金属推杆、适配标准胶筒的弧形承托架、可调节行程的限位结构、尾部的推拉释放扳手，以及枪身的加强筋结构，所有零件的倒角、圆角、壁厚均参考量产五金压胶枪的工艺标准设置，避免出现不符合注塑、冲压加工要求的不合理结构。材质与渲染环节，针对不同部件的实际材质做了区分设置：金属推杆、冲压枪身部件赋予哑光镀锌钢材材质，还原五金件的细微金属磨砂质感与边缘反光效果；塑料手柄、推胶盘部件赋予耐磨损工程塑料材质，添加细微的颗粒质感模拟注塑件的表面肌理；止退弹簧部件赋予弹簧钢材质，还原金属线材的光亮反光特性；橡胶防滑握把部位赋予软质橡胶材质，添加细微的防滑纹理凹凸效果，渲染输出的效果图可清晰展示各部件的材质差异与装配关系。设计思路上，本模型优先还原压胶枪的实用功能结构，摒弃冗余的装饰性设计，重点突出手动压胶工具的力学传递结构：通过杠杆原理将手柄的按压力传递至推杆，配合止退爪结构实现推杆的单向步进推进，确保推胶过程的压力稳定，同时预留了胶筒更换的拆装空间，可完整演示胶筒装入、压胶作业、退胶更换的全流程结构逻辑，模型同时导出了STEP、IGES、STL等通用格式，可适配不同三维软件的打开需求，也可直接用于3D打印验证、结构改良设计、五金工具类产品的展示演示使用，模型的所有特征均保留可编辑参数，方便后续根据不同规格胶筒的尺寸需求调整推杆长度、承托架直径等核心参数，快速衍生出不同规格的压胶枪设计方案。
