四轴飞行器F450机架顶层安装板设计

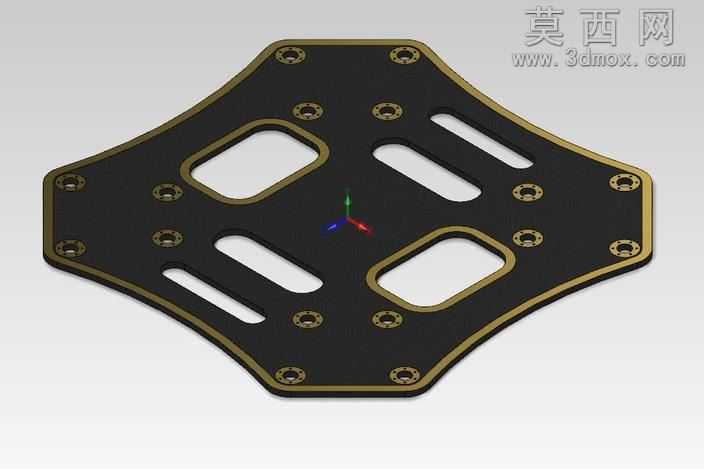

本作品为四轴飞行器F450机架的顶层安装板三维建模成果，建模过程严格遵循航模机架的装配精度要求，以通用F450机架的标准安装孔位为设计基准，采用参数化建模方式完成整体结构搭建。建模初期先确定顶层板的菱形外轮廓尺寸，匹配F450机架160mm的标准机臂安装间距，在四个角点位置预留机臂固定的沉头孔位，孔位公差控制在0.1mm范围内，确保与机臂连接件、下层底板的装配同轴度。板体主体结构采用分层设计思路，表层模拟碳纤维板材的哑光黑纹理材质，边缘添加金色包边的金属质感材质，还原量产F450顶层板的真实外观效果；板身开设两组对称的方形减重槽与两组对称的长条形走线槽，在保证结构强度的前提下最大限度降低板体自重，同时预留飞控模块、GPS模块、电调信号线的走线空间，避免飞行过程中线材晃动干扰传感器工作。建模过程中对所有安装孔位添加倒角特征，去除锐边防止组装时划伤线材或操作人员，板体边缘做R2圆角处理，降低炸机时板体边缘碎裂的风险。渲染阶段采用正交视角搭配三轴坐标系标识，清晰展示板体的孔位分布与结构特征，材质参数调整阶段将碳纤维材质的粗糙度设置为0.8、金属度设置为0.1，还原碳板哑光不反光的真实质感，金色包边部分设置金属度0.9、粗糙度0.2，模拟阳极氧化铝合金包边的亮面效果。结构设计上充分考虑顶层板作为飞控安装载体的功能需求，中心区域预留30.5*30.5mm的标准飞控安装孔位，兼容市面上绝大多数主流飞控的安装尺寸，周边孔位可扩展安装GPS支架、图传发射模块、电池绑带固定座等常用航模配件，板体厚度设置为2mm，匹配通用F450机架的夹层安装尺寸，无需额外修改即可与标准F450的下层底板、机臂组件完成装配。
