可CNC加工的简易四轴飞行器机架结构设计

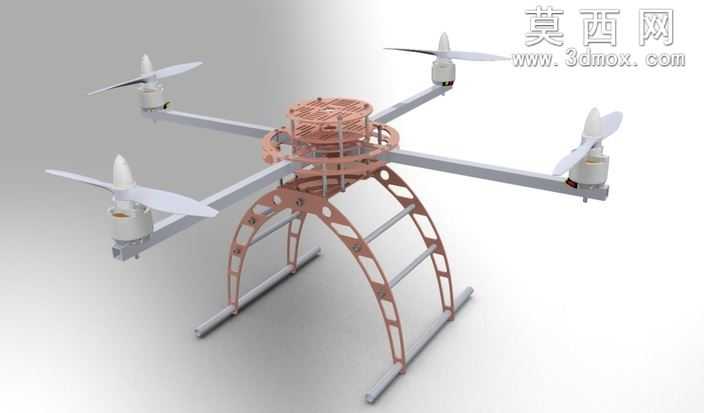

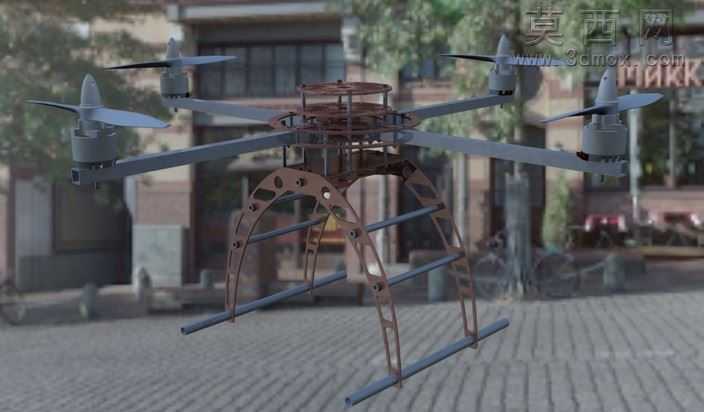

本作品为面向CNC加工工艺设计的简易四轴飞行器机架三维模型，整体建模过程围绕加工可行性与结构实用性展开，在三维建模阶段优先采用规整的参数化草图绘制各构件轮廓，对机臂、中心安装座、起落架等核心部件分别进行独立建模后完成装配约束，确保各部件的安装定位精度符合实际装配要求。模型材质设定区分不同构件的加工属性，中心承载框架与起落架结构设定为金属材质，模拟铝合金CNC加工后的哑光金属质感，机臂部分设定为轻质高强度复合材质，还原轻量化航模构件的视觉特征，螺旋桨与动力电机部分采用工程塑料与金属结合的材质表现，区分不同功能部件的材质差异。结构设计上采用对称式四轴布局，四根机臂从中心安装座向外等角度延伸，保证飞行时的动力分布均衡，中心座采用分层镂空设计，既预留了飞控、电池、电调等电子元件的安装空间，又通过镂空结构削减整体重量，起落架采用拱形桁架式结构，通过弧形支撑结构分散降落时的冲击载荷，底部设置横向支撑杆保证放置与降落时的稳定性，所有构件的连接位置均预留了标准安装孔位，适配常规航模紧固件的装配尺寸，无需二次加工即可直接用于CNC切削生产。设计思路上摒弃了冗余的装饰性结构，所有造型均服务于结构强度与减重需求，构件轮廓多采用直线与顺滑圆弧过渡，避免CNC加工过程中出现过小的内角或复杂曲面导致的加工难度提升，各部件的壁厚设定均匀，既保证结构刚性满足飞行承载要求，又避免材料浪费与不必要的重量增加，装配关系完全还原实际机架的装拆逻辑，可直接用于生成加工图纸、装配指导说明，也可作为航模爱好者自制四轴飞行器的结构参考，适配多数常规尺寸的航模动力套装安装需求。
