RCA音频接口底盘装配件三维结构设计

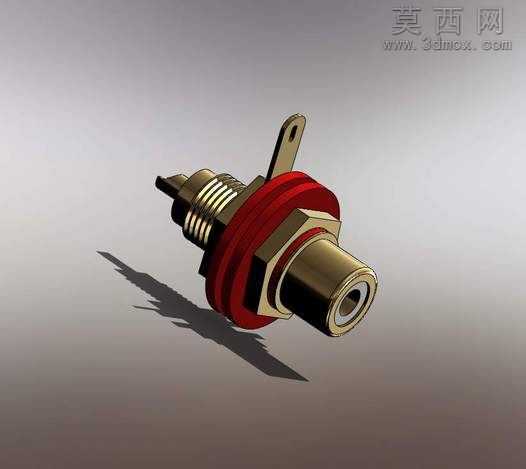

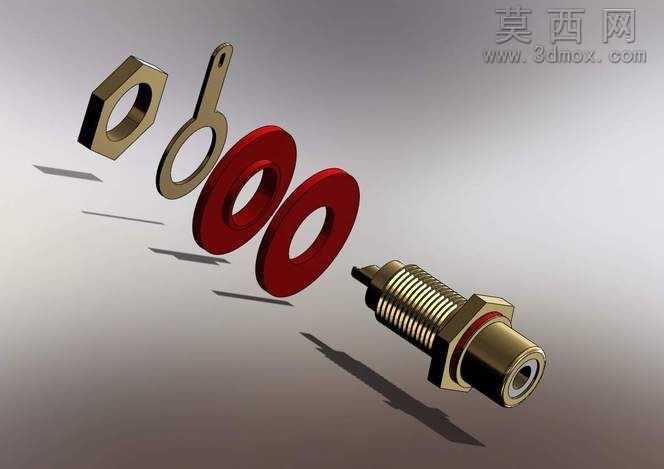

本作品为RCA音频接口底盘装载结构的三维设计，建模阶段采用SolidWorks完成全参数化特征构建，首先梳理RCA接头的装配逻辑，将整套结构拆解为六角锁紧螺母、接地弹片、两组绝缘密封垫圈、RCA同轴主体四个核心组成零件，每个零件均按照实际接插件的通用尺寸规范绘制草图，通过拉伸、旋转、扫描、切除等基础特征完成实体建模，针对RCA主体的外螺纹结构采用螺旋线扫描切除生成标准牙型，保证螺纹参数与通用锁紧螺母完全匹配，弹片零件通过钣金特征模块绘制，预留合理的弹性形变空间，还原接地弹片的装配压紧功能。材质与渲染阶段，针对不同零件的实际材质属性分别赋予对应材质参数：金属结构件包括六角螺母、RCA铜质主体、接地弹片均赋予黄铜金属材质，调整金属粗糙度、反射率参数还原铜件的金属光泽，其中接地弹片做轻微做旧质感处理区分于主体的亮面铜质效果；两组红色绝缘垫圈赋予硬质橡胶材质，调整漫反射颜色为正红色，添加轻微的磨砂质感还原绝缘胶垫的真实触感，所有零件添加统一的环境阴影，采用工作室柔光环境完成渲染，爆炸视图效果清晰展示各零件的装配顺序与位置关系。设计思路上，本模型定位为放大器案例配套的简化结构模型，在保证核心装配结构完整、所有零件可编辑可装配的前提下，省略了实际生产中不必要的细节特征，比如铜件内部的细微加工纹路、螺母边角的微小倒角都做了简化处理，既保留了RCA底盘接头的核心结构特征，能够清晰展示莲花接头的装配原理，又降低了模型的复杂度，方便使用者直接调用编辑、用于结构原理演示或者装配练习使用，整套模型的装配配合关系完全符合实际产品的组装逻辑，螺母与主体螺纹配合、垫圈与主体轴径间隙配合、弹片的安装位置都经过干涉检查，不存在装配冲突问题，能够直接用于装配动画制作、结构教学演示等场景。
