遥控车用10mm行程液压减振器结构设计

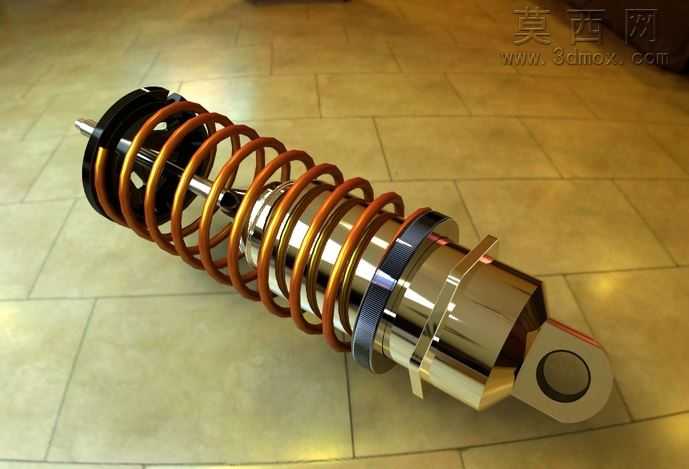

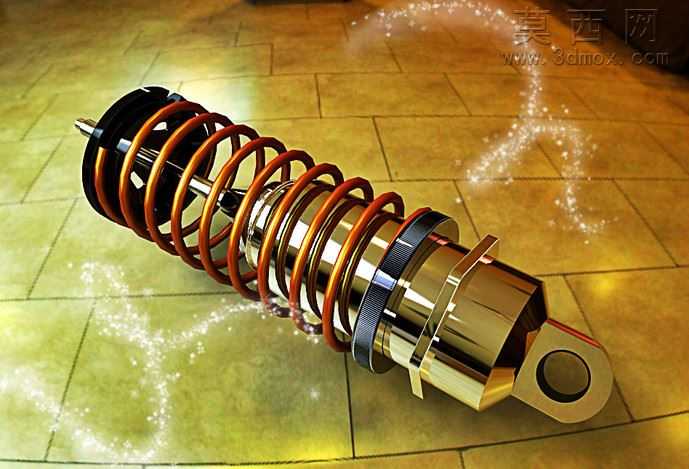

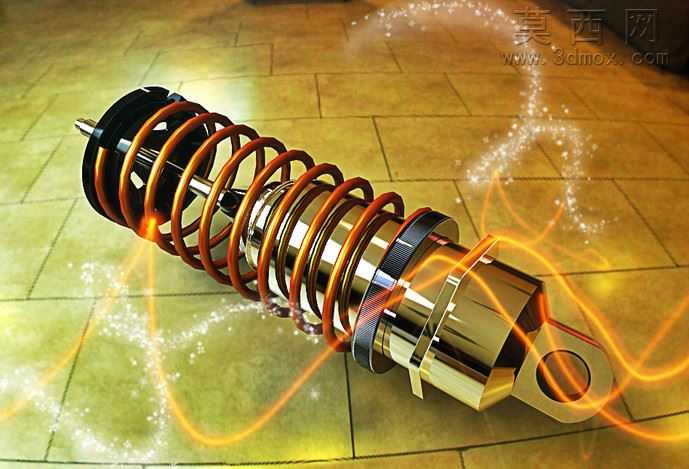

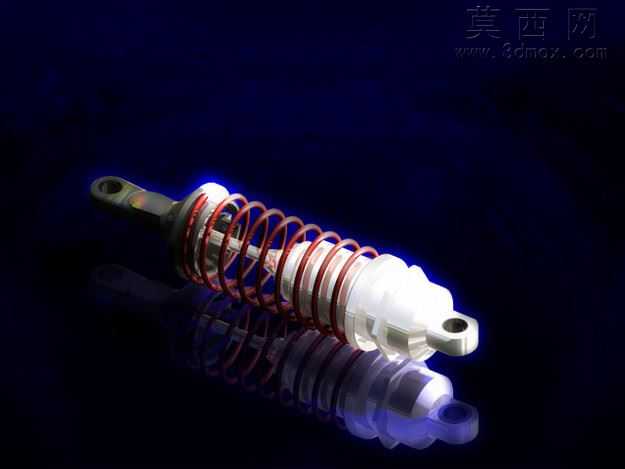

本作品为适配遥控模型车设计的10mm行程液压式减振器三维模型，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先基于减振器实际工作行程需求确定核心尺寸参数，将总行程严格控制在10mm区间，适配1:10及更小比例的遥控越野、平跑车型使用。模型完整还原了实物减振器的全部组成结构，包含上下连接吊耳、活塞杆、螺旋复位弹簧、阻尼油缸、密封端盖、缓冲限位块等核心部件，所有零件均按照实际装配关系完成约束配合，可直接用于装配干涉检查、运动仿真演示。材质与渲染阶段，针对不同部件的物理属性分别赋予对应材质：上下吊耳采用镀锌金属材质，模拟钢制安装件的哑光金属质感，表面添加细微的使用磨损纹理提升真实感；螺旋弹簧采用弹簧钢材质，表面做红棕色电泳涂层处理，还原模型改装减振器的常见外观；阻尼油缸外壳采用半透明磨砂工程塑料材质，可隐约观察到内部活塞杆的运动结构，油缸端盖采用亮面镀铬材质，与半透明缸体形成强烈的质感对比；内部阻尼油腔预留了装配空间，可支持后续添加流体仿真模块。设计思路上，该减振器采用弹簧与阻尼筒同轴布局的经典结构，上下吊耳采用球头连接结构，可适配遥控车悬挂的多角度摆动需求，避免运动过程中出现卡滞问题；弹簧预压量可通过上端的调节螺纹环进行调整，能够根据不同车重、不同路面场景调整减振器的软硬程度，模型中完整还原了调节螺纹的细节特征，可演示预紧力调节的工作过程。渲染输出阶段采用深色反光背景，通过双侧柔光打光突出减振器的金属质感与透明部件的折射效果，添加地面反射层强化产品的立体感，同时制作了简单的位移动画，演示减振器受冲击后的压缩、复位全过程，直观展示其自适应缓冲的工作特性：当受到正面或侧面冲击时，活塞杆向油缸内收缩，螺旋弹簧吸收冲击能量，同时油缸内部的阻尼结构限制弹簧的回弹速度，避免出现多余的弹跳，保证遥控车行驶过程中的车身稳定性。模型所有配合间隙均参考实物产品的公差范围设置，既保证了运动仿真时部件不会出现干涉穿模，也还原了真实产品的装配精度，可用于遥控车改装参考、模型结构教学、3D打印实物制作等多个场景。
