标准1U机架式安装机箱结构三维设计

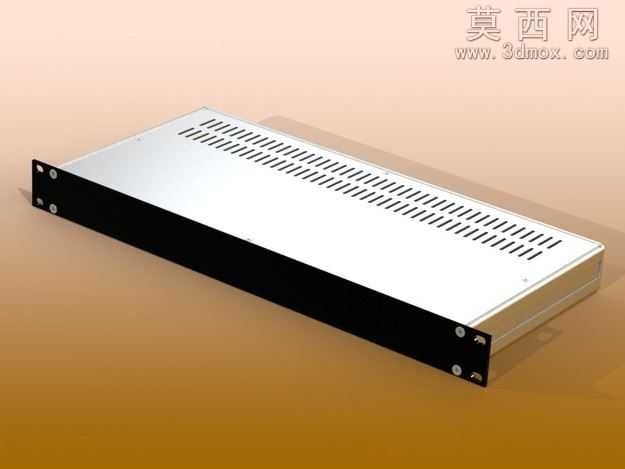

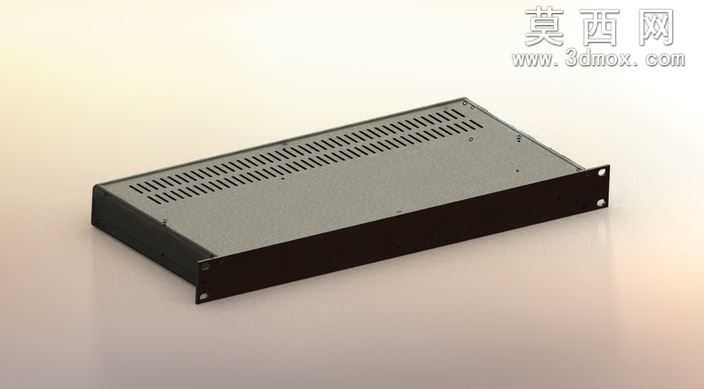

本作品为标准1U规格机架式安装机箱的三维建模设计，整体尺寸严格遵循通用机柜安装规范，长宽高参数适配标准19英寸机架的安装空间，可直接嵌入对应规格的机柜机架中使用。建模过程中首先确定机箱的整体安装基准，以两侧带安装孔的固定耳为装配定位基准，保证安装孔位与通用机架立柱的孔位完全匹配，避免安装时出现对位偏差。机箱主体采用钣金折弯结构设计，建模时精准还原钣金件的折弯系数、板材厚度与工艺圆角，确保模型可直接对接钣金加工生产流程，无需二次调整工艺参数。机箱上盖设计有规则排列的通风格栅，建模时对格栅的开孔尺寸、间距、排列方式做了精准排布，既保证机箱内部电子元件的通风散热需求，又兼顾上盖的结构强度，避免板材过薄或开孔过密导致的结构变形。机箱的拼接结构采用常见的卡扣与螺丝固定结合的方式，建模时还原了侧边的拼接卡扣位、螺丝安装柱的细节结构，各部件之间的装配间隙控制在合理范围，保证虚拟装配时无干涉、无错位，完全符合实际装配的公差要求。渲染阶段采用哑光磨砂金属材质模拟机箱常用的冷轧钢板喷塑表面效果，调整材质的粗糙度、反光度参数，还原工业机箱的真实质感，同时添加柔和的环境光影，突出机箱的棱角结构与格栅细节，让渲染效果贴近真实产品的视觉表现。设计过程中充分考虑机架式设备的安装使用场景，两侧固定耳做了加厚处理，对应安装孔位做了沉孔设计，保证安装螺丝可以完全沉入孔位，不会突出表面影响相邻设备的安装。机箱内部预留了通用的元件安装位、走线空间，可适配多数1U规格的电子功能模块安装需求，整体结构紧凑合理，在有限的高度空间内最大化利用内部容积，同时兼顾结构强度、散热性能与安装便利性，可作为机架式电子设备外壳设计的参考模型，也可直接用于对应规格机箱的生产开发参考，模型包含完整的装配体与各独立部件，各部件可单独编辑修改，方便根据实际需求调整尺寸、开孔位置与内部结构。
