差速器锥齿轮组传动结构设计

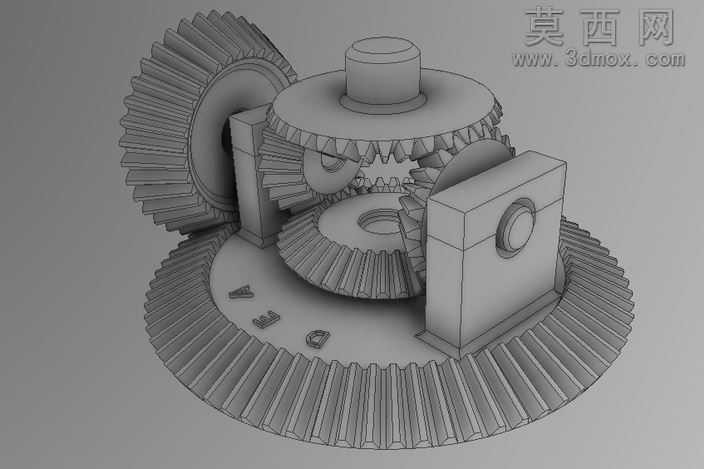

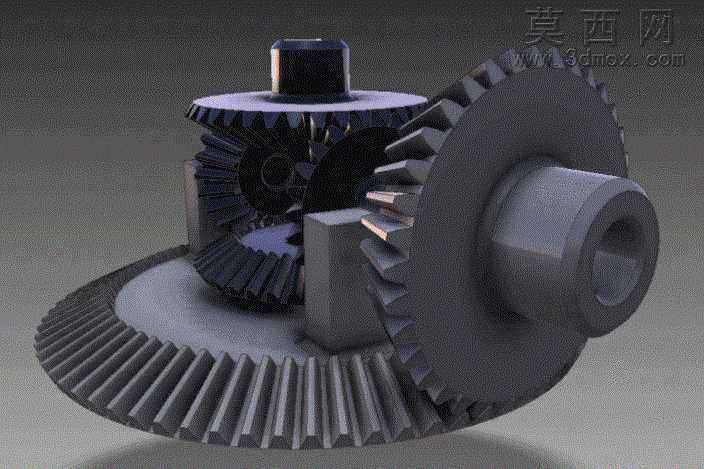

本作品为差速器配套锥齿轮组三维建模设计，建模过程严格遵循差速器齿轮的实际传动啮合原理，先通过参数化草绘确定单个锥齿轮的分度圆锥、齿顶圆锥、齿根圆锥基准参数，结合渐开线齿廓的生成逻辑，通过特征放样、阵列完成单个锥齿轮的齿形构建，保证齿形参数符合机械传动的啮合精度要求。建模过程中依次完成差速器内的行星锥齿轮、半轴锥齿轮、主减速从动大锥齿轮的独立建模，每个齿轮的轴孔、定位台阶、安装端面都按照实际装配公差要求做了对应特征预留，确保后续虚拟装配时各部件可实现无干涉配合。材质设置上针对不同功能的齿轮做了区分，主减速大锥齿轮采用调质合金钢材质表现，表面做了哑光氧化质感处理，行星齿轮与半轴齿轮采用表面渗碳淬火的金属质感，通过粗糙度参数调整区分不同热处理工艺的表面特征，安装支座部分采用铸铁材质表现，还原差速器壳体支撑部件的厚重质感。渲染阶段采用三点布光方案，主光源从斜上方投射突出齿轮齿形的轮廓立体感，辅助光源补光消除齿根位置的暗部死黑，轮廓光勾勒齿轮组的边缘层次，背景采用渐变深灰色突出金属部件的质感，同时通过半剖视角的展示方式，清晰呈现差速器内部各齿轮的啮合位置与装配关系。设计思路上围绕差速器的核心传动功能，还原左右半轴齿轮可通过行星齿轮实现差速转动的结构逻辑，所有齿轮的模数、齿数、压力角参数都经过啮合校验，确保齿侧间隙、重合度符合实际传动要求，既可以作为机械原理教学的演示模型，也可作为差速器相关设计的参考基础模型，直观展现锥齿轮传动在差速结构中的应用方式，清晰呈现动力从主减速齿轮输入后，经行星齿轮分配到两侧半轴齿轮的传动路径。
