蜗轮蜗杆传动机构三维结构设计

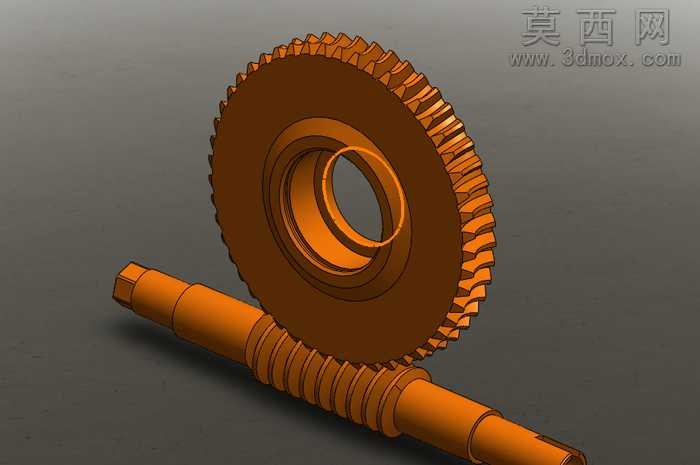

本作品为蜗轮蜗杆传动系统的三维建模设计，整体采用参数化建模思路完成，先依据蜗轮蜗杆的啮合传动原理确定基础设计参数，包括模数、传动比、压力角、导程角等核心参数，保证蜗轮与蜗杆能够实现精准的交错轴传动匹配。建模过程中先完成蜗杆部分的构建：蜗杆轴采用阶梯轴结构设计，依次绘制轴端、轴颈、蜗杆齿段、安装定位段的轮廓，通过螺旋扫描特征生成蜗杆的连续螺旋齿形，齿面轮廓经过参数校验，保证齿形角符合传动啮合要求，轴端的装夹定位结构、轴肩的限位结构均按照实际装配需求设计，避免出现装配干涉问题。随后完成蜗轮部分的建模：蜗轮主体为盘类结构，先绘制蜗轮的轮毂、轮辐、轮缘的回转轮廓，通过回转特征生成蜗轮基体，再依据蜗杆的齿形参数生成蜗轮的渐开线齿廓，通过阵列特征完成整圈轮齿的排布，建模过程中反复校验蜗轮与蜗杆的中心距、啮合侧隙，保证二者装配后能够实现顺滑的啮合传动，无卡滞、干涉问题。材质与渲染方面，整体模型赋予统一的金属材质，模拟合金结构钢的表面质感，通过调整材质的粗糙度、反光度参数，还原机械加工后的金属表面效果，渲染时采用柔和的侧光光源，清晰展现轮齿的啮合细节、轴段的阶梯结构、轮毂的安装孔结构，让模型的结构层次清晰可辨。结构设计上，该蜗轮蜗杆机构可实现大传动比的减速传动，具备反向自锁的特性，可应用于各类需要大减速比、自锁功能的传动场景，建模过程中所有结构均遵循机械设计规范，安装尺寸、配合尺寸均预留合理的公差余量，可直接用于后续的装配验证、工程图导出、运动仿真等工作，能够为机械传动系统的设计提供可靠的三维模型参考。
