复古遥控直升机贝尔222结构复刻设计

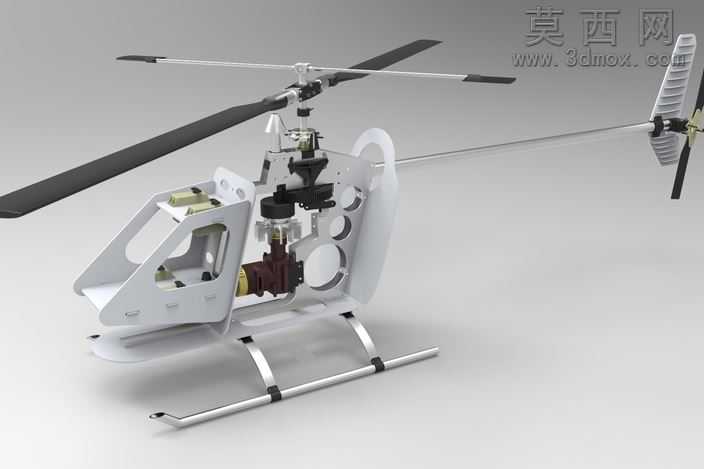

本作品是针对老旧Schluter遥控直升机贝尔222开展的修复导向三维建模设计，建模初衷是将购入的老旧故障RC直升机恢复至完整可运行状态，全程依托三维设计软件完成全机结构的数字化复刻。建模阶段首先对原机残存部件进行完整测绘，梳理主旋翼系统、尾桨传动机构、机身框架、驾驶舱内部组件、滑橇式起落架的全部装配关系与尺寸参数，针对原机缺失、磨损的驾驶舱内零件进行独立参数化建模，确保每一个零件的配合公差符合实际装配与激光切割加工的工艺要求。渲染阶段采用哑光白作为机身主体材质，还原航模机身板材的轻质质感，金属传动部件赋予磨砂金属材质，旋翼桨叶采用半哑光的深色复合材质，起落架金属滑杆搭配亮面金属与黑色固定胶套材质，通过光影调整清晰呈现机身镂空减重结构、传动齿轮啮合关系、舵机安装位的细节特征，让整体渲染效果既还原实物的机械质感，又清晰展示内部结构布局。设计过程中优先考虑零件的可加工性，所有板材类零件均适配激光切割的加工路径，避免出现无法加工的锐角与超薄结构，传动部件的建模严格匹配原机的传动比，确保复刻后的模型能够实现原机的飞行动作逻辑，机身框架的镂空设计在保证结构强度的前提下尽可能降低整机重量，符合遥控航模的轻量化设计要求。建模完成后对所有零件进行虚拟装配校验，排查零件间的干涉问题，调整卡扣与螺丝孔位的位置精度，确保加工后的零件能够顺利完成组装，最终完成的三维模型完整还原了该款经典遥控直升机的全部结构细节，既可以作为老旧航模修复的加工参考，也可作为航模结构设计的学习案例。
