带护栏平板手动搬运推车三维设计

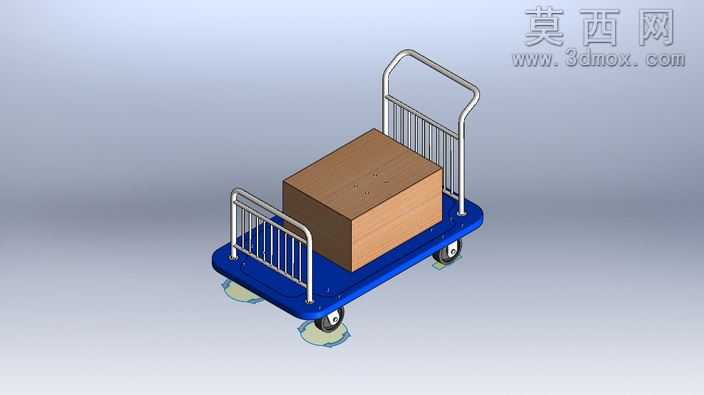

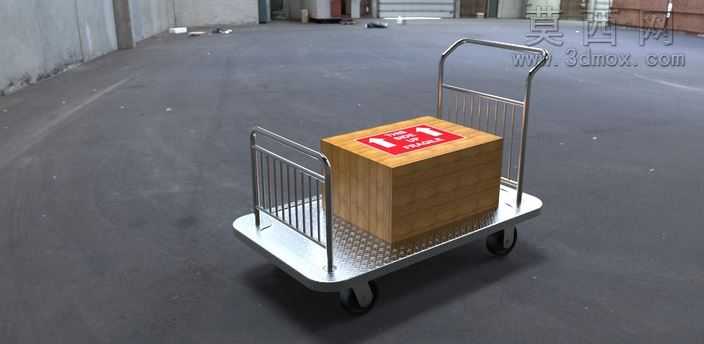

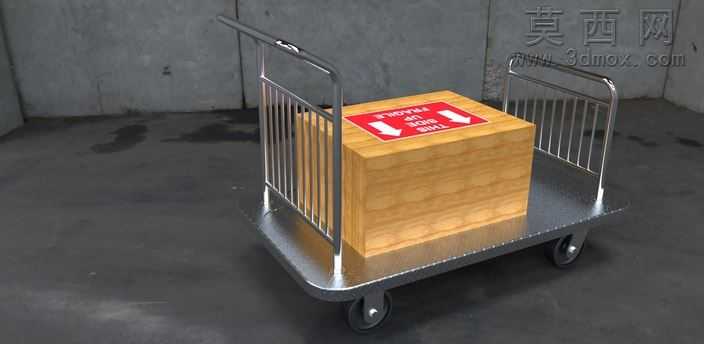

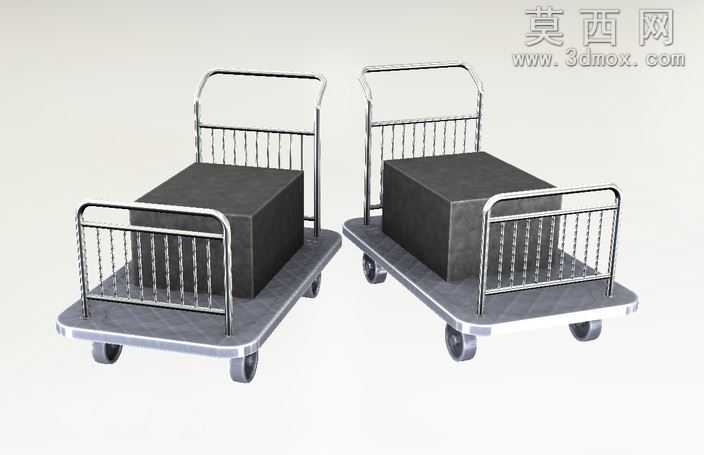

本作品为带护栏结构的平板手动搬运推车三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循实际手动推车的生产制造尺寸规范，对每一处结构细节都进行了精准还原。模型整体以蓝色平板承载底座为核心主体，底座采用加厚平板结构设计，建模时通过拉伸凸台命令构建底座主体，对底座边缘做了圆角过渡处理，避免尖锐棱角带来的安全隐患，同时还原了实际产品中底座边缘的包边结构特征。底座上方设置了三面金属护栏结构，其中后侧为带弧形弯管扶手的高护栏，左右两侧为低护栏，护栏部分采用扫描特征完成圆管杆件的建模，对护栏竖杆与底座的连接位置、横杆与竖杆的焊接衔接位置都做了细节处理，还原了金属管材弯折、拼接的真实结构特征，弧形扶手部分通过3D草图引导扫描路径，精准还原了扶手的人体工学弯折角度，适配人手握持推行的使用需求。底座下方安装有四个万向脚轮组件，建模时对脚轮的支架、轮体、转动轴承结构都做了独立建模还原，脚轮支架与底座的安装孔位、固定结构都按照实际装配逻辑设计，可直观展示脚轮的转动、转向活动逻辑。模型附带了标准尺寸的载货木箱作为演示载荷，木箱采用纹理贴图还原木质材质质感，放置于平板底座中心位置，直观展示该推车的载货承载场景。材质渲染方面，平板底座赋予蓝色哑光塑料或喷塑金属材质，金属护栏与扶手赋予抛光不锈钢材质，脚轮轮体赋予黑色耐磨橡胶材质、支架赋予镀锌金属材质，木箱赋予浅棕色实木纹理材质，通过场景光源设置渲染出真实的材质反光与阴影效果，整体视觉效果贴近真实产品实物。设计思路上，该推车定位为车间、仓库、商超场景的小件货物短途手动搬运工具，三面护栏的设计可避免搬运过程中货物从侧边、后侧滑落，后侧高扶手兼顾推行操控与后侧挡货的双重功能，四个万向脚轮的配置保障了推车转向灵活、推行顺畅，平板大承载面可适配不同尺寸的箱装、袋装货物放置，整体结构简洁实用，建模过程中所有零件均采用可编辑参数化特征构建，各部件装配关系清晰，可直接用于结构验证、产品展示、教学演示等场景，模型同时导出了STEP、IGES等通用三维格式，可适配多款主流三维软件打开编辑使用。
