水泵配套用剖分式滚动轴承座结构设计

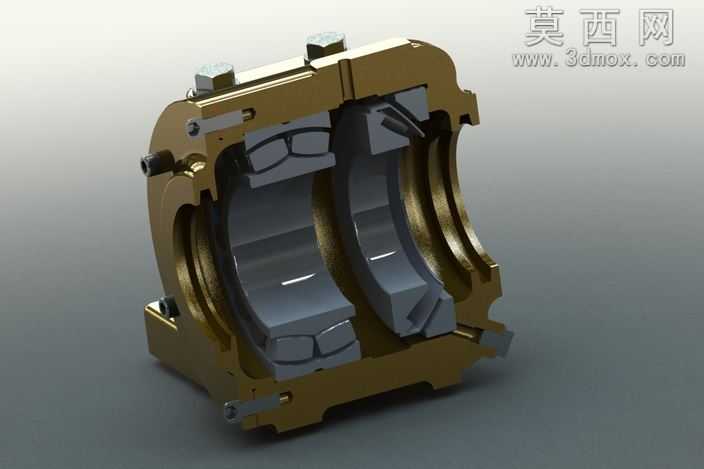

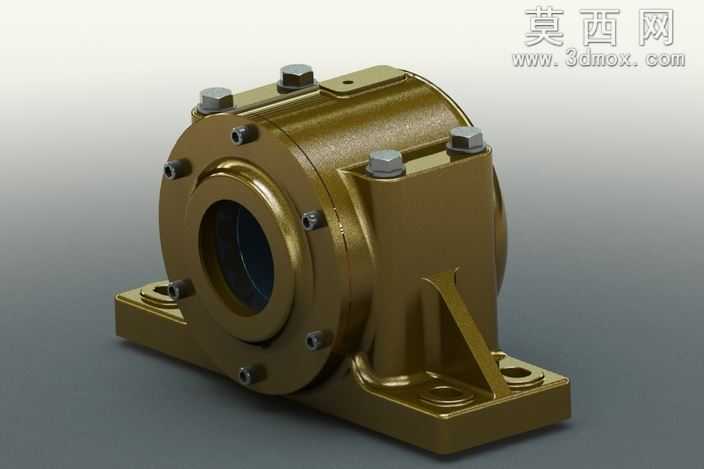

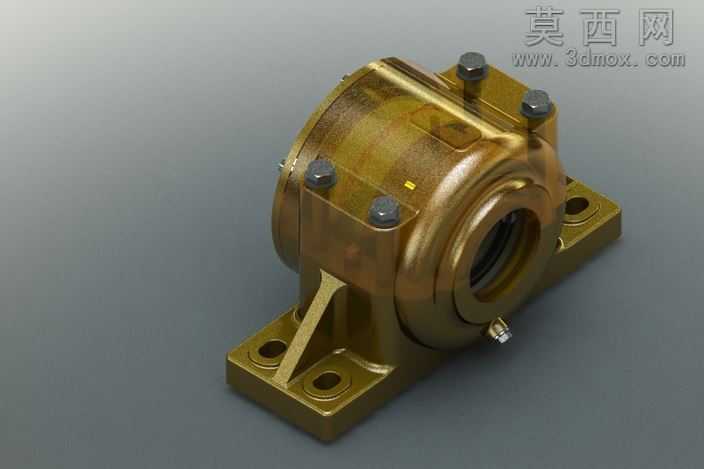

本作品为水泵轴配套使用的轴承座三维建模成果，建模过程依托参数化三维设计环境完成，整体采用自底向上的装配建模思路，先完成各个子零件的特征构建，再按照实际装配约束完成整体组合，确保各部件的配合公差符合机械设计规范要求。建模阶段首先构建轴承座底座基体，通过拉伸、拔模、筋特征创建底座的安装底板结构，底板上预留两个对称的沉头安装孔，用于将轴承座整体固定在水泵安装机架上，底座与主体壳体衔接处设计三角形加强筋结构，通过筋特征的参数调整保证支撑强度，避免运行过程中出现应力集中导致的结构变形。主体壳体采用剖分式结构设计，上下壳体通过六组内六角螺栓实现紧固连接，建模时精准绘制螺栓孔的位置分布，保证上下壳体合模后轴承安装腔的同轴度符合要求，壳体侧面预留注油孔与密封槽位，用于安装润滑管路与密封元件，保障轴承运行过程中的润滑与密封性能。轴承座内部腔体可容纳球面滚子轴承22324与推力球面滚子轴承29324，建模时严格按照轴承的外形尺寸构建腔体的配合面，保证轴承外圈与腔体的过渡配合精度，同时预留轴承内圈与水泵轴的穿装空间，腔体两端设计密封件安装位，可适配接触式密封圈结构，阻挡外界粉尘、水汽进入轴承腔体，同时防止润滑脂泄漏。渲染阶段采用金属铸钢材质赋予轴承座外壳，调整材质的粗糙度、金属度参数还原铸钢件的哑光金属质感，螺栓部位采用镀锌钢材质，通过材质差异区分不同零件，场景采用柔和的三点布光方案，主光从斜上方投射凸显轴承座的结构轮廓与加强筋、螺栓等细节特征，辅光补充暗部亮度避免阴影区域细节丢失，背景采用渐变灰色调突出主体结构。整个设计围绕水泵轴的支撑需求展开，兼顾结构强度、装配便利性与运行可靠性，可直接用于水泵产品的结构验证、装配模拟以及工程出图使用，模型的各特征参数均可编辑调整，能够适配不同规格的水泵轴支撑需求。
