内径20mm立式带座外球面轴承枕块

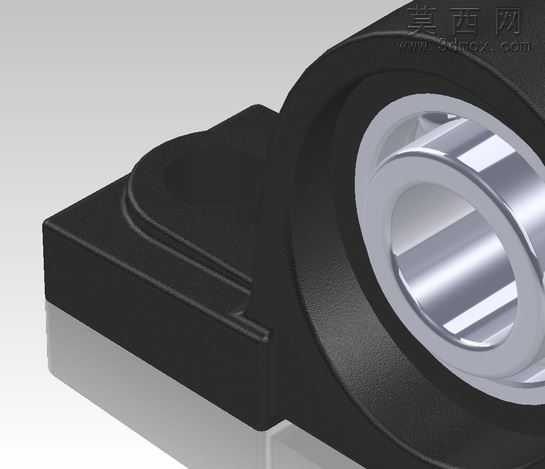

本作品为内径20mm规格的立式带座外球面轴承枕块三维模型，建模过程严格遵循实际工业产品的尺寸规范与结构逻辑，首先在SolidWorks软件中完成基准面的搭建，以轴承内孔中心为全局坐标原点，先绘制内圈的截面轮廓，通过旋转凸台命令生成轴承内圈基体，再依次构建滚动体、保持架、外圈的结构，其中滚动体采用圆周阵列命令完成等距排布，保证每颗滚动体与内外圈滚道的配合间隙符合实际轴承的装配公差要求。之后进行枕式支座的建模，先绘制底座的二维轮廓，标注两侧安装孔的中心距、安装槽的长度与宽度尺寸，通过拉伸凸台生成底座基体，再绘制支座承托轴承外圈的弧形腔体轮廓，采用拉伸切除命令完成腔体加工，同时对底座与弧形承托结构的衔接处做圆角过渡处理，还原实际铸件的工艺特征，避免应力集中的结构缺陷。材质设置阶段，为轴承内外圈、滚动体赋予抛光金属钢材质，调整材质的反射率与粗糙度参数，模拟轴承钢的高光泽金属质感；为保持架赋予哑光工程塑料材质，还原尼龙保持架的哑光表面效果；为黑色枕式支座赋予铸铁喷塑材质，调整材质的漫反射颜色为哑光黑，添加细微的颗粒质感模拟喷塑层的表面肌理，同时为整体模型添加地面反射效果，提升渲染的真实感。结构设计上，该枕块采用立式分体结构，底座两侧设计有长条形安装槽，可适配一定范围内的安装位置调整，无需精准打孔即可完成固定安装，轴承外圈与支座腔体采用过盈配合的结构设计，保证轴承运转时不会发生外圈跟转的问题，内圈的内孔设计为通孔结构，可适配直径20mm的传动轴，内圈一侧延伸出的定位台阶可实现轴向上的限位固定。建模过程中对所有配合面做了公差校验，保证内圈与轴、外圈与支座、滚动体与滚道之间的配合关系符合实际机械装配要求，没有出现结构干涉的问题，同时对模型的所有锐边做了倒角处理，还原实际机加工零件的工艺细节，避免出现不符合生产实际的尖锐棱角。渲染阶段采用三点布光方案，主光源从模型斜上方45度角照射，打亮轴承的金属反光面突出金属质感，辅光源从另一侧补光消除暗部死黑，轮廓光从模型后方照射勾勒支座的轮廓线条，最终渲染效果清晰展现了该枕块的整体外观与结构细节，可用于机械设计教学、装配模拟、产品展示等多种场景。
