汽车发动机活塞连杆组件装配结构设计

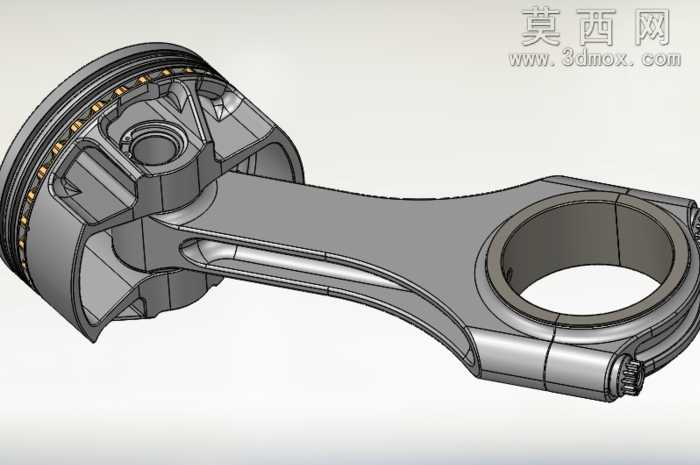

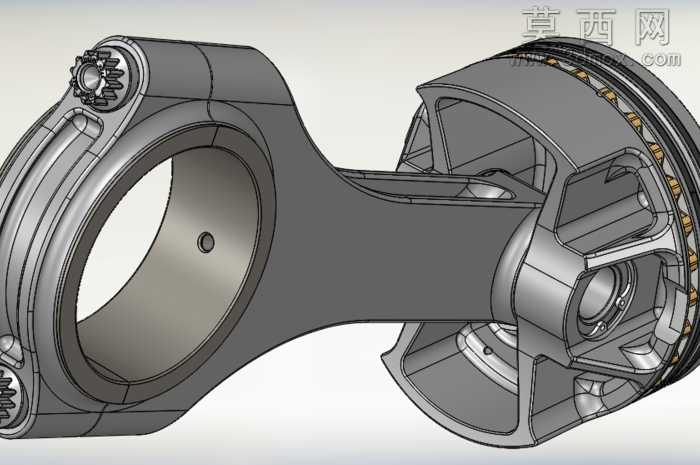

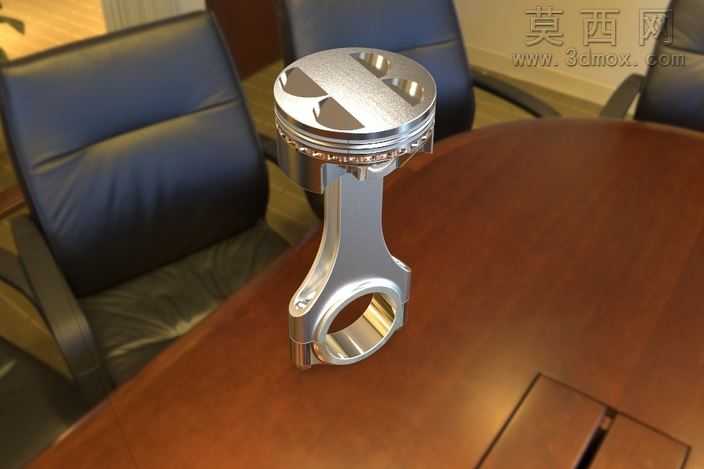

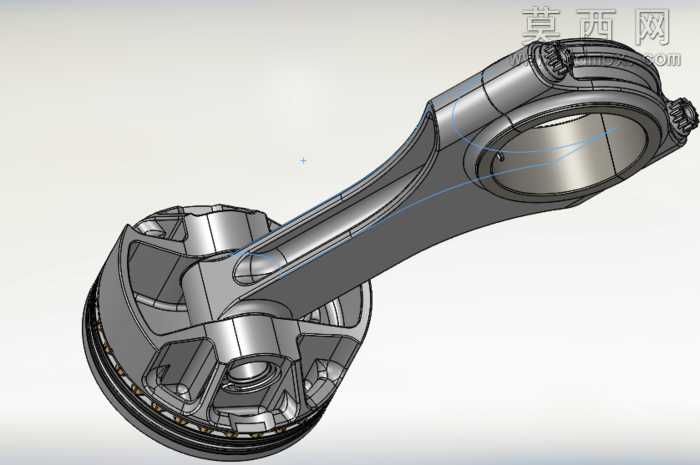

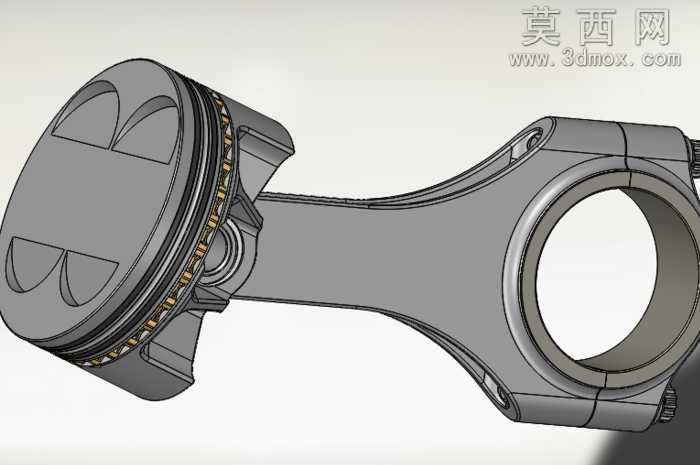

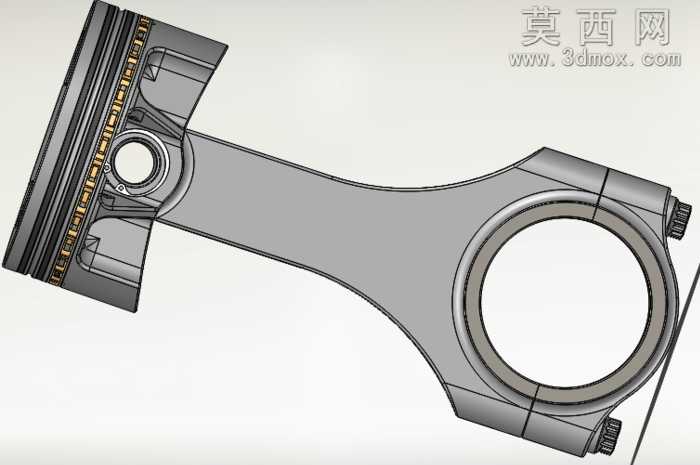

本作品为汽车发动机核心动力传递组件的三维装配设计，采用SolidWorks完成全参数化建模与装配约束搭建，完整还原活塞与连杆的配合结构与连接逻辑。建模阶段首先针对活塞本体进行特征构建，依次完成活塞顶部燃烧室曲面造型、活塞环槽的等距切削、活塞销座孔的同轴度约束、活塞内部加强筋的薄壁结构绘制，对活塞环组采用分层建模方式，区分气环与油环的截面形态，还原油环的回油孔阵列结构，保证活塞环与环槽的间隙配合符合实际装配公差要求。连杆部分采用锻造件的实体建模思路，先绘制连杆大小头的中心距基准，完成大头端的剖分式结构设计，匹配连杆盖的定位止口与螺栓孔位，对杆身采用工字形截面放样，还原杆身与大小头过渡位置的圆角卸荷结构，避免应力集中的设计缺陷，同时完成连杆小头衬套的过盈配合结构、大头轴瓦的薄壁定位结构建模。装配阶段严格按照实际装配工艺添加约束，首先完成活塞销与活塞销座、连杆小头的同轴配合，添加轴向限位约束模拟活塞销卡环的定位作用，再完成连杆盖与连杆大头的贴合约束，添加螺栓的同轴与锁紧配合，保证整个装配体无冗余约束、可实现活塞沿缸套方向的滑动运动仿真。渲染阶段采用金属材质体系，活塞本体赋予铸铝磨砂材质，添加轻微的氧化色泽表现铝合金的热处理质感，连杆赋予锻钢哑光金属材质，螺栓、活塞环等零件赋予合金钢高反光金属材质，对剖面区域添加剖切实体的灰度材质区分，通过半透明剖切效果展示内部的配合结构，背景采用浅灰渐变突出组件的结构轮廓，光线采用三点布光方式，清晰呈现零件的棱边过渡、曲面曲率与装配间隙。设计过程中重点优化了活塞销座的受力过渡结构、连杆杆身的截面抗弯性能，对连接螺栓的预紧位置做了结构强化，整体模型可用于发动机原理教学、结构受力仿真、装配工艺演示等场景，完整还原了内燃机活塞连杆组件的真实结构与装配关系，兼顾了结构准确性与可视化展示效果。
