其他振动电机

类别：机械制图 | 来自：未知未知 | 发布时间：2024-12-02 | 人气值：

其他发动机的设计和制造是为了满足特定用途......

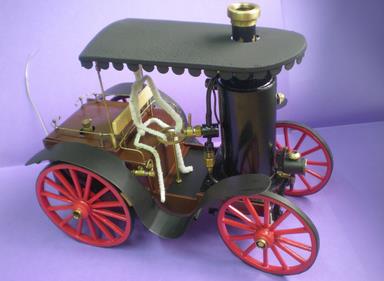

1 Bollée-fils 的 Voiturette 发动机

非常小的双作用振荡电机...具有减速和脱离的可能性...

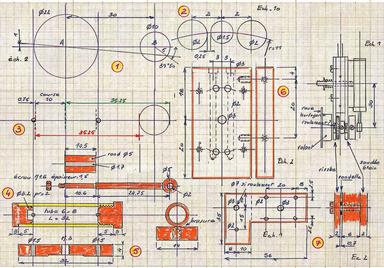

所有计划和结构均在 cer 中

对于 6mm 活塞和 10 冲程，通过这种双效，我们将获得0.56 cm ³的排量，这是与锅炉兼容的排量。
圆柱体上的孔为 1.5，两侧总闭合面积计划为 0.25。

1 - 计算总关闭角度（37°50 x 2 = 远小于 90°），该电机应该可以轻松启动。
2 - 冰上有 2 个孔就比较合适。
3 - 活塞长度的计算：尺寸为 24.75 这并没有激发我的灵感，但我们会看到我们可以安排它。
4 - 盖子和圆筒：末端的一个可以焊接，另一个必须拧入 M7 x 075（可能在 6 x 8 5 管中）
。
- 取自4.6板的鞋- 一侧带有螺纹孔的分配器，用于固定 2 板；另一方面，我们会对锡焊接感到满意。固定到地板上需要两根螺纹。
7 - 6 分配器的两片 2 板的组装：一个齿轮厚度为 6 (W0/3*)，另一个齿轮厚度为 6.5 (W30/10*)，为了使它们能够旋转，我们将其插入到平面和平面之间垫圈分配器（直径为 2 - V140* 的扇形垫圈 - 厚度为 0.7）。

* OCTANT 参考。

https://youtu.be/iaml-88LdzY

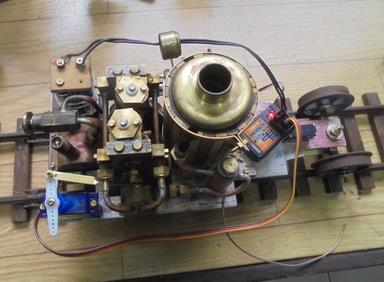

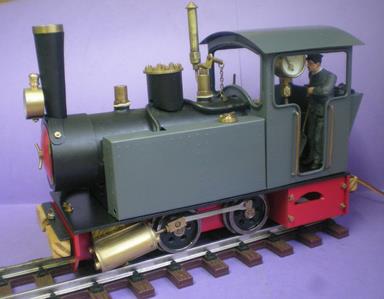

2 Belle Taravana 的发动机

双作用双缸......

该发动机的所有计划和构造都在此

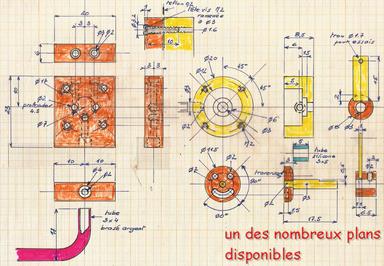

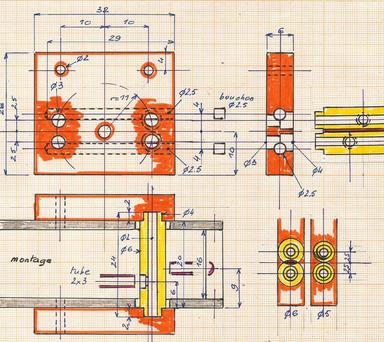

计划摘录

在进气和排气处获得蒸汽循环的简化解决方案：通过将孔从 3 个扩大到 4 个，将两个钻孔垫片焊接在玻璃末端。

对于垫片，有两种解决方案：5 轮或6 轮
。5 轮是完美的，因为轮会相互接触，但它们没有提供足够的厚度来钎焊管子或非常小......
所以选择 6 轮更好，但有必要在每一轮上制作一个平刀，以便它们就位...
用于焊接 2 x 3 管的孔是交错的：一个将指向前面，另一个将指向后面。

冰淇淋是从一盘 6 个冰淇淋中取出的。
我们首先钻孔 3 以容纳鞋子的枢轴，然后继续钻直径为 2.5 的孔，深度为 29。

https://youtu.be/GTVMRyyCE_0

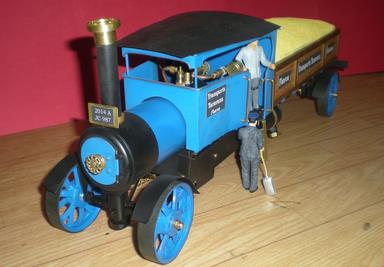

3 塔拉瓦纳卡车的发动机

它很简单，是一个 1 cm ³双作用双缸振荡装置。

其他草图和结构都在这个

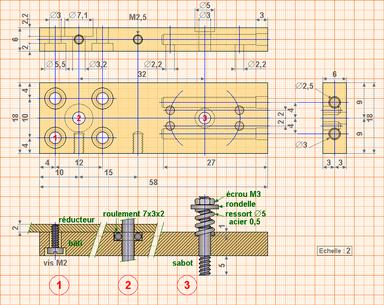

建筑物

它由 6 毫米厚的黄铜板制成。

如果再做一次，我会选择 20 毫米的宽度，而不是 18 毫米（我们就用现有的！）：这将允许框架直接固定在其底座上，而不必减少其厚度以允许移动鞋的宽度将减少到 14。
对于此选项，尺寸保持不变，轴位于 10 而不是 9 ...

1 - 允许固定减速器的孔：平底和比螺钉大的孔在调节齿轮接触时，M2 处提供的允许轻微横向移动的可能是必要的。注意，螺丝不能突出到里面，否则会阻碍方向盘的转动。

重做时，这些孔将布置在 10 或 12 条边的正方形上，以便在电机垂直位置使用时，可以使用 4 个螺钉安装减速器。

2 - 轴承将被减速机的侧面阻挡。我们将轴通过的孔扩大到 3.2。

3 - 为了固定鞋，弹簧直径为 5：我们可以提供直径为 5、深度为 1 的外壳：不能再多了，否则我们最终会进入蒸汽入口！

如果钻孔不是完全方形，则鞋的旋转可能会受到高厚度 (5 毫米) 的阻碍：您可以在 3.1 处重新钻孔，以仅保持 2 毫米的厚度。
