迷你摆机械

类别：机械制图 | 来自：未知未知 | 发布时间：2024-12-02 | 人气值：

迷你机械的迷你专辑，我们将在其中组装以前制造的元件......

施工相当快，因为默多克型发动机已经存在并且锅炉已准备就绪！

其实就是检验这个发动机是否能够驱动带有明轮的车辆或船的问题！

发动机

我们将使用这个实验装置：MURDOCH 型发动机，
其构造在本
专辑中进行了描述

锅炉及其设备

其计划和建造可以在这张专辑-boiler 12中找到

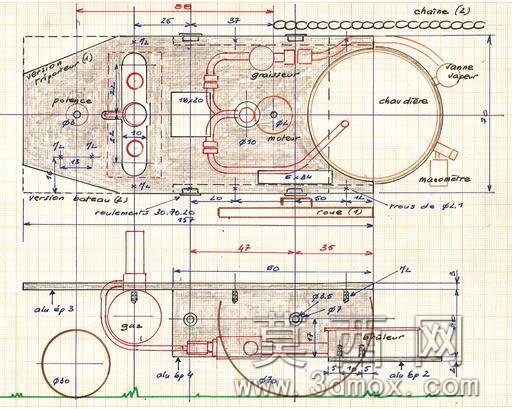

底盘平面图

操作发动机和锅炉的 2 种可能性：

.安装在车辆上，例如三轮车 - 版本 1
。安装在小型船尾明轮船上 - 版本 2

与消防车的设计有许多相似之处！

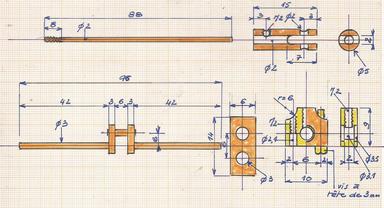

曲轴和轭、连杆

关于这种经典结构没什么可说的，只是银焊料比所用的锡更好。
焊接前，请记住检查轴承是否能顺利通过 3 的圆。

摆

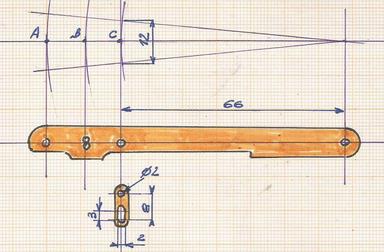

控制曲轴轭的连杆需要修改：新的接头孔。

通过钻天平，我想平衡连杆的位置，即 B 的 11.5 处，结果卡住了。事实上，摆轮移动的距离是11.8，而不是我们曲轴要求的12。
因此，草图被修正以获得 12 的位移。
但是，如果它仍然卡住（这是 1/ ¹⁰的问题），我们可以使用采用的小技巧：一个垫片来吸收差异！我们还可以用更美观的盖子

替换这个垫片......

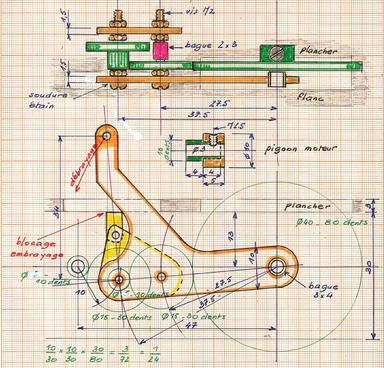

离合器

需要离合器控制装置才能通过方向盘向任一方向转动发动机。

该发动机单独启动，但不在该组件中启动，其中连杆和轭架的质量制动。

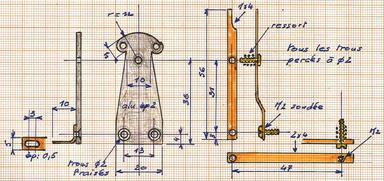

简单的离合器控制

但现在可能有必要提供一个用于在离合器位置进行组装。

机器快完成了

如果该套件想要在 Steam 上正常运行，则将显示较长的序列。

第一次尝试

用压缩空气，它缓慢但稳定地转动......

https://youtu.be/TG6DaHi7dSY

发动机改进

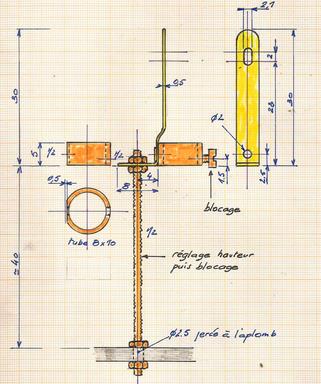

这主要包括确保固定行程限制器的环不再移动。

为了便于高度调节，8 x 10 环必须能够在抽屉体顶部轻松滑动。

当我们找到正确的位置（压缩空气测试）时，我们锁定螺钉，然后调整螺杆的高度。

我们看到在这个最新版本中，光的路径与抽屉的路径完全对应。
40 的等级是近似值，因为它取决于环的位置。

该零件的制造

将被焊接到锡上。后面的螺丝是焊接时用来固定的，然后我们把它锯到里面，锉到外面。

测试是在默多克型发动机的底盘上进行的。

配件

壁炉装饰，

已经使用 0.2 黄铜板和管道配件对其他成果进行了小型练习。

要调整配件，拿起烟囱管比拿起配件内部更容易。

润滑脂

以及与蒸汽阻尼器的连接：管道尺寸取决于锅炉的位置

集会

在继续组装之前：
.安装支架将燃烧器固定在锅炉支架上
。在抽屉行程限制器螺杆正上方的框架上钻一个孔

放置轴承后，将曲轴和发动机小齿轮安装在两侧之间。

固定地板，记住将连杆穿过平衡轮。

将轴滑过离合器系统。

滑动驱动齿轮。

安装离合器控制装置。
在这张照片中，弹簧测试将系统保持在离合器位置。由于缺乏足够的弹簧，它将被放弃：沿着固定手柄的弧线放置聚四氟乙烯，并通过拧紧我们获得这种堵塞。

电机以及抽屉行程限制系统的完整组装。

组装电机、阀杆，然后组装平衡器。
用手操作摆轮，不得阻塞。

调整限位环，用压缩空气进行连续测试。

调节通向摆轮的连杆的长度。

安装轮子来驱动链条：艉轮船 - 版本 2（Meccano 系统）。

装配装有喷嘴支架的气罐，然后装配燃烧器。
在进行此组装之前，最好对锅炉进行另一次测试，看看压力是否正常升高。

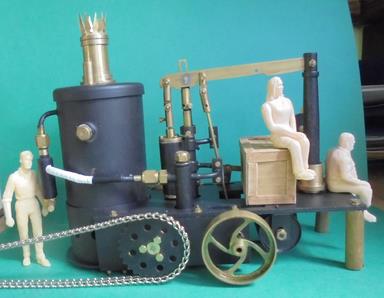

期末论文

安装
“大”压力表

https://youtu.be/Ih4-A0NY6fw

我们几乎准备好沿着法阿罗亚河顺流而下了！
剩下要做的就是建造船......

改进

给方向盘配重

我觉得它很轻，我们可以通过添加铅垫圈来增加它的质量。轮换会更加规律。
垫圈取自 3 毫米厚的铅板，可以用剪刀甚至剪刀轻松切割。
我们安排使用适合轴的饼干切割机将其楔入方向盘环中。

补偿加工问题

在制作这款电机时，我们可能会遇到一个问题：电机朝一个方向转动，停止，然后再朝另一个方向启动，并且不稳定。
当然我们检查了分布，但问题仍然存在！
事实上，有必要严格遵守气缸轴线和保持平衡的枢轴轴线之间的尺寸，这并不容易，至少对我来说：十分之一或二将导致活塞杆“卡住”。

机械解决方案是将枢轴固定孔稍微椭圆化......未尝试。
另一方面，“ole-ole”解决方案包括给摆轮一点间隙，因此它不会将活塞杆拉向自身。

因此，我用 M2 螺钉替换了枢轴，其摆轮的直径减小到大约 1.5 英寸（螺纹被移除）。
您也可以尝试在枢轴一侧下方放置纸块。

我还趁机将枢轴头槽扩大到2.2。
