它当然可以使用，但此页面的兴趣是看看我们如何真正尊重某些规则，修改设置并选择最佳性能......
|
|
|
|
|

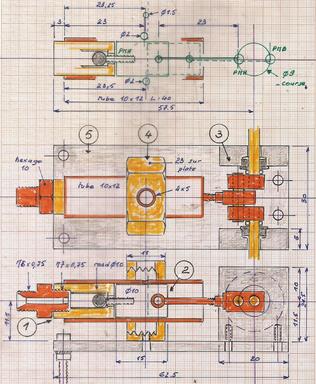

左边的第一个研究将用于构造除 2 个元件之外的所有元件，这两个元件将发生变化并允许轻松拆卸活塞，活塞的定位对于此类发动机来说是最重要的。

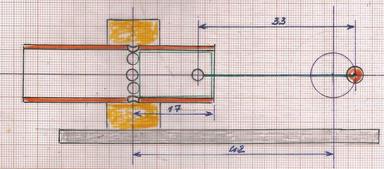

对于这种拆卸，一种解决方案是：加长连杆，这样就可以拆卸和更换活塞，而无需拆卸其他任何东西。
很简单的事情：评分从 23 增加到 33... |
 |
|
|
|
|
|
|

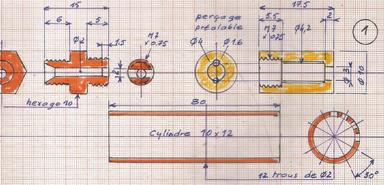

- 持球者
在为直径为 4 的球钻 4.2 之前，在直径为 4 上钻 1.6 孔。
对先前电机的详细描述：带有 1 厘米3
星形球的单流 |
|
|
|
提供 2 号螺钉来固定球支架。
找到正确的设置后，我们就可以继续进行锡焊接。 |
|
钻孔直径2：12个30°孔 |
|
|
我们需要一把 10 铰刀……
如果做不到这一点，我们就传递一个 10 钻头的尾部，然后传递一个黄铜轮，我们可以在上面撒上一点镜子。 |
|
这种排气的想法并不新鲜。
我们会在视频中发现同样的情况。 |
|
|
|
|
|
|

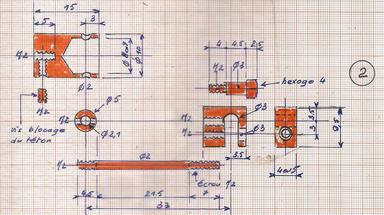

现在，最简单的活塞。
奶嘴的高度可调节，并由平头螺钉堵住。
为了便于重新组装，请以与连杆轴线成 90° 的角度钻此紧固孔，以使轭架垂直。 |
|
完成组装。
与计划略有不同，该熨平板厚度为 5 毫米，而不是计划的 4 毫米！不再有4道菜了！
为了制作熨平板，我们可以看看本专辑中以前的发动机：
uniflow tri engine |
|
|
小问题：没有更合适的水龙头了！因此，在 3 处钻孔，使其更进一步，并用所示的螺钉替换 M2 螺钉。
好处不大，如有必要我们可以将直径恢复到3以免堵塞曲轴轴线。 |
|
|
|
|
|

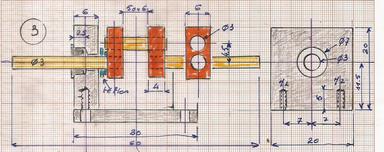

此处，轴承放置在支架外部时，装配也会有所不同：轭架从 4 个变为 5 个，没有留下足够的间隙。
事实上，装配更容易。 |
|
|
|

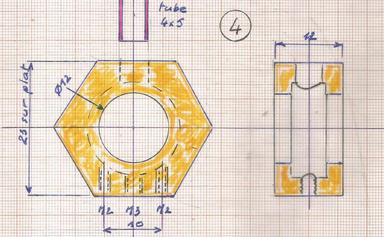

作为排气装置的支架
确实，将烟雾送入烟囱比看到烟雾淹没整个发动机要漂亮……
它是用螺母和尖端制成的，尖端将用银焊接。 |
|
 |
|
规划免费部分
|
|
 |
|
2片鱼片就够了
|
|
 |
|
钎焊后
|
|
|
|
|
|
|
|
|
|
|
2个钻头穿过气缸，两侧等距排气。 |
|
点焊后锡焊料。 |
|
|
|
|
|
https://youtu.be/xc30p_mlp_U
|
|
|
|
|
https://youtu.be/cZuBYFo9Ufs
|
|
|
|
|
|
https://youtu.be/gq6l10_HweU
|
|
|
|
|
https://youtu.be/dF37cJm0dj0
|
|
|
|
|
 |
|

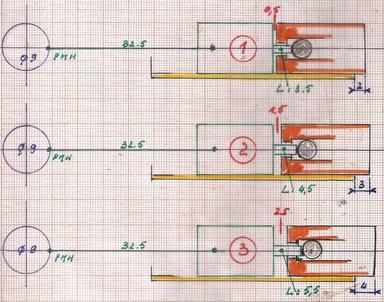

对于研究 5，死区在 3 个位置进行了调整。
|
|
 |

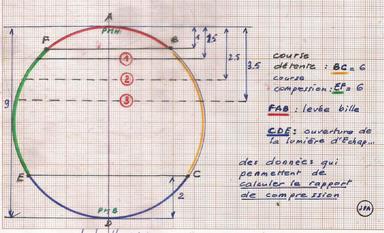

我们可以比较 3 个不同的分布图，
目前来看，第 3 个似乎是最好的。
|
|
|
|
|
 |

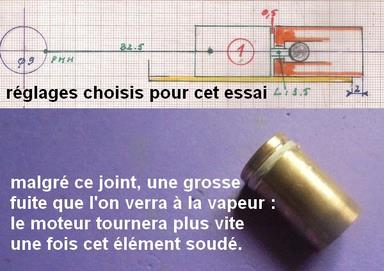

对于这些测试，我选择了第一种可能性。
结果是正确的，但可以肯定的是，当球架顶部的泄漏消失后，情况会好得多...... |
|
|
https://youtu.be/g8zok90Kxc4
|
|
|
|
|
惊喜 ！
这种类型的发动机不仅让米歇尔和我感兴趣。当我收到Joël的电子邮件时，我感到非常惊喜！
由你来发现它的底部 |
|
