龙门式数控三轴雕刻机床整机三维装配模型

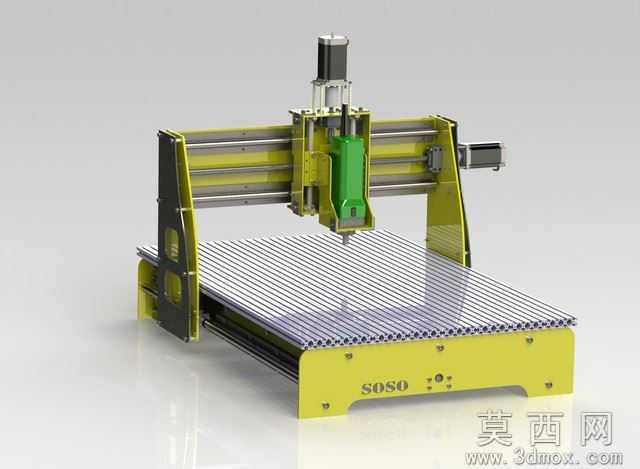

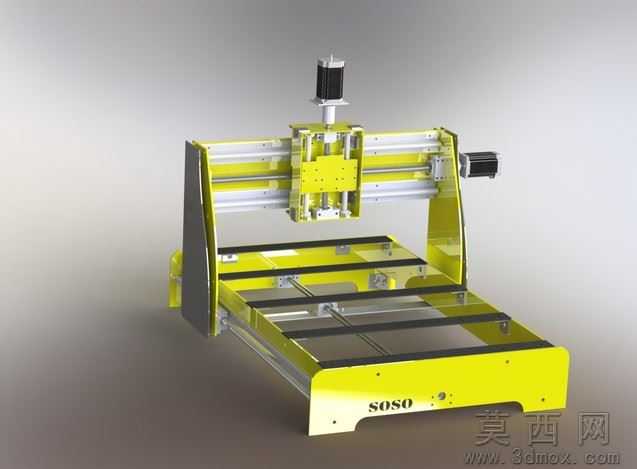

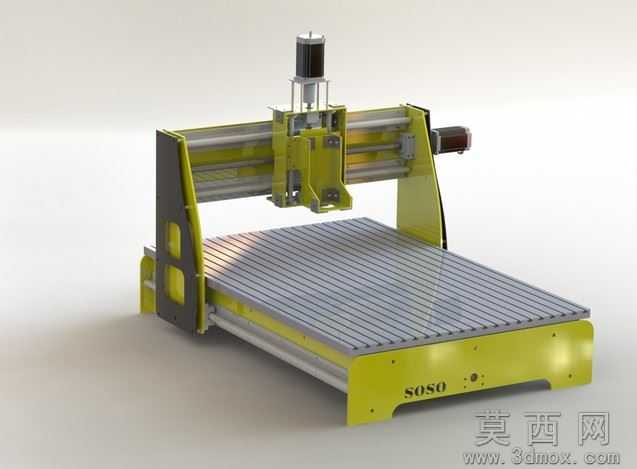

这款龙门数控三轴雕刻机三维整机模型适配 SolidWorks、UG 等主流三维绘图软件，是自动化机床结构绘图、机械实训课程设计的优质素材。模型完整还原黄色钣金龙门机架、铝合金工作台、三轴滚珠丝杆传动机构、步进电机与立式铣削主轴等全部核心构件，所有零件独立拆分，装配约束完整，绘图人员可单独提取机架、丝杆、主轴等组件修改外形尺寸，支持三轴改四轴结构的二次建模绘图练习。 模型全部构件遵循机械制图规范绘制，三轴直线运动依靠滚珠丝杆副实现传动，丝杆、导轨、电机支座、主轴夹具均采用三维软件标准实体、钣金、装配命令搭建，无简化残缺结构。新手可拆解学习龙门钣金建模、丝杆传动装配、三轴运动限位结构绘制等实操技巧，工作台加工幅面参数可在软件内直接调整，适配不同尺寸加工设备的方案绘图工作。 模型实体与钣金特征完整，导入三维软件不易出现曲面破损、装配报错等问题，可直接生成机床装配工程图、产品渲染效果图，也能开展三轴设备运动仿真绘图。整机零部件命名规范，装配层级清晰，大幅缩减三维绘图过程中素材整理、参数调试的工作量，适合机械专业学生、自动化设备设计师长期留存，作为小型数控雕刻机床整机建模、传动机构设计的标准参考素材。
