带数控操作面板的三轴自动绕线设备

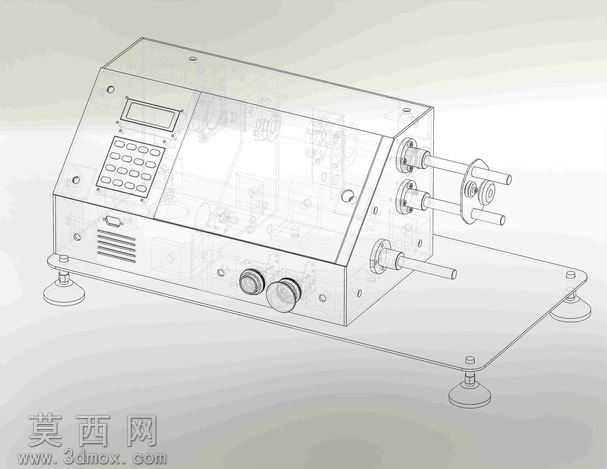

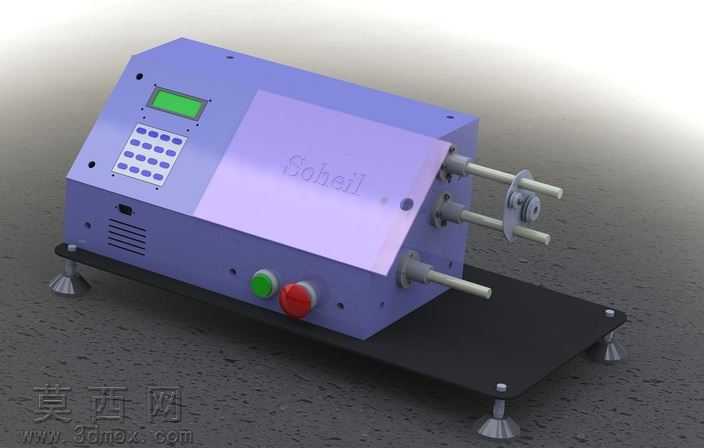

本模型为三轴数控绕线设备，采用三维参数化建模完成全结构搭建，建模过程中严格遵循机械加工装配公差要求，对每一处配合结构做了干涉校验，确保各运动部件无运动冲突。模型整体采用台式一体化布局，底部为带可调脚杯的安装底板，可通过脚杯调节设备水平度，抵消安装面不平整带来的运行震动问题，保障绕线作业的精度稳定性。设备主体外壳做了钣金折弯结构的还原，正面左侧集成数控操作单元，包含带背光的液晶显示屏与矩阵式按键面板，可实现绕线圈数、转速、排线间距等参数的设置与实时显示；操作面板下方设置红绿双色控制按钮，分别对应启动与急停功能，符合工业设备安全操作规范。设备正面右侧伸出三根平行布置的绕线主轴，每根主轴配套对应的线材导向轮结构，可同时完成多组线圈的绕制作业，主轴传动部分采用球螺杆传动结构，相比普通丝杆具备更高的传动精度与更低的运行间隙，可有效保障排线的均匀度，避免绕线过程中出现叠线、松散问题。模型渲染阶段对不同部件做了差异化材质赋予：设备外壳采用磨砂紫蓝色工业塑壳材质，还原真实设备的表面哑光质感；操作按键采用半透明硅胶与硬质塑料结合的材质，显示屏做了玻璃面板的反光效果；急停按钮采用醒目的红色高光塑料材质，启动按钮为绿色半透明材质，模拟真实按钮的透光效果；金属主轴、导向轮采用拉丝不锈钢材质，还原金属部件的金属光泽与细微纹理；底部安装底板采用黑色磨砂金属材质，脚杯采用橡胶防滑垫与镀锌金属支脚的组合材质，整体渲染光影柔和，结构细节清晰，完整还原了设备的外观特征与结构逻辑。设计过程中重点考虑了设备的操作便捷性与维护便利性，外壳预留散热格栅结构，可保障设备长时间运行时内部电控元件的散热需求，整体结构紧凑，占用空间小，适用于小型线圈、变压器绕组等产品的绕加工作业，电控系统与机械传动部分做了模块化分区设计，便于后期的故障排查与部件更换。
