电子镇流器压载结构三维设计模型

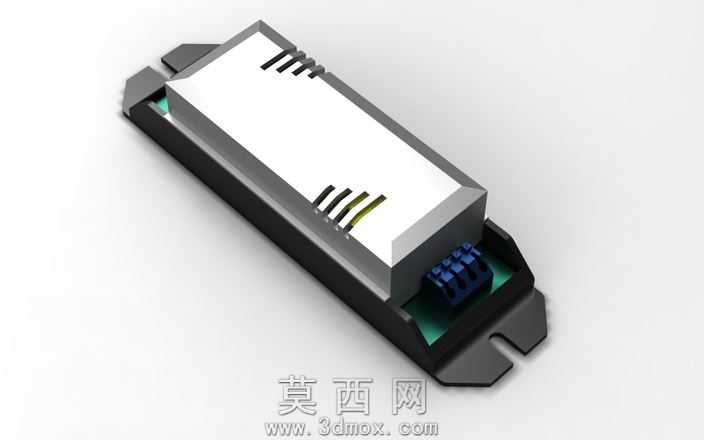

本模型为电子镇流器压载结构的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先依据电子镇流器的实际安装尺寸与功能需求，绘制外壳基座、内部整流模块、接线端子等核心部件的二维草图，通过拉伸、切除、倒角、阵列等基础特征命令完成各零件的实体建模，针对外壳表面的散热槽结构，采用线性阵列结合草图驱动的方式保证槽位间距均匀、尺寸精准，契合实际产品的散热设计要求。渲染阶段对不同部件赋予差异化材质，外壳基座采用哑光黑色工程塑料材质，调整材质粗糙度与反射参数还原塑料件的磨砂质感，内部整流模块主体赋予亮白色阻燃PC材质，接线端子部分赋予深蓝色绝缘塑料材质，基座内侧的衬垫部分赋予半哑光青绿色绝缘材质，通过添加环境光源与定向补光，突出各部件的材质层次与结构边界，同时在模型表面添加轻微的环境 occlusion 效果，增强整体的真实感与立体感。结构设计上充分考虑实际装配逻辑，外壳基座设置有带安装孔的延伸固定耳，可直接适配常规照明灯具的安装位，内部预留的模块安装槽与整流模块的外形尺寸完全匹配，设置有对应的卡扣限位结构，无需额外紧固件即可实现内部模块的固定，接线端位置预留充足的走线空间，同时外壳与模块之间保留合理的装配间隙，既保证装配便利性，又避免使用过程中出现部件晃动的问题。设计思路围绕电子镇流器的实际使用场景展开，在保证结构强度的前提下尽可能优化外壳壁厚，减少材料占用，散热槽的排布方向与内部发热元件的位置对应，提升空气流通散热效率，整体结构拆分合理，各零件均可单独导出用于后续的工程图绘制与开模生产，模型的所有特征均保留参数化关联，可根据不同功率规格的镇流器需求快速调整尺寸参数，大幅提升同系列产品的设计迭代效率。
