密齿散热型挤压铝型材三维结构设计

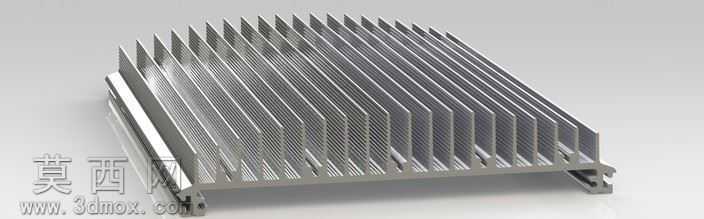

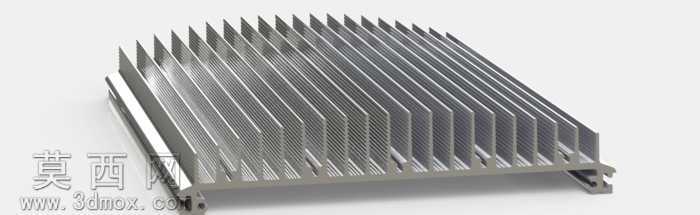

本模型为散热用途的挤压铝型材构件，建模过程以SolidWorks为核心工具，首先基于铝型材挤压成型的工艺特性，先绘制型材截面的二维草图：以矩形基底为核心，沿长度方向等距排布数十片平行的薄型散热鳍片，鳍片厚度均匀控制在1.2mm，鳍片间距保持3mm，既保证挤压生产时铝液的充型流动性，避免出现缺料、壁厚不均的成型缺陷，也为后续散热预留足够的空气流通间隙。基底侧边设计有嵌入式卡接槽结构，槽口尺寸匹配通用型材安装卡扣的公差要求，可实现多段型材的快速拼接组装，无需额外焊接工序。建模时采用拉伸凸台命令完成主体结构生成，对鳍片与基底的衔接处添加0.5mm的圆角过渡，既消除应力集中隐患，也还原实际挤压生产时的工艺圆角特征，避免尖锐直角导致的模具损耗问题。材质参数设置为6063-T5铝合金，还原铝合金哑光银白的金属质感，渲染阶段采用环境光遮蔽效果突出鳍片间的层叠结构，清晰展现每一片鳍片的平直度与排布规整度。结构设计上重点考量散热效率与结构强度的平衡：鳍片高度设置为基底厚度的4倍，在不占用过多安装空间的前提下最大化散热接触面积，基底背部预留平整安装面，可直接贴合发热元器件表面，降低接触热阻；侧边卡接槽采用内宽外窄的燕尾式结构，保证拼接后的连接强度，不会因长期受热出现松脱问题。整体模型严格遵循铝型材挤压生产的尺寸规范，所有壁厚保持均匀一致，无突变结构，可直接导出工程图用于开模生产，也可用于散热模组的组装仿真、热流分析模拟，适配电子设备、功率模块等场景的散热结构选型参考。
