多轴多级传动齿轮箱结构三维设计

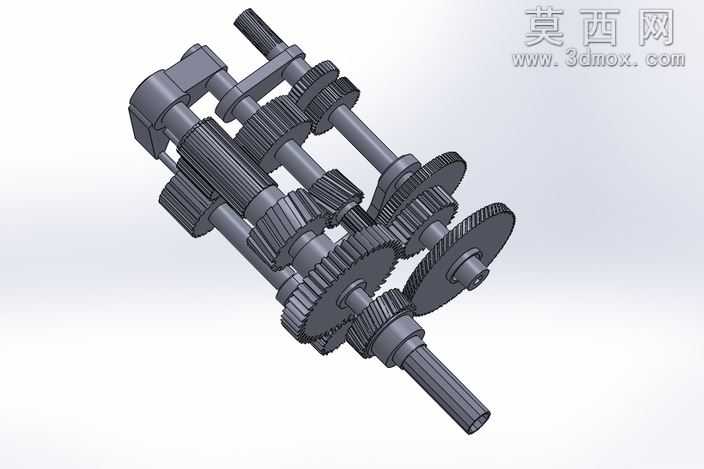

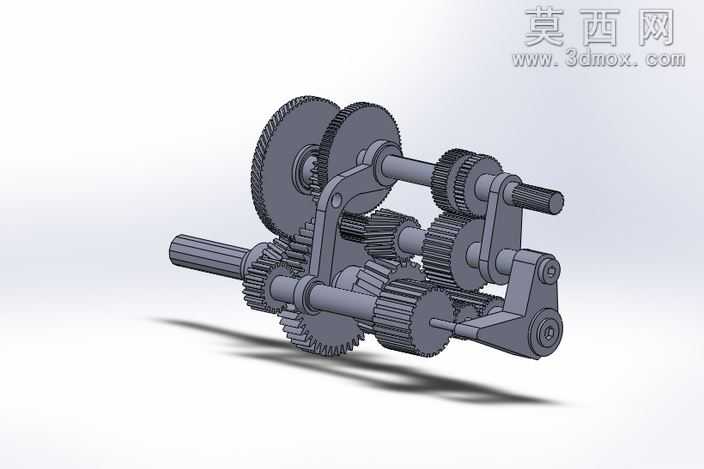

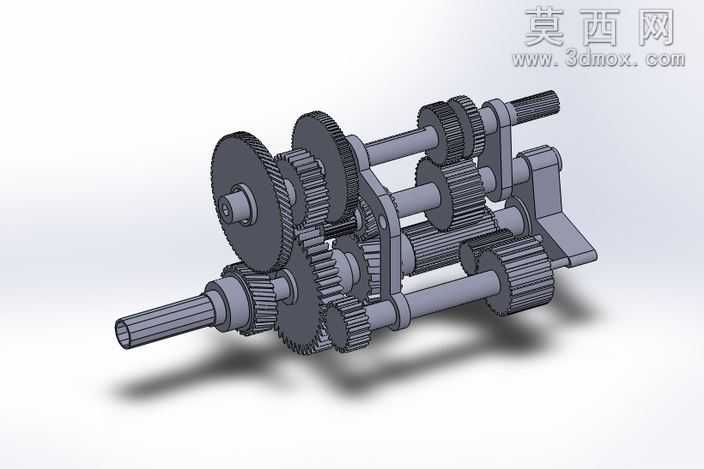

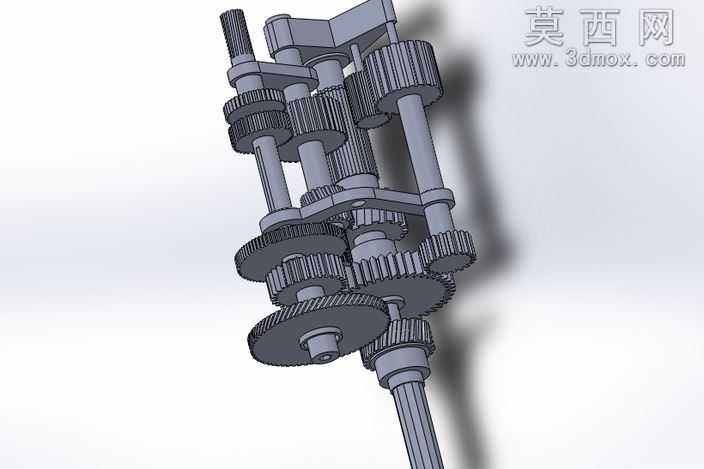

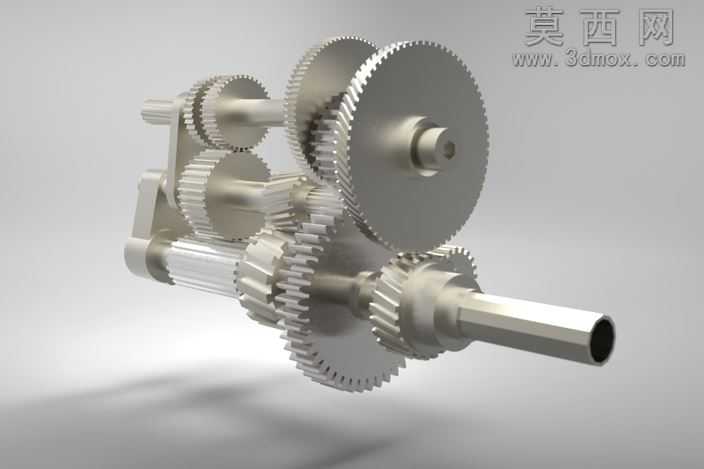

本齿轮箱三维设计围绕多档位变速传动需求展开，采用SolidWorks完成全参数化建模，整体结构遵循平行轴多级齿轮传动布局，可实现多组传动比切换，适配不同转速扭矩输出场景。建模过程中首先完成各传动轴的基准定位，依据传动比计算结果确定各级齿轮的模数、齿数、齿宽参数，对直齿圆柱齿轮采用渐开线齿廓精确绘制，保证齿形啮合的理论精度，避免传动过程中出现卡滞、干涉问题。各级传动轴根据受力工况设计为阶梯轴结构，对应轴承安装位、齿轮定位轴肩、输出端连接结构均做了精准尺寸匹配，输出轴采用空心六角轴端设计，可直接与外接负载部件实现周向固定，传递大扭矩时不易打滑。模型装配阶段严格按照实际装配顺序完成组件配合，对齿轮啮合面添加机械配合约束，可在软件环境下实现传动仿真，验证各级齿轮的传动连贯性，排查齿间干涉、轴系错位等潜在设计问题。渲染阶段采用金属哑光材质模拟钢制齿轮与轴类零件的真实质感，对齿面、轴颈等加工面添加轻微反光效果，箱体支撑结构采用同系金属材质统一视觉表现，通过环境光与定向光源组合打光，清晰展现齿轮组的层级排布、啮合关系与轴系空间布局。设计过程中充分考虑齿轮箱的结构紧凑性，在保证传动强度的前提下优化各齿轮的轴向排布间距，缩小整体体积，支撑结构采用框架式设计，在为轴系提供稳定支撑的同时减少冗余材料，兼顾轻量化与结构刚性。各级齿轮的齿数搭配经过反复验算，保证不同传动比下的传动平稳性，降低传动噪音与齿面磨损，齿轮与轴之间采用键连接定位，保证扭矩传递的可靠性，整体结构可直接用于机械传动教学演示、变速机构原理验证，也可作为小型设备变速单元的设计参考。
