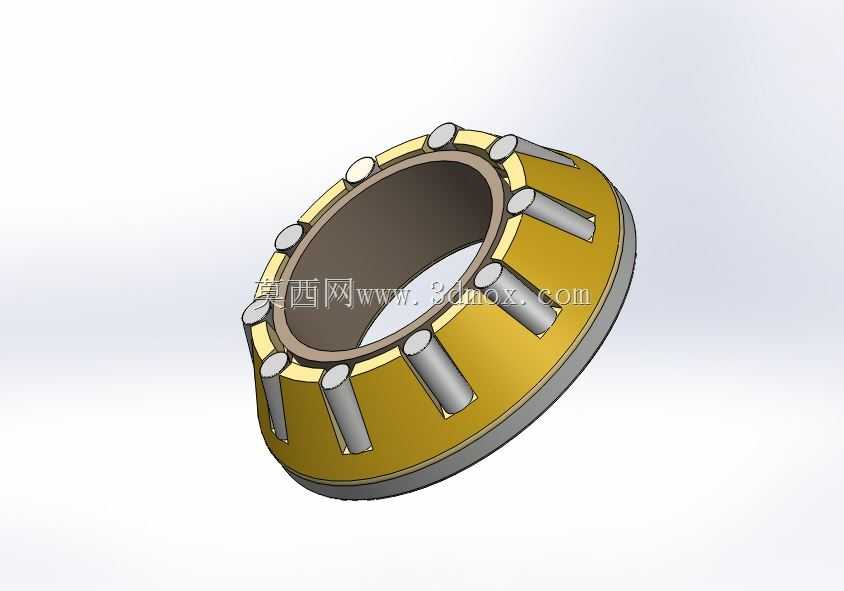

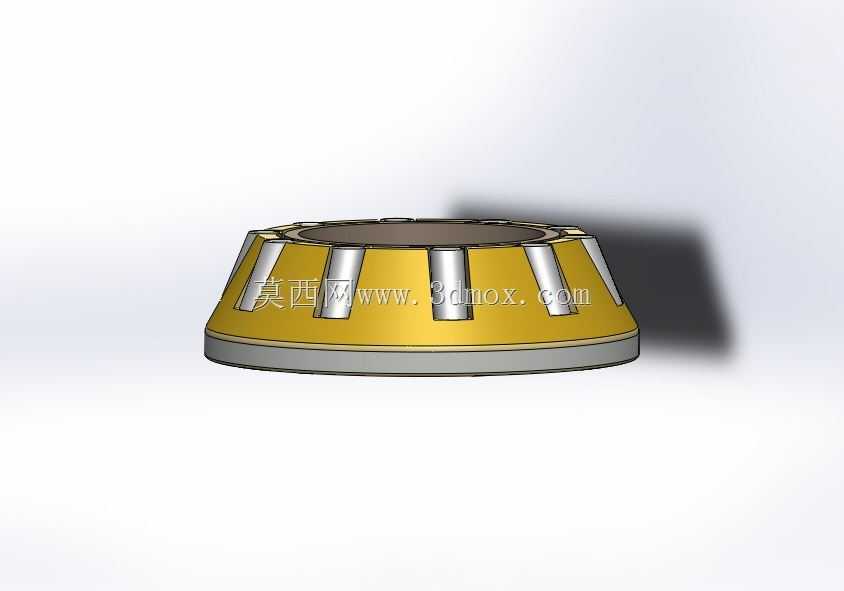

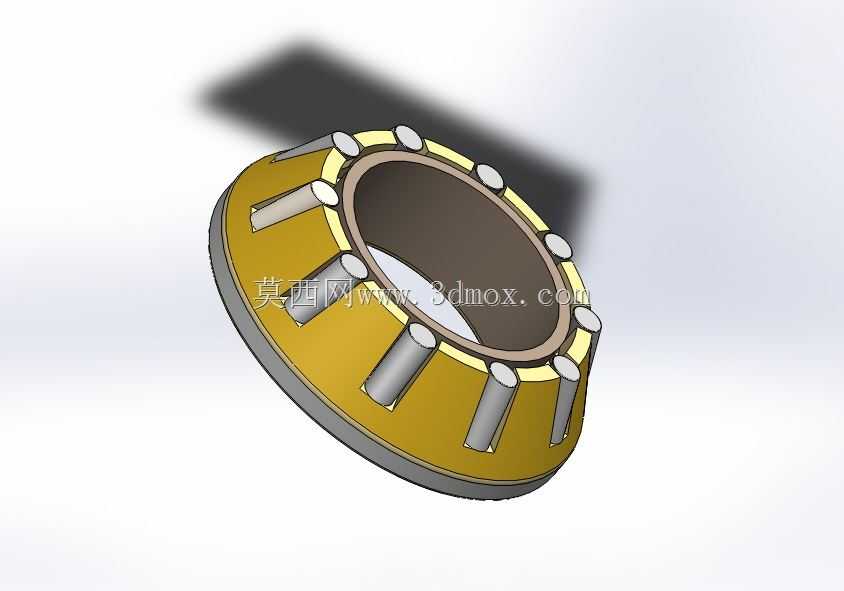

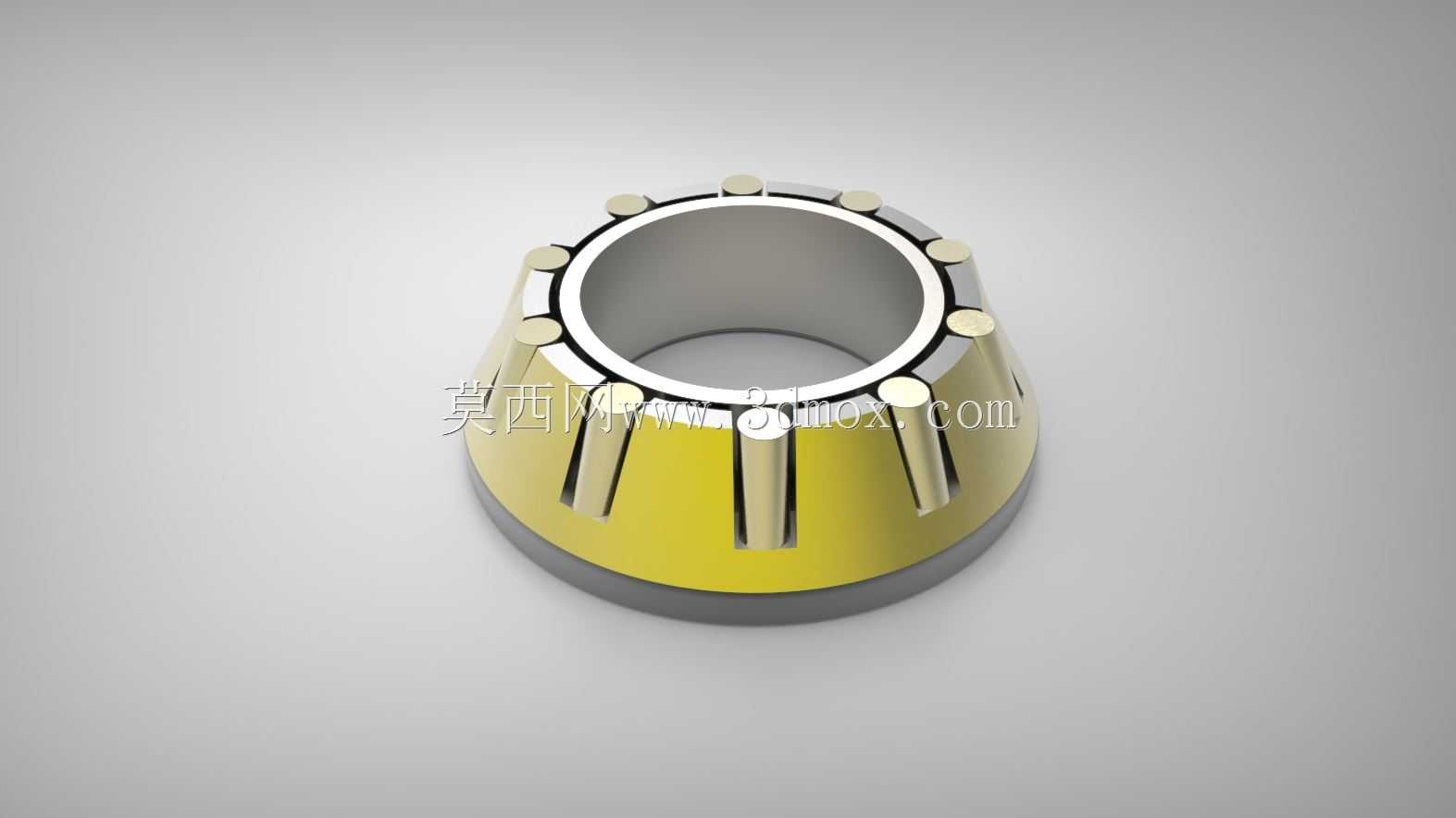

锥形滚柱止推轴承结构设计

　　这类锥形结构的滚柱止推轴承，常应用在重载轴向承载的传动场景中，比如立式泵的主轴支撑、工程机械回转机构的轴向限位、重型减速机的低速端轴向定位，都能见到同结构轴承的身影。和普通平面推力轴承不同，锥形滚柱的排布方式可以同时承受单向轴向载荷与少量径向倾覆力矩，在安装空间受限、轴向载荷占比高的工况下，能有效缩减支撑结构的整体尺寸。从结构设计逻辑来看，轴承的内外圈采用锥面配合设计，滚柱沿锥面母线方向均匀排布，保持架将每颗滚柱分隔在独立槽位内，避免滚柱运转过程中出现相互摩擦、错位卡滞的问题。滚柱的锥角经过匹配计算，确保所有滚柱的母线延长线最终交汇于轴承轴线的同一点，消除运转过程中的滑动摩擦分量，降低滚动接触面上的附加磨损。安装边界方面，

　　这类轴承的内圈与轴采用过盈配合，外圈与安装座孔采用过渡配合，安装时需要预留0.02-0.05mm的轴向预紧间隙，避免工作温升导致零件膨胀后出现轴承抱死的问题。轴承的下端面为安装定位基准面，加工时需要保证端面与轴线的垂直度公差在0.01mm以内，防止安装后出现滚柱受力不均、局部载荷过载的情况。外形上，轴承整体呈截锥形结构，上端内径小于下端内径，滚柱外露部分采用圆弧倒角处理，避免装配过程中锐边划伤安装配合面。实际选型应用时，需要根据承载轴的转速、轴向载荷大小、冲击载荷系数匹配对应的滚柱直径与数量，滚柱直径越大、排布数量越多，轴承的额定静载荷越高，适配低速重载的工况；滚柱直径偏小、保持架采用轻量化设计的型号，

　　则更适配中速连续运转的传动场景。建模过程中需要重点关注滚柱与内外圈滚道的接触关系，装配时保证每颗滚柱与滚道的接触线长度一致，避免出现干涉或者接触间隙过大的问题，保持架的槽位尺寸需要比滚柱直径大0.1-0.15mm，给滚柱留出足够的热膨胀与运转浮动空间。
