蜗轮蜗杆啮合传动机构三维建模作品

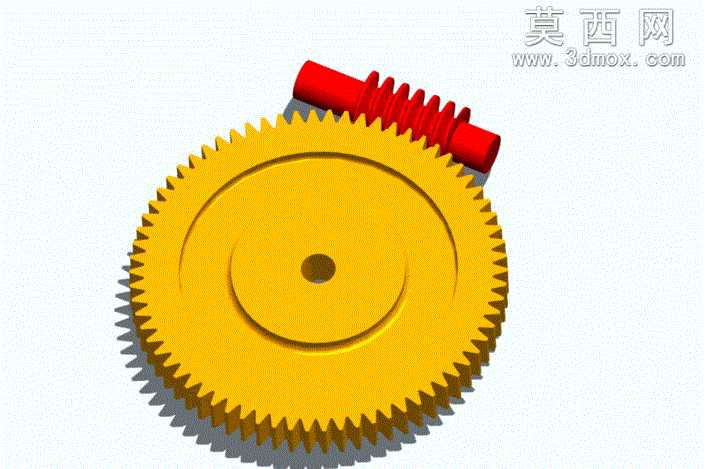

本作品为蜗轮蜗杆啮合传动机构的三维建模成果，建模过程严格遵循机械设计标准中蜗轮蜗杆传动的参数规范，首先在三维建模环境中完成参数化草图绘制，依据蜗轮的齿数、模数、齿形角以及蜗杆的头数、导程角、轴向模数等核心参数，分别构建两个核心传动零件的基础实体。建模阶段重点还原了蜗轮轮齿的渐开线齿形特征，通过扫描、阵列等特征操作完成轮齿的均匀排布，确保每一个轮齿的齿厚、齿距参数符合传动啮合的精度要求；针对蜗杆部分，精准绘制螺旋齿的扫描路径，通过螺旋扫描特征生成连续的螺旋齿结构，保证蜗杆齿面与蜗轮轮齿的啮合曲面能够实现完美贴合，避免出现传动干涉问题。材质与渲染环节，为蜗轮赋予了醒目的亮黄色金属材质，模拟工业场景中铜质蜗轮的质感，调整材质的金属度、粗糙度参数，还原金属零件表面的细微磨砂质感与边缘高光效果；为蜗杆赋予正红色涂装材质，与蜗轮形成鲜明的视觉区分，方便直观观察两个零件的啮合位置与传动关系。场景搭建时采用简洁的浅灰白色背景，搭配柔和的环境光照与定向补光，通过光影效果突出零件的轮廓层次与齿部细节，在蜗轮与蜗杆下方添加柔和的投影，增强模型的空间立体感与真实感。结构设计上，蜗轮中心预留了标准的轴安装通孔，孔位边缘做了轻微的倒角处理，符合实际机械零件的加工工艺要求；蜗轮端面设计了同心的环形凹槽结构，既还原了真实蜗轮的减重与工艺结构特征，也增强了模型端面的视觉层次。蜗杆采用两端等直径的轴段结构，螺旋齿位于轴段中部，齿部两端做了自然的收尾过渡，还原真实蜗杆的加工形态。整个建模过程反复校验了蜗轮与蜗杆的中心距、啮合间隙，确保二者装配后能够实现交错轴之间的运动传递，准确呈现蜗轮蜗杆传动大传动比、运行平稳、可实现反向自锁的结构特性，可用于机械原理教学演示、传动方案验证、减速机构设计参考等场景，模型结构完整，细节还原度高，能够清晰展示蜗轮蜗杆传动的核心结构与啮合原理。
