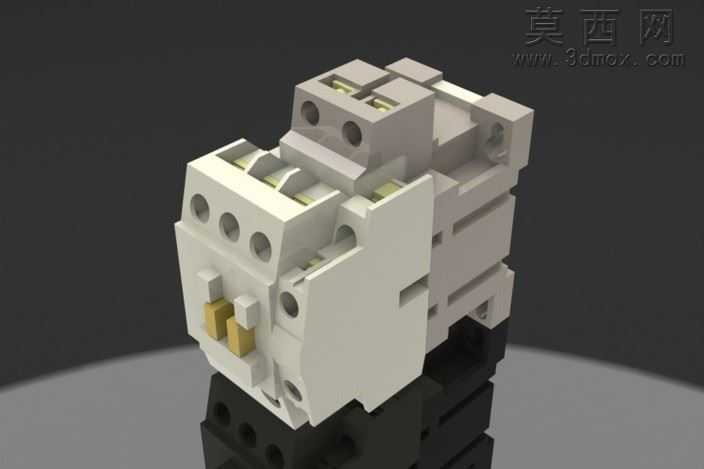

欧姆龙低压交流接触器三维结构模型

本模型为欧姆龙品牌低压交流接触器的精细化三维建模成果，建模过程严格参照实物的真实尺寸比例完成，完整还原了接触器的全部结构细节。建模阶段采用SolidWorks软件完成全参数化实体构建，首先从基座部分的结构入手，精准绘制底座的卡扣结构、安装卡槽、接线端子定位孔位，确保基座部分的尺寸公差与实物保持一致，为后续上部组件的装配提供精准的定位基准。随后构建接触器的主体壳体部分，对壳体表面的散热凹槽、接线端口、操作指示标识位、模块拼接卡扣都做了细致的几何还原，没有省略任何影响结构完整性的细节特征。针对接触器的核心接触组件部分，模型还原了内部静触头、动触头的排布结构，以及顶部接线端子的压线结构、接线螺丝的定位特征，同时对前端操作面的辅助触点标识、动作指示块的结构也做了完整复刻，能够清晰展示接触器的装配层级关系。材质与渲染阶段，针对不同部件的材质特性做了区分设置：基座部分采用哑光黑色工程塑料材质，调整了材质的粗糙度参数还原工业塑料的磨砂质感；主体外壳采用米白色阻燃工程塑料材质，适当调整材质的反光度，还原真实壳体的半哑光表面效果；内部金属触头、接线端子部分采用金属铜材质，调整金属的反射参数还原铜件的金属光泽；结构卡扣、固定件部分采用浅灰色硬质塑料材质，区分不同部件的材质差异。渲染过程采用三点布光方案，主光源从侧上方打亮模型主体轮廓，辅助光源补充暗部细节避免出现死黑区域，背景采用深灰色渐变背景突出模型本身，最终渲染效果能够清晰展示接触器的外观形态与结构层次。整个建模过程遵循工业电气元件的设计逻辑，所有结构特征都符合低压接触器的实际生产设计规范，既保证了外观的高度还原，也确保了内部装配结构的合理性，可用于电气柜装配模拟、工业场景可视化展示、电气原理教学演示等多种场景，能够直观呈现这类常用低压控制元件的外观形态与结构组成。
