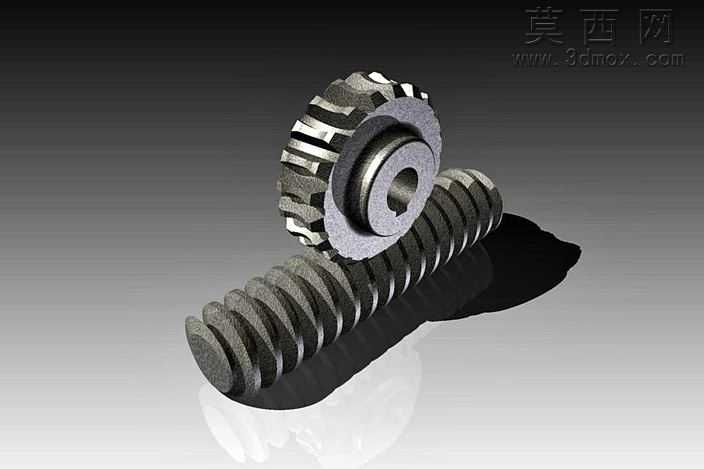

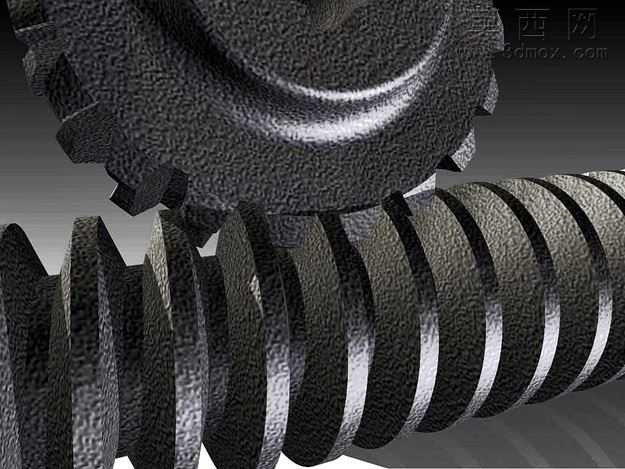

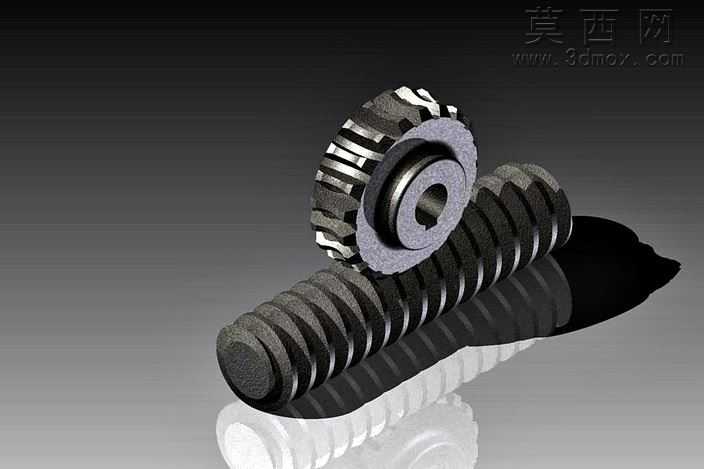

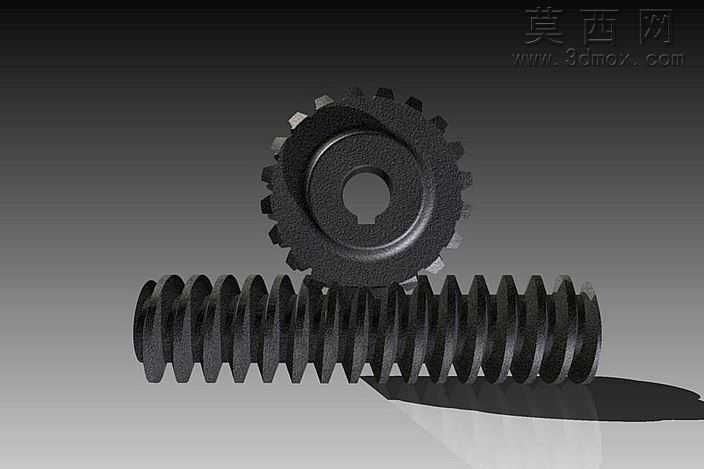

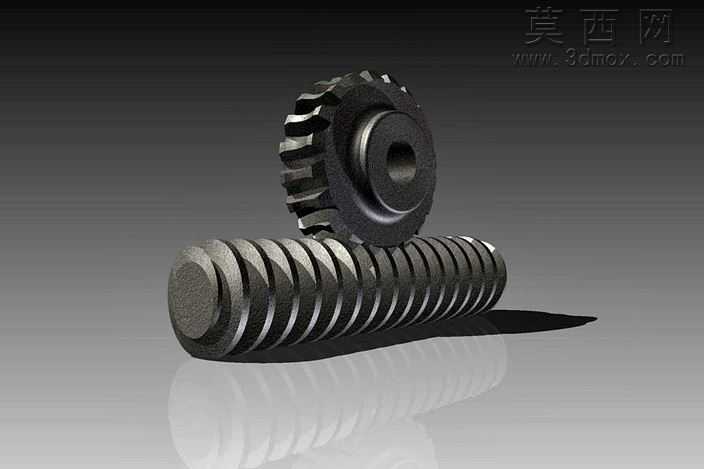

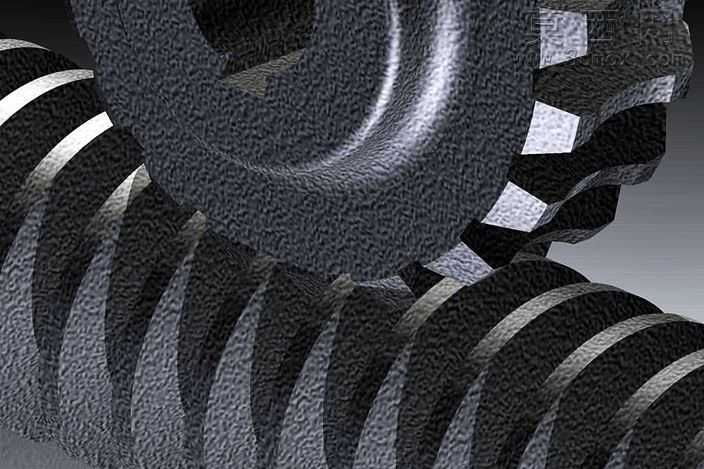

本作品为蜗轮蜗杆传动副三维建模成果,建模过程严格遵循机械设计手册中蜗轮蜗杆的啮合参数规范,首先在三维建模环境中完成参数化草图绘制,依据阿基米德蜗杆的成型原理,先绘制蜗杆的轴向齿廓截面,通过螺旋扫掠特征生成蜗杆的完整齿形结构,扫掠过程中精准匹配导程角、模数、头数等核心传动参数,保证齿面螺旋升角与蜗轮齿向角度完全适配。针对蜗轮部分,采用布尔运算切除的方式生成轮齿结构,先创建蜗轮的基体轮坯,绘制单齿的齿廓截面,通过环形阵列完成全部轮齿的排布,再根据蜗杆与蜗轮的中心距、传动比参数进行啮合干涉检查,逐齿调整齿面的接触区域,确保建模完成的传动副无干涉、啮合间隙符合设计公差要求。材质设置环节,为蜗杆赋予调质合金钢材质,表面添加淬火硬化层的材质表现,通过粗糙度参数调整呈现金属切削加工后的细腻哑光金属质感,轮齿啮合面设置略高的光泽度模拟长期啮合的磨合效果;蜗轮部分采用锡青铜材质表现,还原铜合金特有的暖调金属色泽,轮毂与轴孔部分添加铸铁材质的肌理区分,与齿圈部分形成材质层次差异。渲染阶段采用三点布光方案,主光源从侧上方45度角投射,突出轮齿的螺旋形态与啮合结构的立体感,辅助光源补全暗部细节避免齿根区域死黑,底部添加反射平面模拟工业展示台效果,通过环境光遮蔽效果强化零件的结构轮廓,清晰展现蜗轮与蜗杆的装配位置关系、齿形啮合状态。设计过程中重点还原了蜗轮蜗杆传动的自锁特性对应的结构特征,蜗杆的导程角设置符合自锁传动的角度要求,蜗轮的齿面弧形包覆结构完全贴合蜗杆的圆柱面,轴孔位置预留了标准键槽结构,轮毂部分设计了合理的减重与加强结构,既保证传动部件的结构强度,也符合实际机械加工的工艺要求,整体模型可用于传动机构的运动仿真、装配教学演示以及非标传动设备的设计参考。
- 全部评论(0)
- 模板大小 2.44 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,AutoCAD Electrical,STEP/IGES,Autodesk Inventor,其它,
- 软件分类 齿轮
