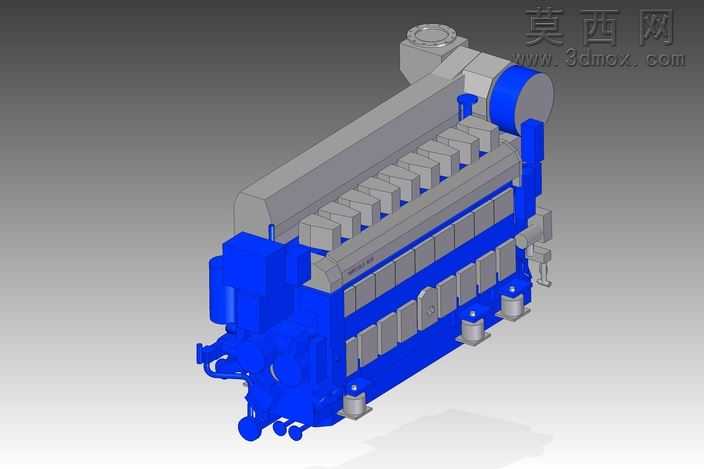

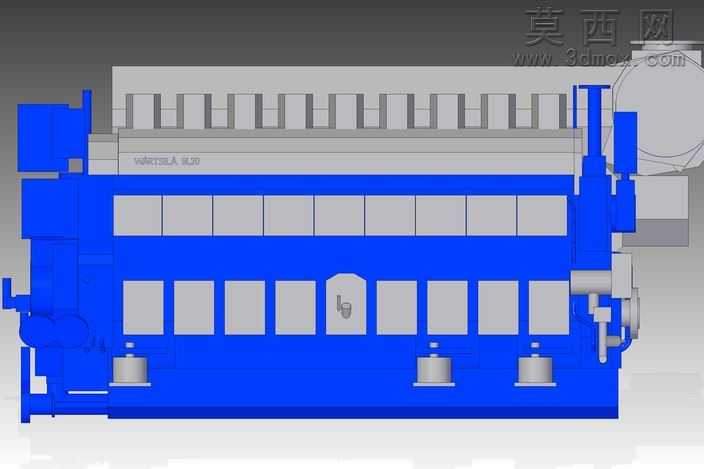

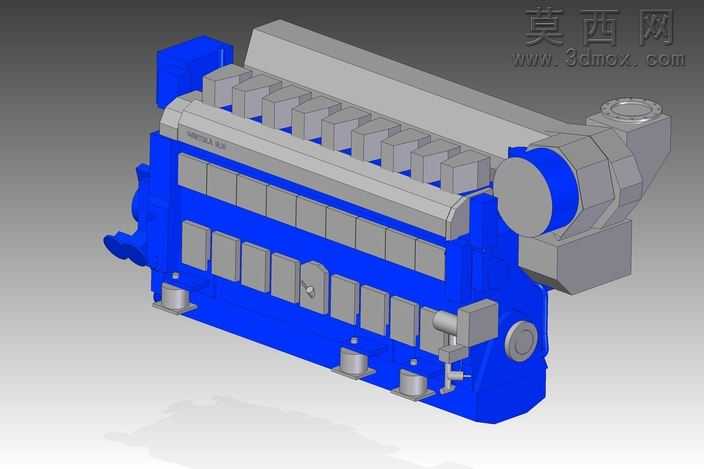

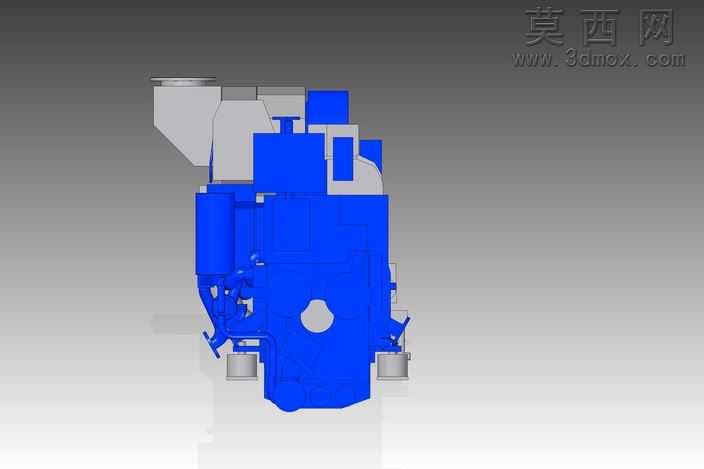

瓦锡兰9L20DF低速船用柴油机结构模型

本模型为瓦锡兰9L20DF低速船用柴油机的三维数字化建模成果，建模过程严格参考该型船用主机的真实结构参数与布局逻辑，采用主流三维机械设计软件完成全零件的参数化搭建，确保各部件的装配关系、尺寸比例与真机保持高度一致。建模阶段首先梳理直列9缸的整体排布逻辑，搭建机体的主体框架，对缸体、缸盖、曲轴箱等核心承载部件进行分块建模，还原机体侧面的检修口、安装基座、管路接口等细节结构，保证机体部分的结构强度特征与安装定位特征完整呈现。针对动力核心的气缸组件，逐一还原活塞、连杆、缸套、气门机构的装配层级，对喷油/燃气供给部件、进排气歧管的走向进行精细化建模，还原该机型双燃料运行对应的管路布局特征。模型前端的齿轮传动端、后端的动力输出端以及配套的增压器、冷却管路、燃油滤器等附属部件均按照真实位置完成装配，各部件之间的干涉检查在建模过程中同步完成，确保整体装配逻辑符合船用柴油机的实际设计规范。材质渲染阶段，对机体主体采用高强度铸铁对应的哑光金属材质，对缸盖罩壳、进气管路等部件采用铸铝材质的半哑光金属质感，对管路接口、密封部件采用对应橡胶、合金材质的视觉表现，通过不同材质的区分清晰呈现各部件的功能分区，渲染效果兼顾工业质感与结构辨识度。设计思路上围绕该机型低速大扭矩、多燃料适配的特性，重点突出其作为船舶主机的可靠性结构设计，还原厚重的机体结构、冗余的附属部件布局，体现其适配干货船、游轮等大型船舶的动力需求特征，模型可用于船用动力系统的教学演示、船舶动力舱布局设计参考、柴油机结构原理讲解等场景，完整呈现了9缸低速船用柴油机的整体构造与部件组成逻辑。
