罗尔斯罗伊斯遄达1000涡扇发动机短舱

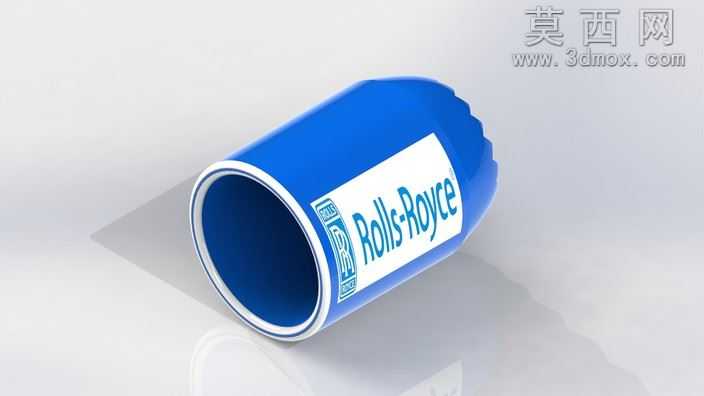

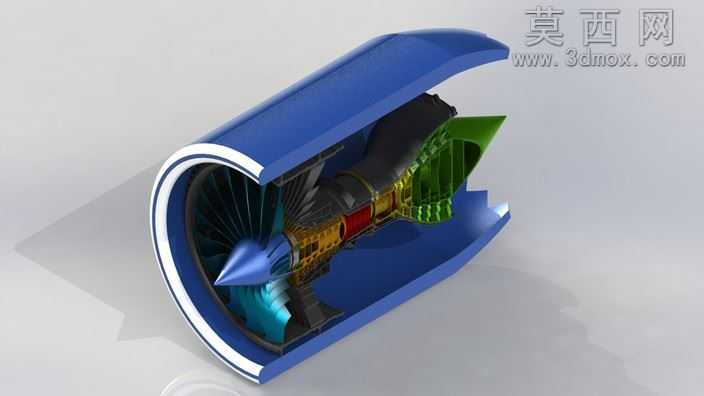

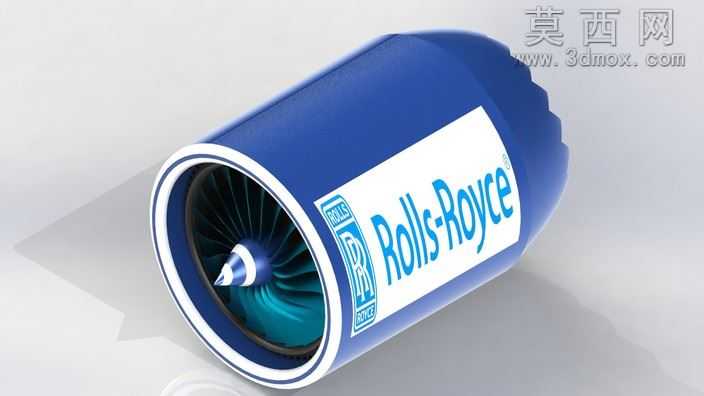

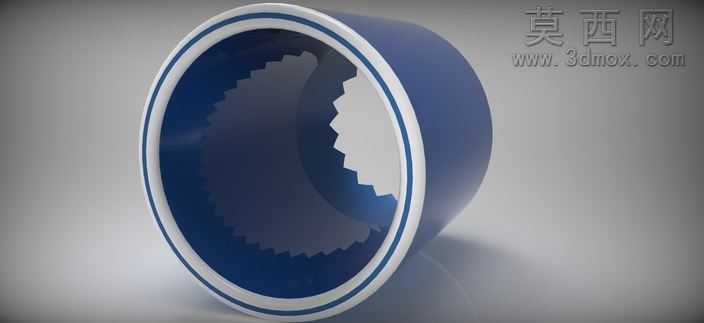

本作品为遄达1000高旁路涡扇发动机的基础短舱三维建模成果，建模阶段以民用大涵道比涡扇发动机短舱的真实气动外形为核心参考，首先通过旋转凸台特征构建短舱的主体回转结构，精准还原短舱从进气道唇口到尾喷口的流畅曲面过渡，保证短舱外轮廓符合航空动力装置的减阻气动设计逻辑。进气道唇口部分采用多段样条曲线拟合轮廓，通过曲面放样生成圆滑的唇口结构，还原真实发动机进气道的导流形态，避免气流在进气阶段产生不必要的紊流。短舱外壳的材质渲染采用航空发动机常用的亮蓝色哑光金属漆材质，表面添加细微的颗粒质感模拟真实航发外壳的涂层肌理，外壳上的品牌标识采用贴图映射方式精准贴合曲面弧度，还原标识在回转壳体上的自然变形效果，避免贴图出现拉伸错位的问题。短舱前端的风扇部分采用圆周阵列特征完成叶片建模，每一片风扇叶片都通过曲面扫描生成符合气动效率的翼型截面，叶片表面赋予金属光泽的钛合金材质，叶尖部分添加渐变的青蓝色反光效果模拟高速转动下的视觉质感，风扇中心的整流锥采用流线型旋成体结构，表面添加黑白相间的螺旋警示标识，还原真实航发整流锥的细节特征。本模型为基础短舱框架结构，预留了后续添加内涵道、外涵道、安装挂架、管路附件等结构的拓展接口，建模过程中所有特征均保持全参数化关联，可根据后续设计需求调整短舱的长径比、唇口厚度、风扇直径等核心参数，适配不同装机场景的适配需求。渲染阶段采用工作室三点布光方案，主光源从斜上方打亮短舱主体曲面，突出外壳的流畅弧度与材质质感，辅光源补亮暗部细节避免风扇区域死黑，背景采用浅灰色渐变背景突出模型主体，最终呈现的渲染效果清晰展现短舱的整体造型与核心结构特征，可用于航空动力科普展示、航发结构教学演示、飞机构型配套设计参考等场景。
