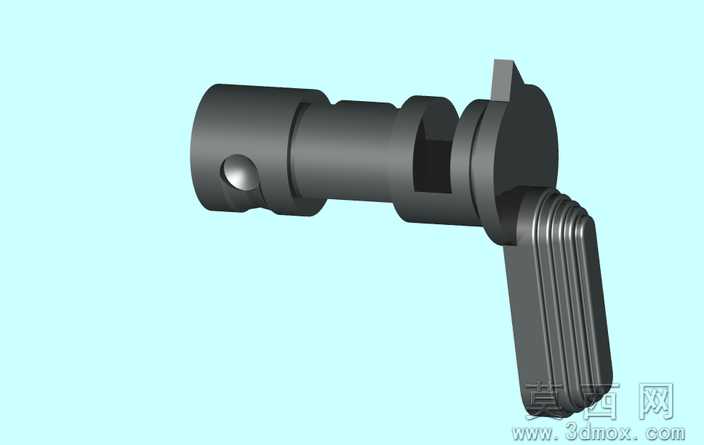

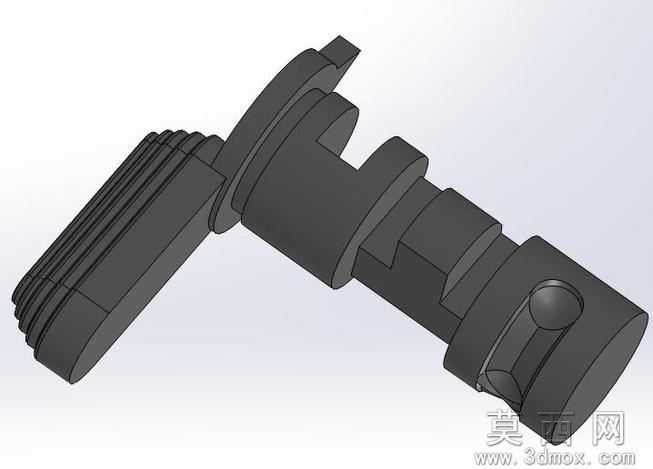

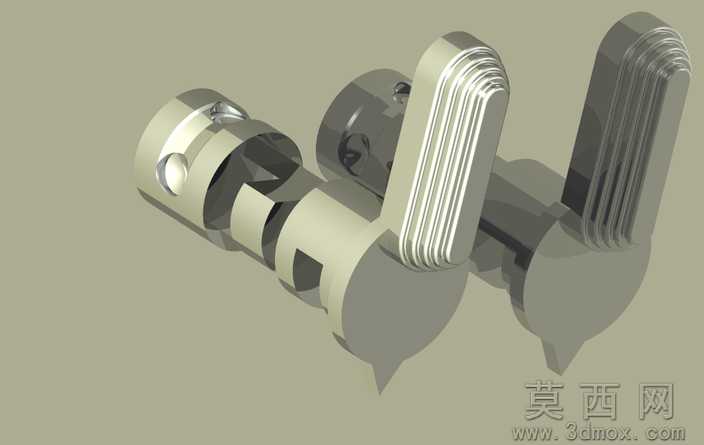

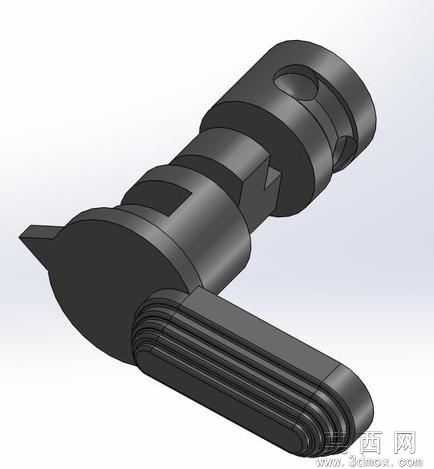

M16/M4步枪快慢机选择器三维模型

本模型为M16/M4系列步枪配套的安全-半自动发射模式选择器，也就是枪械领域常说的快慢机操作部件，建模全程以实装部件的测绘尺寸为基准开展。建模流程遵循SolidWorks参数化设计逻辑，首先通过回转特征构建主体轴身结构，依次绘制不同轴段的截面草图完成凸台拉伸，再通过切除特征加工出档位定位卡槽、扳柄安装位等细节结构，扳柄部分的防滑纹理采用线性阵列切除特征实现，边缘的过渡圆角按照实装的人体工学弧度逐一设置，所有特征均保留完整建模历史，可直接编辑尺寸参数调整适配不同规格的AR系步枪 lower 机匣。参数设计层面严格匹配军用枪械的装配公差要求，轴身直径、档位缺口角度、扳柄展开角度均按照MIL-SPEC标准设定，选择器旋转角度对应保险、半自动档位的限位行程完全还原实装操作逻辑，可直接用于机匣装配的干涉校验模拟。渲染材质环节采用哑光黑色合金钢材质预设，表面设置细微的喷砂纹理粗糙度，金属反光度调整至符合枪械磷化处理后的视觉效果，扳柄防滑槽处做轻微的光影加深处理，还原实装部件的使用质感。结构原理上，该部件通过轴身与机匣的发射机构连接，旋转扳柄时轴身的缺口会带动阻铁位置切换，从而实现保险锁止、半自动发射的模式切换，扳柄的加长造型适配戴手套操作的使用场景，防滑纹理可避免操作时打滑。软件兼容方面，模型原生基于SolidWorks2012版本创建，同时导出STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，附带的STL格式文件可直接用于3D打印验证，所有格式文件均经过装配校验，无破面、特征丢失等问题。研发教学应用层面，该模型可用于枪械原理课程的结构演示教具，帮助学员理解发射模式切换的机械逻辑，也可作为影视道具、军事仿真项目的配件素材，同时能为气枪、训练模拟器材的研发提供结构参考，辅助设计人员快速完成适配改型。
