雅马哈TTR125越野摩托链条导轨结构

　　从实际使用的工况出发，这款导轨的核心功能是为传动链条提供稳定的侧向约束与运行导向，限制链条在前后链轮之间的横向摆动量，避免链条在飞坡落地、急加速急减速的大载荷冲击下脱离链轮啮合位，同时承接链条运转过程中的小幅跳动，减少链条与车架、平叉等金属部件的直接剐蹭，降低传动系统的额外磨损。设计阶段首先锁定了安装边界的完全适配，不需要对原车平叉、安装位做任何切割、打孔改造，仅需拆除已经磨损的原厂塑料导轨，即可通过两颗M6内六角螺丝完成固定，安装孔位的中心距、沉头深度完全匹配原车安装点的尺寸公差，装配后导轨与平叉贴合面无悬空间隙，避免长期受冲击出现固定点松动。在非铺装路面越野骑行场景中，摩托车传动链条的运行稳定性直接决定动力传递效率与行驶安全性，原厂配置的塑料链条导轨在持续接触高速运转的链条时，受泥沙裹挟、链条张紧力波动、高频摩擦等因素影响，极易出现过度磨损、导向槽变形甚至断裂的问题，一旦导轨失效，链条极易出现跳齿、脱落，轻则打断动力输出，重则卡死后轮引发摔车事故，针对雅马哈TTR125这款入门级越野摩托的使用场景，这款替换式链条导轨从结构强度、安装适配性、耐磨性能多个维度做了针对性优化。

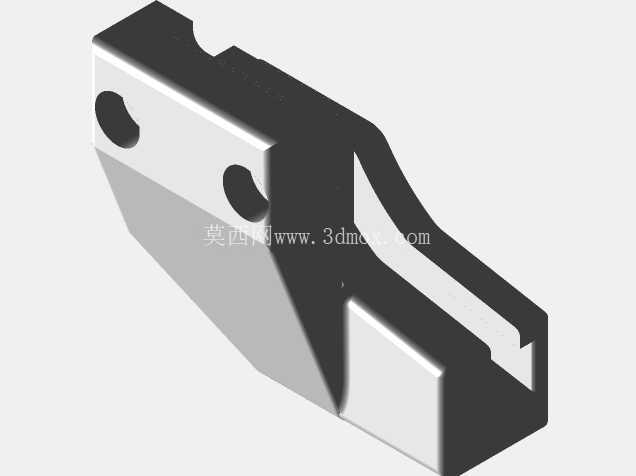

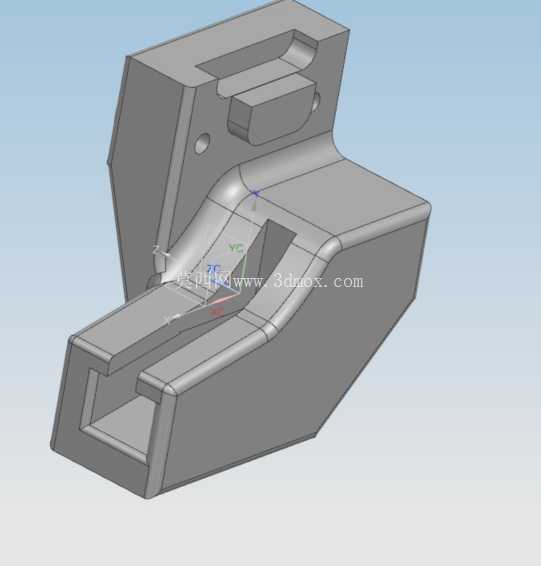

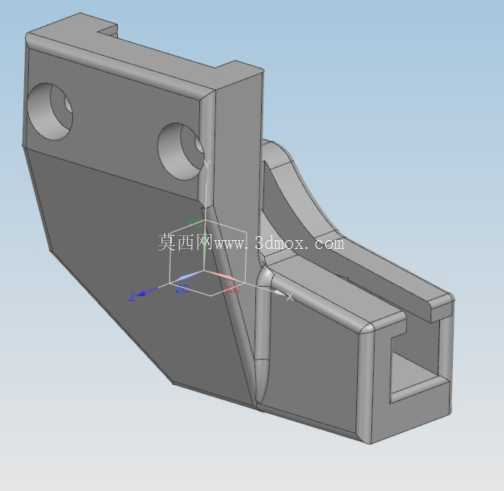

　　结构设计上，导向槽的型面完全匹配TTR125所用428规格链条的外形轮廓，槽宽预留了合理的热胀冷缩间隙，不会因高温环境下链条膨胀出现卡滞，同时槽体边缘做了圆弧过渡处理，避免尖锐棱边刮伤链条密封圈，延长链条使用寿命。考虑到3D打印工艺的成型特性与零件的受力分布，导轨主体采用了变填充率的结构设计：与链条直接接触的摩擦工作面、螺丝安装的受力座区域采用高填充率设置，保证足够的结构强度与耐磨性能，非受力的内部区域采用较薄的填充层，在不降低整体结构刚性的前提下控制零件重量，避免增加过多簧下质量影响悬挂响应。

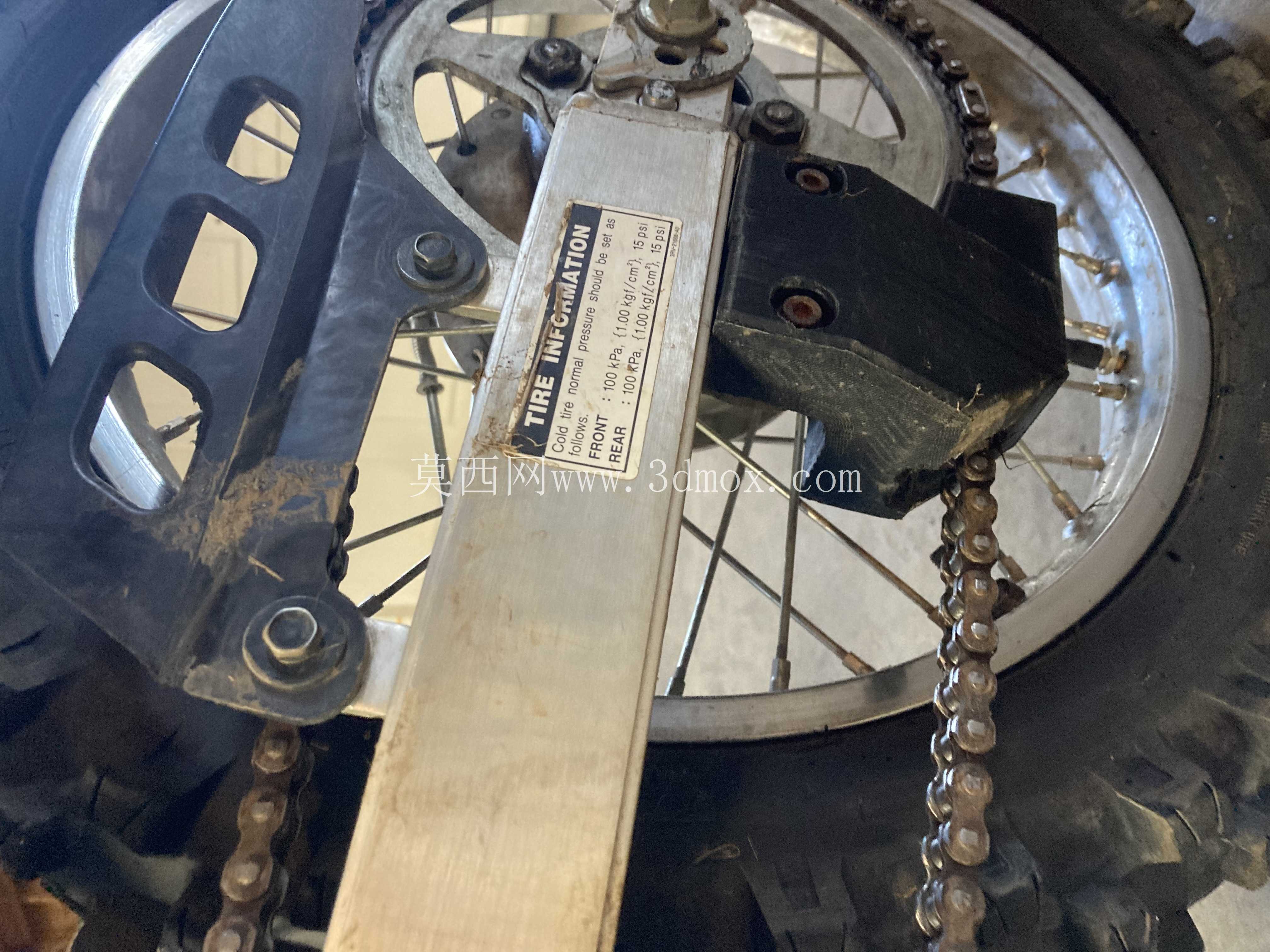

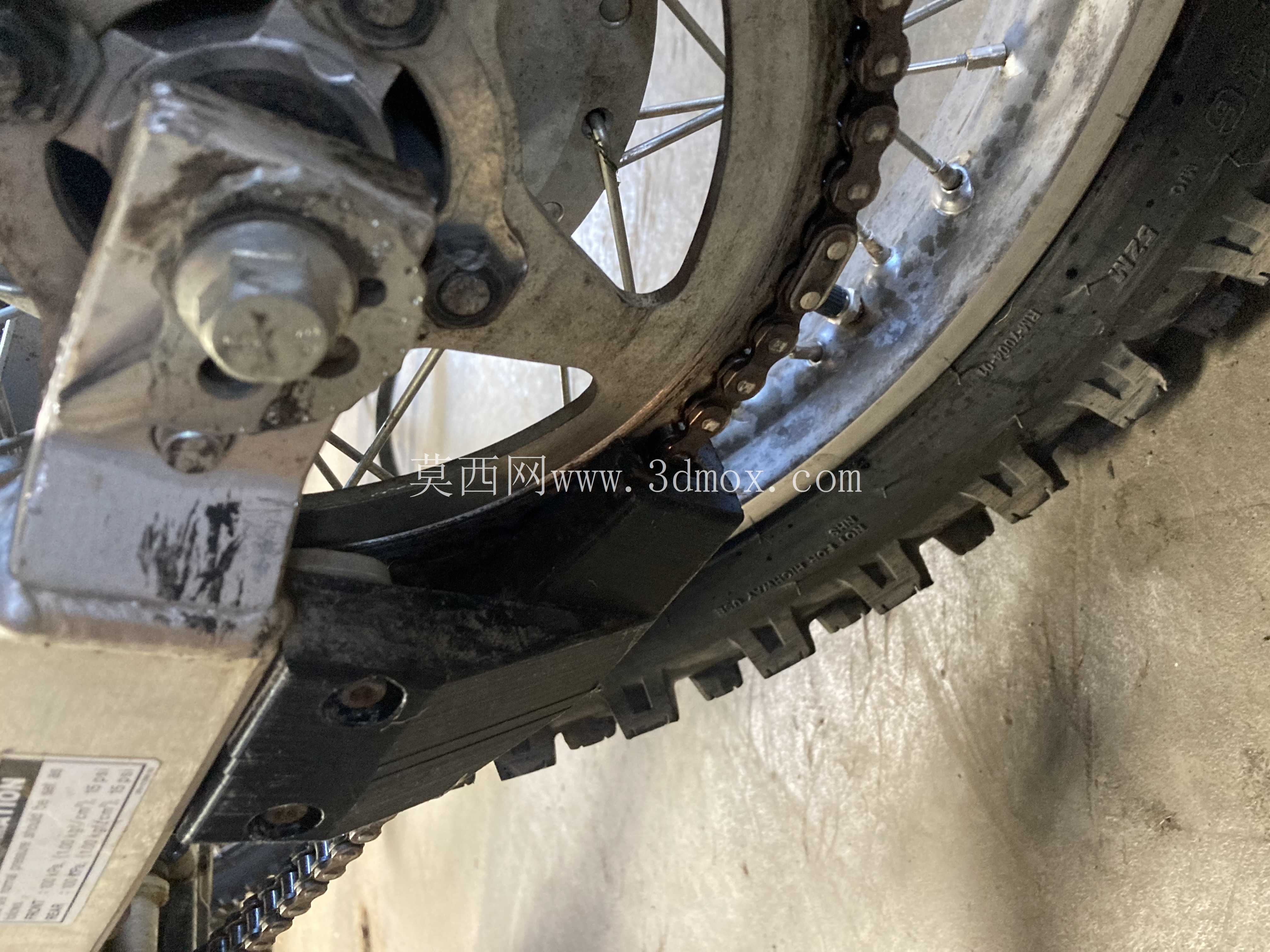

　　导轨的外形轮廓做了针对性的避位设计，在链条最大跳动行程范围内不会与链条外链板发生刚性撞击，同时引导泥沙顺着导轨的斜面自然排出，不会在导向槽内堆积加剧磨损。从安装后的实际运行状态来看，这款导轨的摩擦面角度经过反复调校，与链条运行的切线方向完全贴合，接触压力分布均匀，不会出现局部偏磨的问题，相比原厂塑料件，其抗冲击性能更强，在飞坡落地的瞬间链条张紧力骤增的工况下，不会出现导轨变形导致的链条移位。针对越野场景常见的泥沙侵蚀问题，导轨的安装面与平叉之间预留了微小的排水缝隙，骑行中溅入的泥水可以顺着缝隙快速流出，不会长期积存在接触面导致平叉漆面腐蚀。

　　固定螺丝的沉孔深度经过精确计算，螺丝锁紧后头部完全沉入沉孔内，不会突出导轨表面与链条发生干涉，沉孔周边做了加厚处理，避免长期受振动导致沉孔开裂。在实际的场地测试中，这款导轨经历了碎石路面、林道穿越、飞坡冲击等多种严苛工况，导向槽的磨损量远低于同使用周期下的原厂塑料导轨，链条的摆动幅度控制在合理范围内，传动过程中的异响也有明显降低。对于越野摩托的维护保养来说，这款导轨的替换不需要复杂的专用工具，常规的内六角扳手即可完成拆装，日常维护时仅需清理导向槽内积存的泥沙，检查固定螺丝的锁紧力矩即可，不需要额外的润滑保养。从结构设计的角度来看，这款导轨没有盲目增加整体尺寸，而是在原车安装边界内做了结构强化，所有的型面设计都服务于链条导向的核心功能，没有多余的装饰性结构，完全从实用角度出发，兼顾了强度、重量与安装便利性，能够适配TTR125车型从日常林道骑行到轻度场地越野的全场景使用需求，解决了原厂导轨易磨损、抗冲击性差的痛点。
