川崎KX65越野摩托铝制底盘防护板

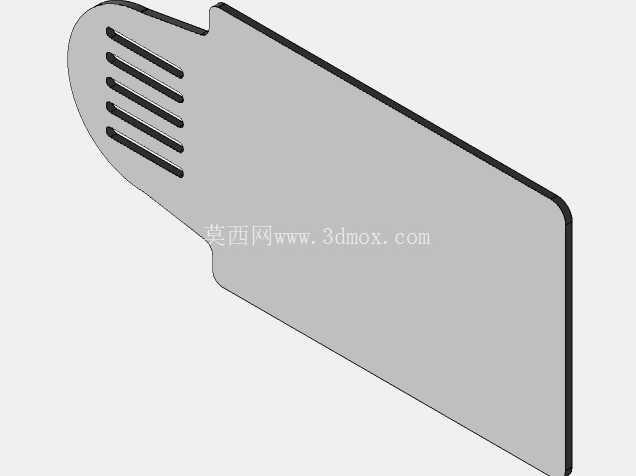

越野摩托在非铺装路面、林道、泥地赛道行驶时，底盘区域是最容易受飞石撞击、硬物剐蹭、泥水侵蚀的部位，发动机下部、水泵壳体、油底壳等核心部件一旦受冲击破损，会直接导致车辆抛锚，底盘护板作为整车底盘防护的核心结构件，直接决定了复杂路况下车辆动力系统的生存能力。这款适配川崎KX65小型越野摩托的铝制底盘护板，采用平板铝坯折弯成型的工艺路线，整体轮廓完全贴合KX65车架下部的走线弧度，前端做圆弧收边处理，避免行驶中护板边缘卡滞路面凸起的石块、树根，左侧区域开设多道平行的长条形散热槽，在不损失结构强度的前提下，保障发动机下部的空气流通，避免护板封闭导致发动机热量堆积。

设计初期优先考虑护板与车架的安装适配性，平板坯料阶段先通过记号笔标记出折弯基准线，在虎钳上逐段缓慢折弯，每完成一段折弯就将坯料贴合到车架下部比对轮廓，反复调整折弯角度直到护板与车架下表面完全贴合，避免出现安装间隙导致行驶中护板共振异响。安装孔位没有采用预开孔的设计，是因为不同批次KX65的车架安装点存在细微公差，现场配钻可以根据实际车架的安装点位置调整孔位，保证安装精度，钻孔作业采用手电钻即可完成，不需要专用的台钻设备，适配个人改装、维修门店的作业条件。

护板的长度设计预留了后端调整余量，安装时可以根据实际使用场景调整护板向后延伸的长度，日常林道骑行可以保留标准长度，若参与泥地耐力赛可以适当将护板后端延长，覆盖更多变速箱下部区域。护板前端右侧建议额外加长1到2英寸，这个位置刚好对应发动机水泵的下部，原厂状态下水泵壳体突出于发动机本体，是最容易被正面飞来的石块击碎的部位，加长段可以完全覆盖水泵壳体，避免正面冲击直接作用在水泵上。

固定方式采用多段组合固定的方案，排气管下方位置采用一根铝条作为横向压条，将护板前端压紧在车架横梁上，护板后部靠近脚踏的位置采用两小段扁钢作为固定支架，分别连接车架两侧的安装点，这种多点固定的方式可以避免护板在持续冲击下出现单点固定失效的问题，同时铝条和扁钢都具备一定的形变能力，受到大冲击时可以通过自身形变吸收部分能量，避免冲击力直接传递到车架。

护板整体采用铝制材料，相比钢制护板重量更轻，不会过多增加整车簧下质量，影响越野摩托的操控灵活性，同时铝材料的耐腐蚀性能更好，长期接触泥水也不会出现严重锈蚀，日常维护只需要每次骑行后冲洗掉表面泥污即可。护板边缘做了倒钝处理，没有尖锐的毛刺，安装和维护过程中不会划伤操作人员，同时也避免行驶中护板边缘割伤轮胎、管线等周边部件。

从实际使用场景来看，这款护板适配65cc级别的小型越野摩托，主要面向青少年越野训练、入门级林道骑行、泥地耐力赛等使用场景，这类场景下路面障碍物多，骑行中底盘磕碰的频率极高，护板的结构强度可以抵御常规的石块撞击、路面托底剐蹭，同时不会因为过度设计增加不必要的重量。设计过程中没有采用复杂的冲压成型结构，就是为了降低制作门槛，个人玩家只需要一块平板铝料、普通的机加工工具就可以完成制作，不需要开模或者专用的成型设备，改装成本更低，同时后期如果护板出现撞击变形，也可以通过手工校正快速修复，不需要整体更换。
