FK12端轴承配套滚珠丝杠结构设计

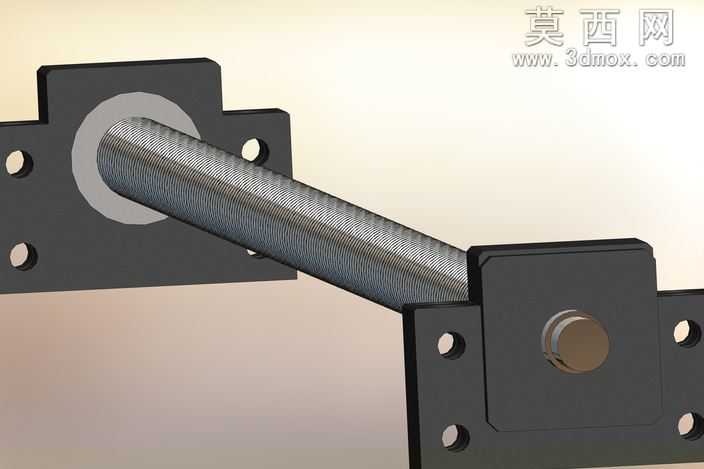

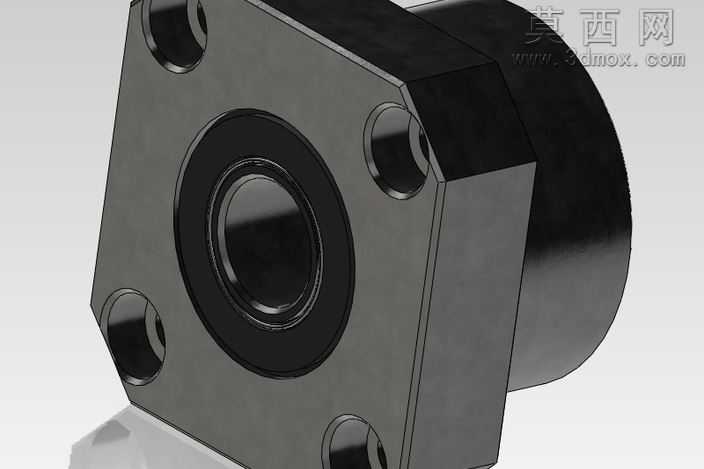

本作品为FK12端轴承配套的滚珠丝杠支撑端组件三维建模成果，建模过程严格遵循机械传动零部件的实际加工与装配尺寸规范，首先通过草图绘制确定方形法兰安装座的外轮廓基准，精准定位四个安装通孔的中心距与孔径参数，保证安装面的平面度公差符合实际装配要求。建模阶段对内置轴承的配合结构做了精细化处理，区分轴承外圈与安装座的过盈配合面、内圈与丝杠轴颈的过渡配合面，还原了轴承密封端盖的卡槽结构，确保各部件的装配约束关系完全匹配实际机械结构逻辑。材质渲染环节针对不同部件做了差异化材质赋值，方形安装座采用发黑处理的合金钢材质，调整金属粗糙度参数还原工业金属的哑光磨砂质感，轴承滚动体与内圈采用高碳铬轴承钢材质，添加适度的反射效果体现精加工表面的金属光泽，丝杠轴身部分还原了磨削加工后的细腻金属纹理，密封橡胶圈则采用哑光黑色橡胶材质，通过材质参数的细微调整区分不同部件的加工工艺差异。结构设计上重点还原了FK12端轴承作为滚珠丝杠固定支撑端的功能特性，方形法兰结构可直接通过螺栓固定在设备安装面板上，内置的角接触轴承可同时承受径向载荷与轴向载荷，适配滚珠丝杠传动过程中的复合受力需求，轴承座的止口设计可保证安装时的同轴度精度，避免丝杠运转过程中出现偏磨问题。建模过程中对所有棱角做了符合实际加工的倒角处理，避免出现工艺上无法实现的尖锐直角，对安装孔的沉头结构也做了精准还原，保证螺栓安装后不会突出安装面。渲染阶段采用柔和的工业产品布光方案，通过主光、辅光与轮廓光的搭配，清晰展现组件的结构层次与材质质感，既突出安装座的方正结构特征，也体现轴承部位的环形装配层次，让观看者可以直观理解该支撑组件与滚珠丝杠配合的工作原理，以及各部件之间的装配关系，可直接用于数控设备、自动化传动机构的设计选型参考，也可作为机械传动结构教学的演示模型使用。
