Bultaco越野摩托车车架总成结构设计

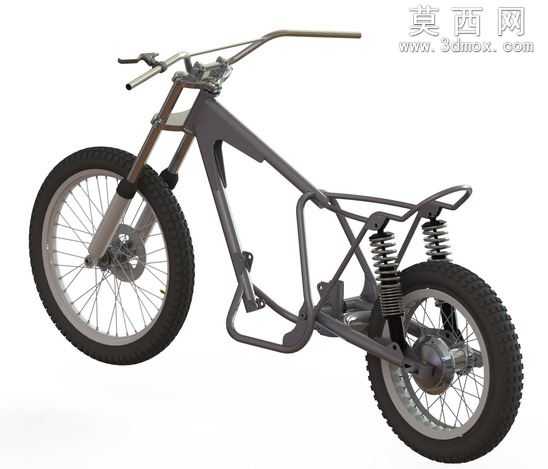

本作品为Bultaco 250cc Pursang越野摩托车的车架总成三维建模设计，建模过程围绕越野摩托的使用场景展开，重点还原了经典越野车型的管式车架结构特征。建模阶段首先依据越野摩托的人机工程学参数确定车架整体轮廓，采用管状结构搭建主车架的承载框架，精准还原了车头转向立管、主横梁、后摇臂安装位、座椅支撑段的空间位置关系，确保各安装点位的同轴度、角度参数符合实车装配逻辑。车头部分完整还原了前叉减震的安装结构、车把转向基座的连接位，预留了前挡泥板、前制动系统的安装接口，前车轮的建模还原了钢丝辐条轮辋、深齿越野轮胎、轮毂制动盘的装配结构，轮胎胎纹的凹凸细节、辐条的交叉排布都做了精细化处理，还原越野轮胎的非铺装路面抓地结构特征。后悬架部分采用双弹簧减震结构，建模时还原了减震器上端与车架尾部安装座、下端与后摇臂的铰接结构，弹簧的螺旋圈数、减震筒的伸缩行程都参考实车参数设定，后摇臂的双管式结构兼顾轻量化与结构强度，后车轮与前轮保持一致的辐条轮与越野胎配置，还原后轮驱动的传动连接位。材质渲染阶段，车架主体采用哑光金属灰的钢管材质，还原金属管材的磨砂质感与焊接部位的细微结构特征，减震弹簧做了发黑金属处理，减震筒采用亮面镀铬材质突出金属反光质感，轮胎采用哑光黑色橡胶材质，还原橡胶表面的细微颗粒质感，辐条与轮辋采用亮银色金属材质，区分不同部件的材质差异。设计思路上优先还原经典越野摩托的轻量化管式车架优势，在保证结构强度可视化的前提下，简化了非承载性的装饰部件，突出车架核心的承载结构、悬架连接结构、车轮安装结构的空间关系，虽建模过程中存在部分细节修订的软件适配问题，但核心结构的尺寸比例、装配关系均符合Bultaco越野车型的原始设计特征，可用于越野摩托车架结构参考、改装方案验证、三维装配教学等场景，清晰展现了越野摩托从车架到行走系统、悬架系统的连接逻辑。
