按压旋转式操作螺母工装夹具结构

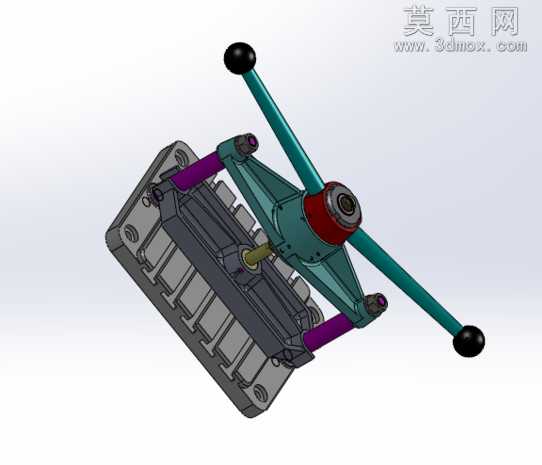

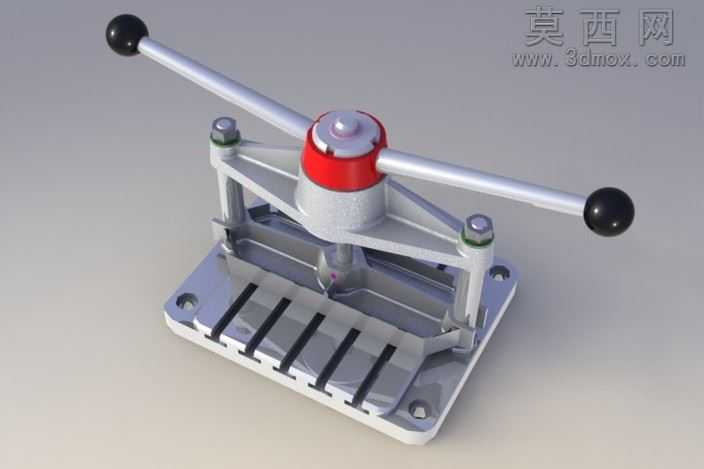

本作品为按压旋转式螺母配套操作工装的三维建模成果，建模过程严格遵循机械装配的公差配合逻辑，先完成底部基座的基体特征搭建，通过拉伸、切除命令构建基座上的定位孔、安装槽与工件定位型腔，确保基座与待操作螺母工件的定位基准完全重合，为后续操作机构的装配提供稳定的支撑基础。操作执行机构部分，采用对称式双操作手柄设计，手柄末端设置防滑球形端头，建模时通过旋转凸台命令生成球形端头，再配合扫描命令完成长杆状手柄的特征构建，手柄与中间旋转主体的连接部位添加圆角过渡特征，避免应力集中的结构缺陷。中间传动核心部分，分别构建按压复位组件与旋转传动组件：按压组件包含紫色的复位支撑柱与内部复位弹簧安装腔，建模时精准计算弹簧的安装行程与压缩量，预留足够的按压活动空间；旋转传动部分设置中心传动杆，与下方螺母卡接部位设计匹配的卡槽结构，确保旋转扭矩可以稳定传递至待操作螺母，同时中心部位设置带轴承的旋转支撑座，通过装配约束添加轴承的配合关系，还原真实的转动顺滑度。材质渲染阶段，针对不同部件匹配对应的工业材质：基座部分采用灰铸铁材质，添加细微的铸造纹理与哑光金属质感，还原铸铁件的真实外观；操作手柄采用青绿色烤漆金属材质，表面设置轻微的反光效果模拟漆面质感；复位支撑柱采用紫色阳极氧化铝材质，突出功能部件的视觉区分；球形端头采用黑色防滑橡胶材质，添加细微的颗粒纹理提升真实感；中心旋转座部分采用红色烤漆与金属亮面结合的材质，区分核心传动区域。设计思路上，整体结构围绕“按压定位-旋转锁紧”的操作逻辑展开，通过对称式双手柄设计平衡操作力矩，降低操作人员的施力强度，复位支撑柱的设计可以在按压操作完成后自动带动操作机构复位，提升连续操作的效率，各部件之间的装配间隙严格按照机械设计标准设置，既保证活动部件的运动顺畅，又避免间隙过大导致的操作晃动，整体模型完整还原了该类螺母操作工装的全部结构细节，可直接用于结构验证、工装加工参考与操作演示使用。
