带安装底座法兰式轴承座三维结构

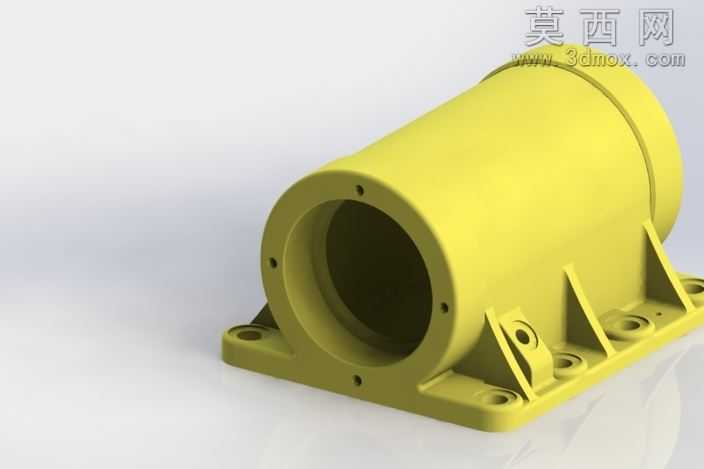

本作品为带集成安装底座的法兰式轴承支撑结构三维建模成果，建模阶段以机械传动系统中轴类零件的径向与轴向支撑需求为核心设计依据，首先完成整体结构的参数化草图绘制，精准定义筒体的内孔直径、壁厚、轴向长度等核心尺寸，匹配标准轴承的安装配合公差要求，确保内孔可实现轴承外圈的过盈或过渡配合装配。建模过程中对底座安装结构做了精细化处理，底部法兰盘设置多组均匀分布的安装通孔，可通过螺栓实现与设备安装基面的牢固连接，同时在筒体与底座的衔接位置设计了多道三角形加强筋结构，通过筋板的力学传导特性提升整体结构的抗载荷能力，避免设备运行过程中因径向受力产生结构形变，保障轴承运转的同轴度精度。筒体两端的法兰端面设置了周向分布的螺纹孔，可用于安装轴承端盖、密封件等附属配件，实现轴承腔体的密封防护，阻挡外界粉尘、水汽进入轴承滚道，延长轴承的使用寿命。渲染阶段采用哑光工程塑料材质做外观展示，模拟非金属轴承座的实际质感，通过均匀的环境布光凸显结构的轮廓细节，清晰呈现安装孔位、加强筋、腔体结构的位置与形态，整体建模严格遵循机械设计的工艺合理性要求，所有倒角、圆角均做了工艺性处理，避免应力集中问题，结构设计兼顾了安装便捷性、结构刚性与维护便利性，可直接用于传动机构的虚拟装配验证、教学演示或非标设备的设计参考，完整还原了该类轴承支撑部件的全部结构特征与装配逻辑。
