通讯设备用异形齿轮箱端盖防护壳体

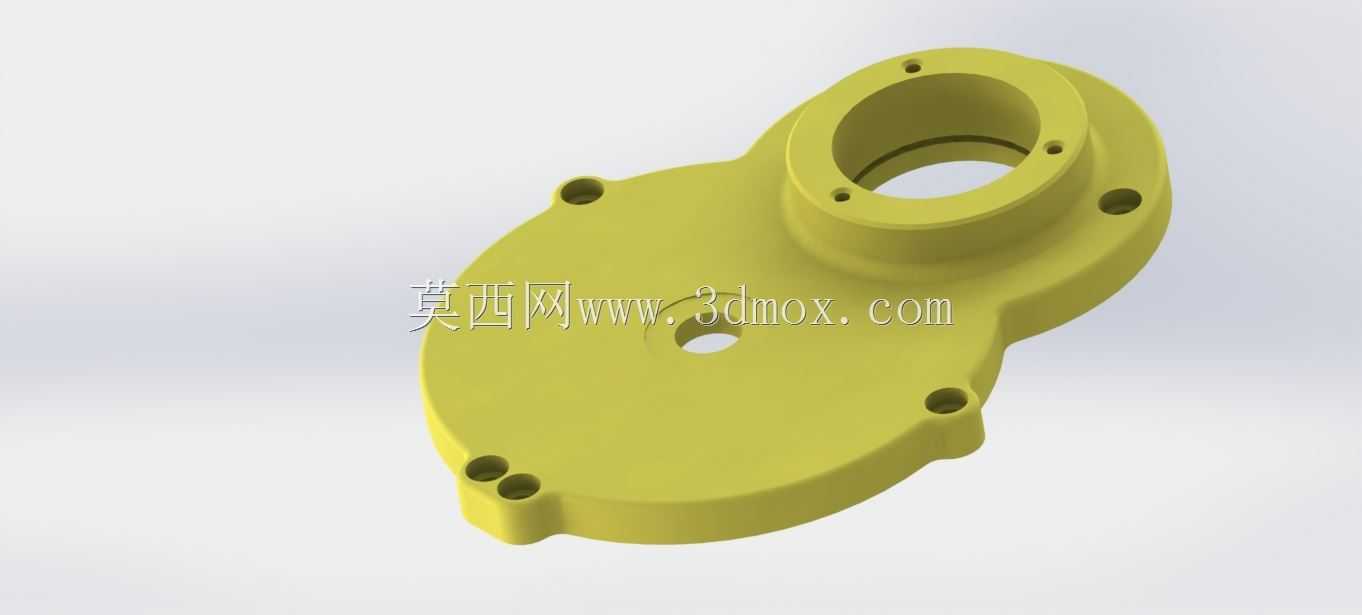

　　这款异形壳体主要应用在小型通讯终端的内置传动机构防护场景，常见于手持通讯设备、便携通讯基站的内置减速传动单元外侧，作为传动组件的外侧封盖使用，核心作用是隔绝外部粉尘、潮气侵入齿轮啮合区域，同时为传动组件的轴承外圈提供定位支撑，避免传动过程中轴承出现窜动，影响传动精度。从结构设计来看，壳体整体采用不规则的类花生形轮廓，是为了适配内部两个不同直径的传动齿轮的排布空间，大直径的凸起筒状结构对应大齿轮侧的轴承安装位，筒壁厚度均匀控制在2.5mm，既保证了轴承压装后的结构强度，也避免了壁厚过大导致的注塑成型缩痕问题，筒端均匀分布的4个安装孔用于和箱体主体的螺柱对位锁附，孔位周边做了0.8mm的凸台加强，避免锁附螺丝时壳体出现开裂。

　　壳体平面区域分布的多个不同直径的通孔，分别对应传动轴穿设、定位销固定、走线孔的功能需求，其中靠近小齿轮侧的两个并排小孔是注油孔的预留位，用于后期维护时向齿轮啮合区注入润滑脂，无需拆解整个端盖即可完成保养操作。壳体边缘的多个带孔凸耳是和主箱体的辅助连接位，每个凸耳都做了R3的圆角过渡，避免应力集中在长期受振动的通讯设备使用场景下出现断裂，凸耳的安装孔位同轴度公差控制在0.1mm以内，保证和主箱体装配后结合面的缝隙均匀，密封胶可以均匀填充实现IP54级的防护效果。从安装边界来看，壳体最大外轮廓长度为128mm，最大宽度为86mm，整体高度（含凸起筒结构）为32mm，平面部分的壁厚为2mm，和主箱体结合的端面做了0.5mm深的密封槽，

　　可放置直径1mm的橡胶密封圈，装配后凸起筒结构的内孔和轴承外圈采用H7/p6的过盈配合，压装深度为12mm，刚好匹配常用的6002系列深沟球轴承的安装尺寸。设计过程中特意将壳体的所有外棱角都做了R1以上的圆角处理，一方面是减少注塑成型时的应力集中，降低成品开裂概率，另一方面也避免装配过程中尖锐棱角划伤操作人员或者设备内部的线束。壳体平面上的中心小孔是定位基准孔，加工时以此孔作为定位基准来加工其余所有安装孔和轴承位，保证各个位置的形位公差符合设计要求，实际装配时该孔也会穿入定位销，实现端盖和主箱体的快速对位，提升装配效率。在通讯设备的实际使用场景中，这类端盖往往需要承受设备跌落时的冲击载荷，

　　因此在壳体的内侧对应轴承安装位的位置做了放射状的加强筋，筋条厚度1.5mm，高度5mm，既不会和内部转动的齿轮发生干涉，又能大幅提升轴承位的结构强度，避免跌落冲击导致轴承位变形，引发齿轮卡滞、传动异响等问题。不同于常规的圆形端盖，这种异形轮廓的设计完全贴合内部传动组件的布局，没有多余的结构占用空间，能够在有限的设备内部空间里最大化压缩传动单元的体积，符合通讯设备小型化、轻量化的设计趋势，壳体材质选用常用的ABS工程塑料即可满足使用强度要求，批量生产时采用注塑成型工艺，生产效率高，成本可控，表面无需额外做喷涂处理，本身的材质耐腐蚀性就可以满足通讯设备的使用环境要求。
