轴流式压缩机叶轮SolidWorks三维设计模型

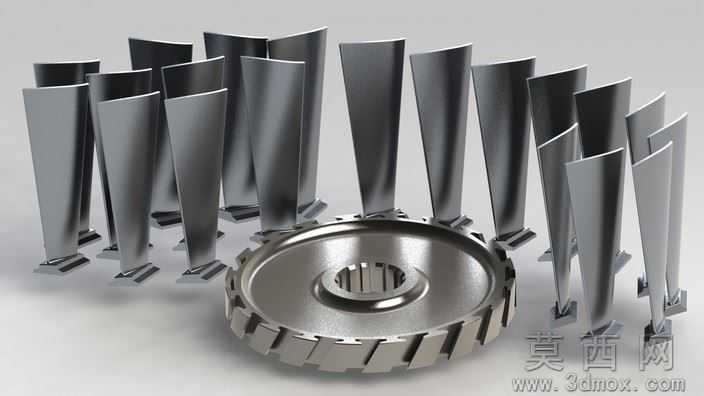

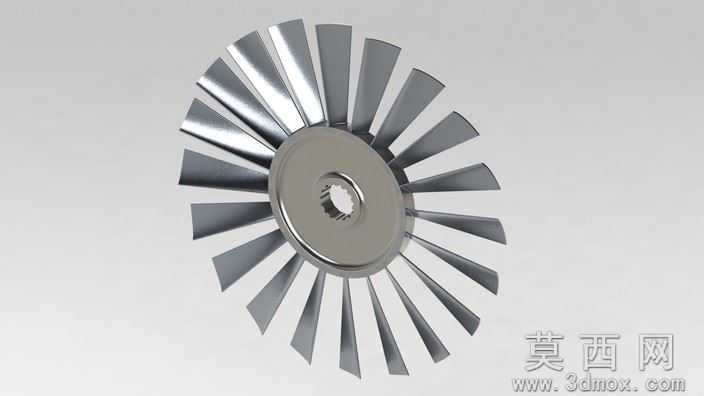

本模型为轴流式压缩机核心动叶轮组件，采用SolidWorks2011版本完成全参数化建模，建模过程遵循自底向上的设计逻辑：首先完成轮毂基体的回转特征创建，通过旋转凸台命令生成带中心花键孔的轮毂主体，对轮毂外缘的叶片安装榫槽采用阵列切除命令完成周向均布特征，保证每个安装槽的位置精度与尺寸一致性；随后完成单个动叶片的曲面建模，通过多组截面轮廓线放样生成叶身的扭曲翼型曲面，对叶根榫头部分进行实体加厚与特征修剪，确保叶根与轮毂榫槽的装配间隙符合工程设计要求，最后将单个叶片通过圆周阵列命令装配到轮毂对应位置，完成整级叶轮的整体装配建模。参数设计层面，模型严格按照轴流压气机的气动设计参数设定，叶片安装角、叶型弦长、轮毂比、叶片数量均符合小流量轴流压缩机的设计规范，所有特征尺寸均保留参数化驱动关系，可根据不同工况的压比、流量需求快速修改叶型参数与整体尺寸，适配不同功率等级的压缩机设计需求。渲染材质方面，模型整体赋予航空航天级铝合金材质，对金属表面添加轻微的磨砂质感与环境反射效果，还原压气机叶轮加工完成后的金属光泽，叶片前缘与轮毂端面添加细微的倒角高光效果，模拟精密机加工后的零件表面质感，渲染场景采用柔和的影棚环境光，清晰展现叶片的扭曲曲面形态与轮毂的结构细节。结构原理上，该叶轮为轴流压缩机的核心做功部件，工作时随主轴高速旋转，通过扭曲叶片对流入的气体做功，提升气体的压力与动能，叶片的翼型设计符合气体动力学原理，可有效降低气流流动损失，轮毂中心的花键孔用于与传动轴连接传递扭矩，周向均布的叶片保证气流沿轴向均匀流出，为后续的静叶整流环节提供稳定的流场条件。软件兼容层面，模型除原生SolidWorks格式外，还提供STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，STL格式可直接导入切片软件用于3D打印验证，不同格式的文件均保留完整的几何结构，无特征丢失与破面问题，可直接用于后续的仿真分析与加工编程。研发教学应用层面，该模型可作为压缩机设计课程的教学案例，帮助学习者理解轴流压气机叶轮的结构组成与设计逻辑，也可作为燃气轮机、涡轮冲压发动机等透平机械叶轮设计的参考原型，还可用于流体仿真分析的几何模型，开展压气机内部流场的数值模拟计算，同时也能作为精密铸造、五轴加工工艺设计的参考模型，辅助完成叶轮零件的加工工艺编制。
