狮子款气动压缩机CATIA三维设计模型

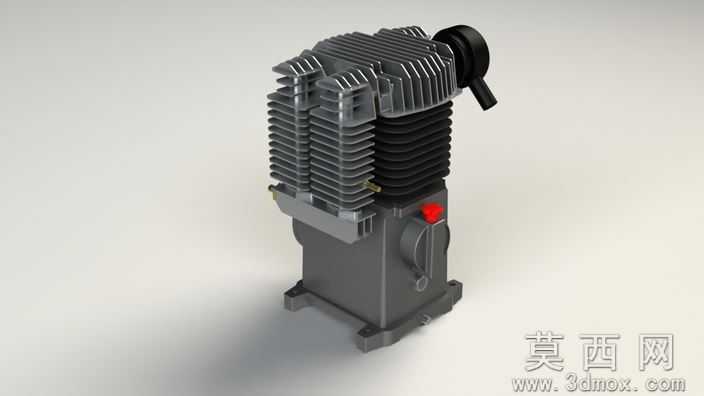

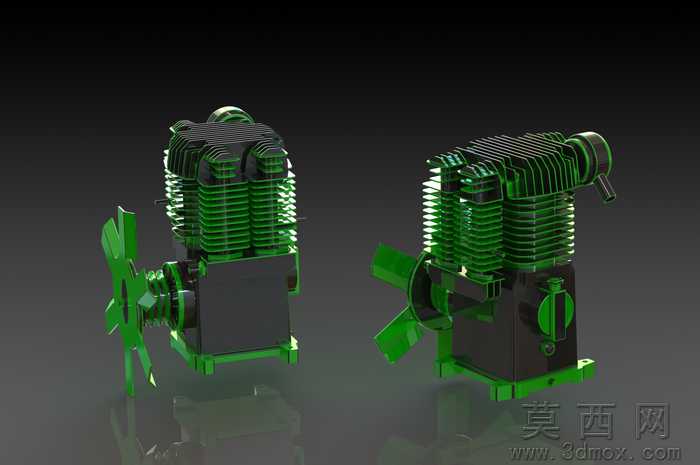

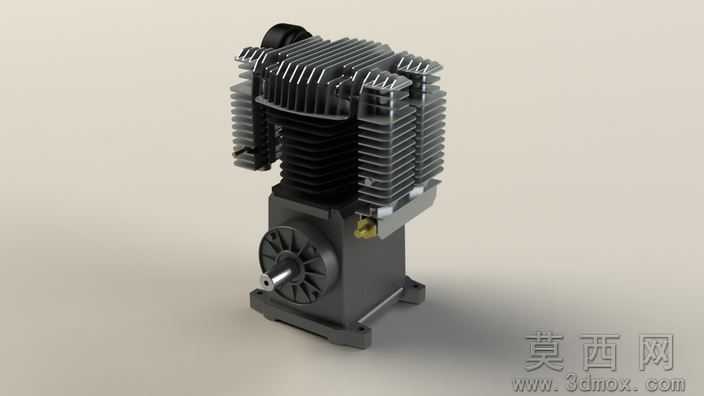

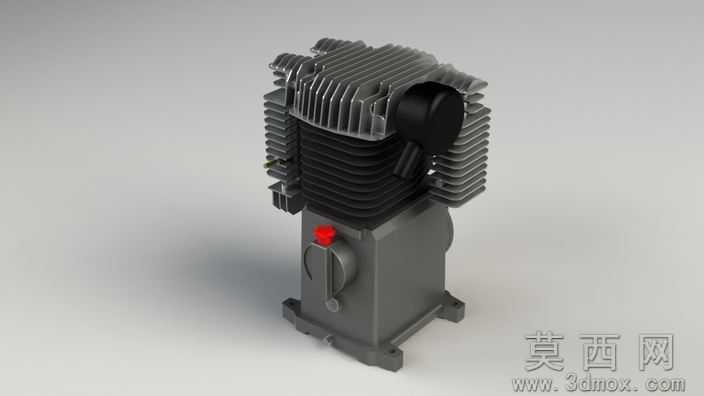

本模型为狮子款气动压缩机的高精度三维设计模型，建模阶段基于CATIA V5 R18平台完成全参数化构建，首先从核心传动结构入手，完成曲轴、连杆、活塞组件的尺寸链匹配，严格按照活塞式气动压缩机的行程参数、缸径规格设定基础特征，再逐步搭建缸体散热鳍片、端盖密封结构、底座安装位、输入轴连接结构等外部特征，所有特征均保留完整参数化建模历史，可直接修改关键尺寸完成同系列不同规格机型的快速变型设计。参数设计层面，模型严格还原真实气动压缩机的装配公差要求，对活塞与缸壁的配合间隙、曲轴轴承位的同轴度、散热鳍片的间距与厚度参数均做了精准设定，同时预留了进排气阀组、密封件的装配接口，可直接拓展为完整的整机装配模型。渲染材质部分，模型针对不同部件做了差异化材质设定：缸体散热结构采用铸铝哑光金属材质，还原铝合金压铸后的细腻磨砂质感；曲轴箱底座采用铸铁深灰哑光材质，体现铸铁部件的厚重质感；输入轴、紧固件采用光亮镀铬金属材质，密封件采用黑色橡胶材质，渲染后可清晰区分不同功能部件，直观展示整机外观效果。结构原理上，该模型完整复现活塞式气动压缩机的核心结构：上部多组带散热鳍片的缸体为压缩腔，内部活塞通过连杆连接下部曲轴箱内的曲轴结构，外部输入轴连接动力源后带动曲轴旋转，将旋转运动转化为活塞的往复直线运动，完成空气的吸入、压缩、排出过程，缸体外部密集的散热鳍片可增大散热面积，及时带走压缩过程产生的热量，保证设备持续稳定运行。软件兼容方面，模型除原生CATIA格式外，还提供STEP、IGES、STL等通用三维格式，可直接导入SolidWorks、UG、Pro/E等主流三维设计软件打开编辑，也可导入AutoCAD完成二维工程图的转换输出，适配不同设计人员的软件使用习惯。研发教学应用层面，该模型可作为气动元件研发阶段的结构验证载体，帮助设计人员快速完成结构干涉检查、运动仿真模拟，也可作为机械专业教学案例，用于讲解活塞式压缩机的工作原理、装配流程、参数化建模方法，还可用于产品宣传展示、3D打印样件制作等场景，为气动压缩机的设计、教学、展示环节提供完整的三维数据支撑。
