陶瓷镀金插针式管套接插件结构设计

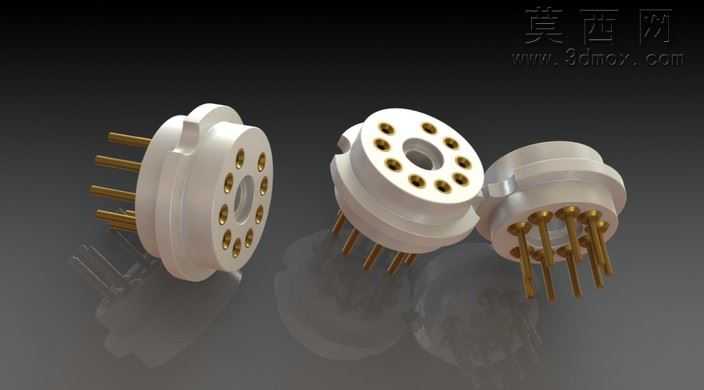

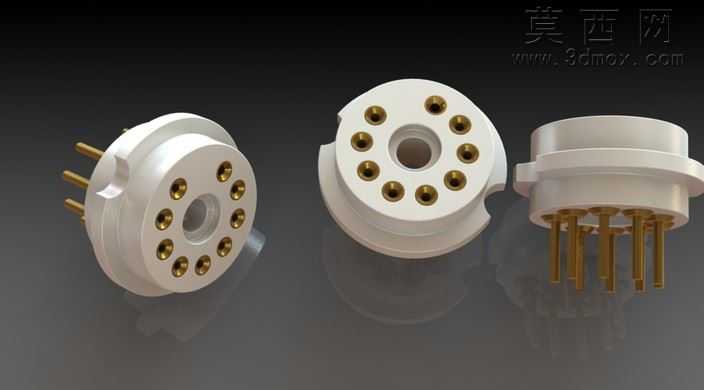

本作品为管套式电子接插件三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中优先遵循电子接插件的行业装配公差标准，对各部件的配合尺寸做了严谨的参数约束，确保模型可直接导出用于结构验证与生产开模参考。模型整体分为陶瓷绝缘基座、镀金导电插针、定位锁紧套三个核心组成部分，建模时首先绘制陶瓷基座的截面轮廓，通过旋转凸台命令生成基座主体结构，再对基座端面的插针安装孔做圆周阵列处理，八个安装孔沿基座中心环形等距排布，每个孔位的倒角、沉台尺寸都参照实际电子接插件的加工工艺做了细节还原，保证插针压装后的同轴度与结构稳定性。导电插针部分采用拉伸加端部倒角的建模方式，还原了镀金插针的细长圆柱结构，插针与基座安装孔采用过盈配合的参数设定，模拟实际生产中压装固定的装配关系。定位锁紧套部分通过旋转、切除命令完成卡扣与定位槽的结构设计，可实现接插件对接时的轴向锁紧，避免使用过程中出现松脱移位的问题。材质渲染阶段，陶瓷基座部分赋予高白度哑光陶瓷材质，调整材质的粗糙度与漫反射参数，还原工业陶瓷温润的哑光质感与轻微的表面反光特性；镀金插针部分赋予高反射金属金材质，调整金属度与反射光泽度参数，还原镀金层光亮的金属质感与清晰的环境反射效果；锁紧套部分赋予白色工程塑料材质，与陶瓷基座的质感做明确区分，突出不同部件的材质差异。渲染时采用三点布光方案，主光源从侧上方45度角打亮模型主体，勾勒出接插件的轮廓结构，辅光源补亮暗部细节避免阴影死黑，背光源打亮模型边缘提升整体层次感，地面添加微弱的反射效果，让三个不同角度摆放的接插件模型呈现出自然的倒影，增强画面的真实感。设计思路上，这款接插件针对音频前置放大设备的连接需求做了结构优化，陶瓷基座相比传统塑料基座具备更好的绝缘性能与抗老化能力，镀金插针具备更低的接触电阻与更强的抗氧化能力，可长期保证音频信号传输的稳定性，环形排布的八针结构可满足多声道音频信号的传输需求，整体结构紧凑，装配逻辑清晰，既满足电气连接的性能要求，也兼顾了生产装配的工艺可行性。
