多规格快速压紧钩钳工装夹具设计

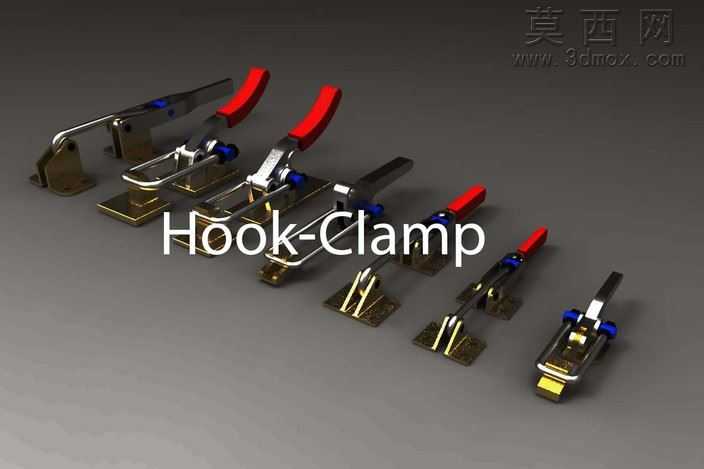

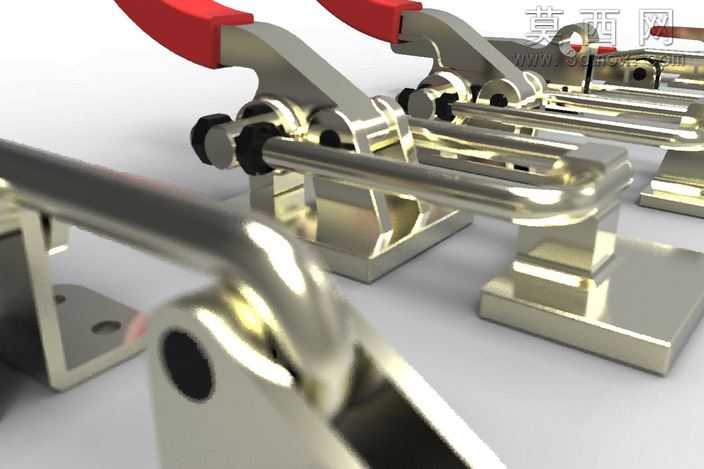

本作品为系列化钩式快速压紧夹具三维模型，覆盖HC14至HC20共7种不同规格尺寸，可适配不同装夹行程、压紧力需求的工业装夹场景。建模过程采用参数化设计思路，先完成基准规格HC14的全零件建模，再通过参数驱动调整各部件尺寸，快速衍生出其余6种规格的模型，保证同系列产品结构逻辑统一、零件特征可追溯。模型完整还原了钩钳的全部结构细节：包含带防滑红色握套的操作手柄、铰接转轴组件、带黑色耐磨轴套的传动销轴、镀铬抛光的压紧钩臂、带安装孔的方形固定基座，所有零件间的装配约束完全按照实际工装的运动逻辑设置，可实现手柄扳动时钩臂联动压紧、松开的完整动作仿真，不存在干涉错位问题。材质与渲染阶段，针对不同部件的实际材质属性分别调整参数：金属结构件采用高反光镀铬金属材质，还原五金工装表面抛光镀锌的亮面金属质感，精准呈现金属边缘的高光反射与曲面光影过渡；手柄握套采用哑光红色橡塑材质，添加细微的颗粒质感模拟防滑握把的触感；转轴处的黑色轴套采用哑光工程塑料材质，区分不同部件的材质差异。渲染时采用柔和的影棚布光，多角度打光凸显金属部件的光泽感与结构棱角，清晰展示钩钳的装配关系与外形特征。设计上该系列钩钳属于快速夹钳的衍生类型，采用肘节自锁结构，扳动手柄到达锁止位置后可形成稳定的机械自锁，提供持续可靠的压紧力，避免装夹过程中松脱，相比传统螺栓压紧方式可大幅提升装夹效率，适用于工装焊接、工件装配、板材固定、模具加工等多种需要快速压紧固定的生产场景，基座预留的标准安装孔可直接通过螺栓固定在工作台面，安装便捷通用性强。模型结构严谨，细节还原度高，可直接用于工装方案选型展示、装配教学演示、非标设备设计参考等用途。
