化油器加工用手动多轴钻床夹具结构

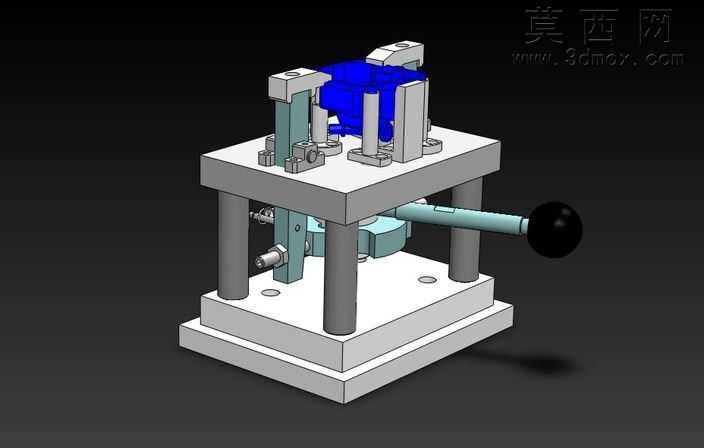

本模型为面向化油器类小型壳体零件多孔同步加工设计的手动多钻夹具，采用SolidWorks完成全参数化三维建模，所有零件均按照机械加工工装的实际设计规范构建，装配关系完整无干涉，可直接用于工装设计参考与结构拆解学习。模型整体采用立式双层板柱支撑结构，底部为带安装孔的方形基座，通过四根等高导向立柱连接上层定位安装板，形成稳定的刚性框架，保证钻削加工过程中的结构刚度，避免切削振动影响孔位加工精度。夹具的手动驱动部分采用偏心轮式锁紧机构，侧面伸出带黑色胶木握球的操作手柄，扳动手柄即可通过内部连杆机构带动中部的夹紧升降组件动作，实现工件的快速装夹与松脱，操作行程经过合理设计，单次扳动即可完成夹紧动作，无需额外锁紧操作，适配批量加工场景下的快速上下料需求。工件定位区域设置有专用的仿形定位块，针对化油器壳体的不规则外形做了贴合型面设计，搭配多个可调式压紧座与限位挡块，可实现工件的完全定位，限制六个自由度，保证每次装夹的位置一致性，避免多孔加工时出现位置度超差问题。建模过程中对所有配合面做了公差适配设计，导向立柱与上下板的配合、夹紧机构的运动副均按照实际装配要求设置了合理间隙，渲染阶段对不同零件做了区分化材质赋予：基座与立柱采用磨砂钢材材质呈现金属哑光质感，操作手柄的握球采用黑色电木材质，定位压紧组件做了发蓝处理的金属质感，被夹紧的化油器工件采用蓝色工程塑料材质区分，整体渲染效果清晰展现夹具的结构层次与工作状态。该夹具的设计思路围绕小型异形壳体的多孔同步加工需求展开，通过标准化的柱式框架搭配手动快速锁紧机构，在保证装夹刚性与定位精度的前提下，尽可能降低工装制造成本与操作复杂度，无需额外气动、液压动力源即可使用，非常适配小型机加工车间的小批量零件生产场景，模型同时保留了STEP/IGES通用格式，可导入其他三维软件进行结构修改与工程图导出。
