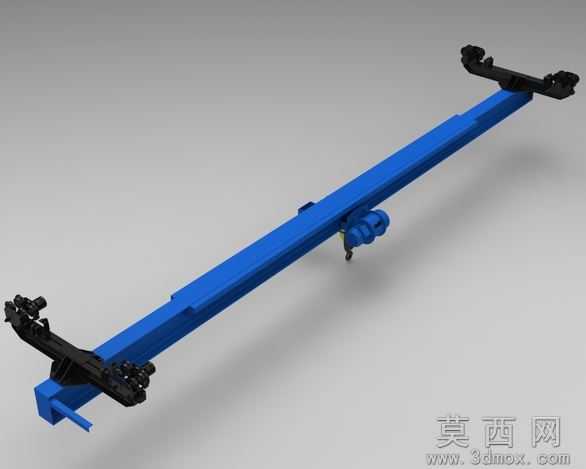

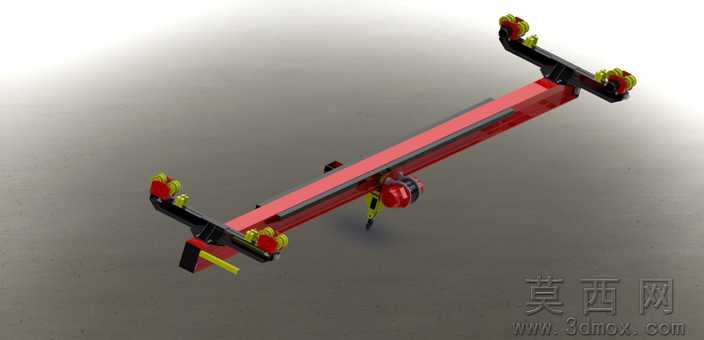

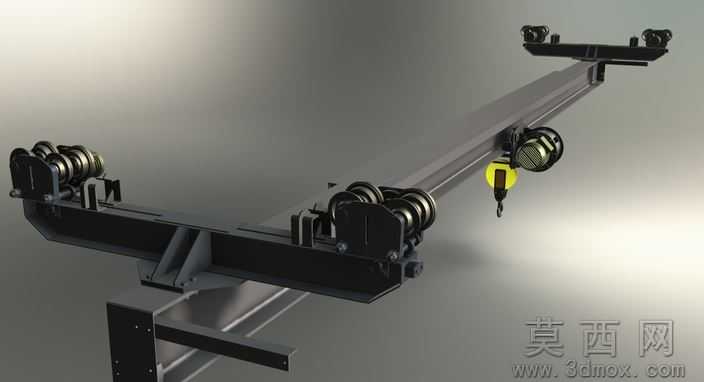

单梁桥式起重机电动葫芦SolidWorks模型

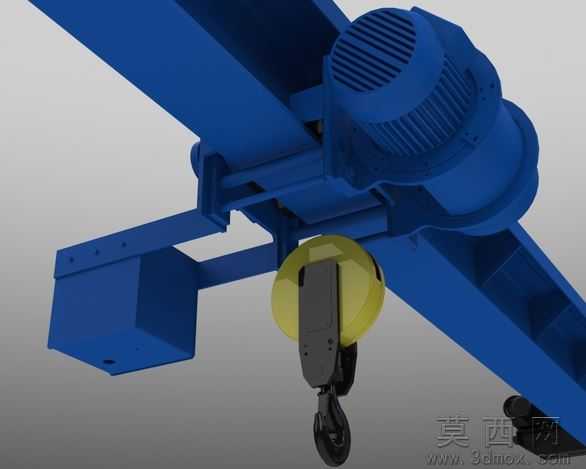

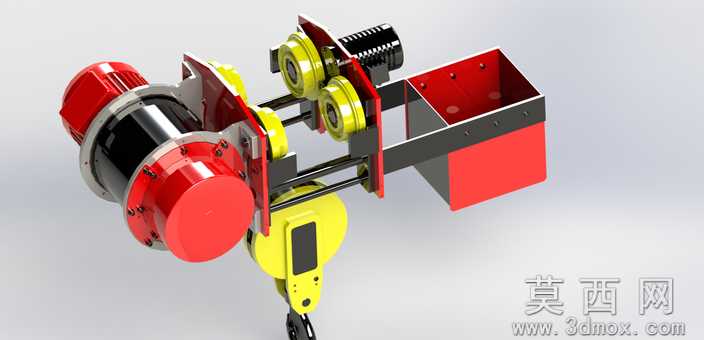

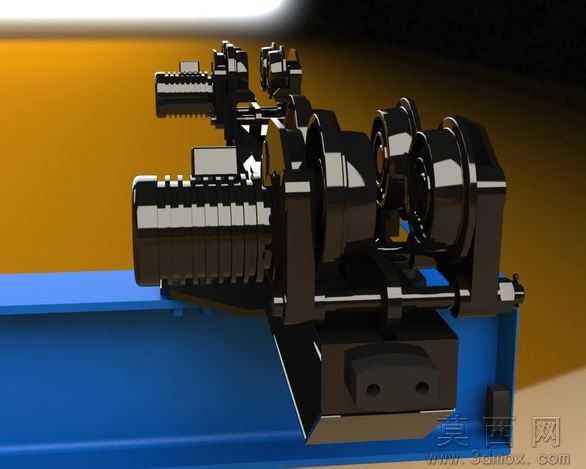

本模型为单梁桥式起重机配套的电动葫芦总成三维设计，采用SolidWorks2011完成全参数化建模，同时导出STEP、IGES通用格式可适配多数三维CAD软件打开使用，附带STL格式文件可直接用于3D打印验证结构。建模过程严格遵循起重机械设计规范，对电动葫芦的核心结构做了完整还原：上部为端梁行走机构，集成了带散热筋结构的驱动电机、行走轮组、端梁连接支架，电机外壳的散热沟槽做了精细化建模，还原了铸件的壳体厚度与安装定位孔位，端梁支架采用钢板焊接结构的建模逻辑，准确还原了筋板布置、螺栓连接孔的位置与尺寸，保证行走机构与主梁的装配匹配度。中部为起升机构核心，还原了卷筒组件、钢丝绳缠绕路径、导绳器结构，下方的吊钩组做了分件建模，包含吊钩滑轮罩、吊钩螺母、推力轴承、吊钩本体、滑轮组等零件，滑轮罩采用半透明黄色材质渲染，还原实际产品的工程塑料外观质感，吊钩的防脱卡舌结构也做了完整呈现，符合起重作业的安全设计要求。模型装配过程采用自下而上的设计思路，先完成单个零件的参数化建模，再按照实际装配约束完成总装，添加了符合实际工况的配合关系，可在软件中模拟葫芦沿主梁行走、吊钩起升下降的动作过程。渲染阶段采用金属材质与工程塑料材质区分不同零件，电机外壳、端梁结构采用蓝色金属漆材质，还原起重设备常用的涂装外观，吊钩、钢丝绳采用金属原色材质，滑轮罩采用半透明黄色工程塑料材质，整体渲染效果贴近真实工业产品的视觉表现。模型结构完整无缺失零件，各部件的尺寸比例符合实际电动葫芦的设计参数，可用于起重机械的课程设计、方案展示、结构改进参考，也可作为起重设备相关的虚拟仿真、动画制作素材使用，文件中附带的效果文件可直接查看成品渲染效果，无需重新调整材质参数即可用于方案汇报场景。
