电吉他双摇浮动琴桥颤音系统结构模型

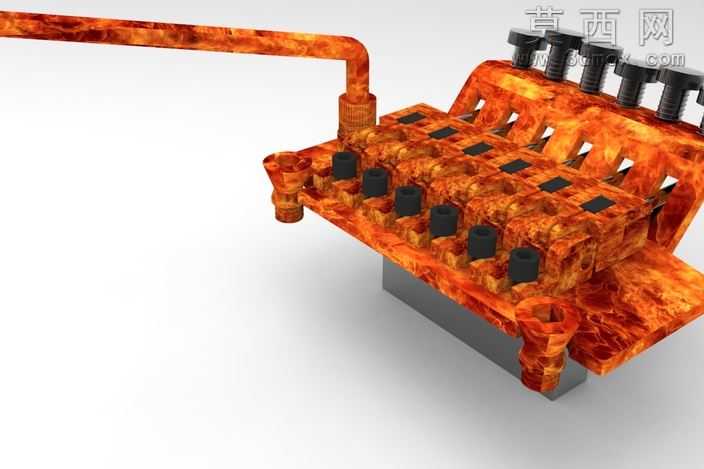

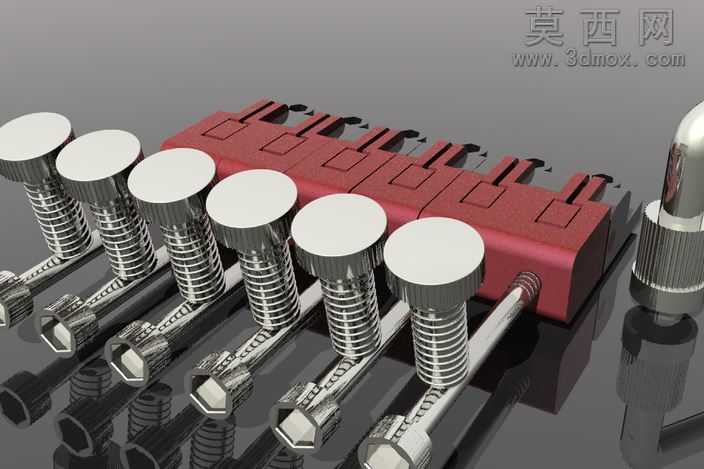

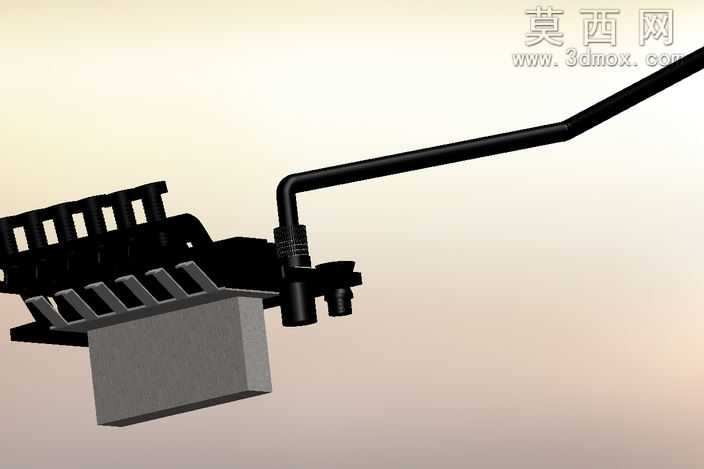

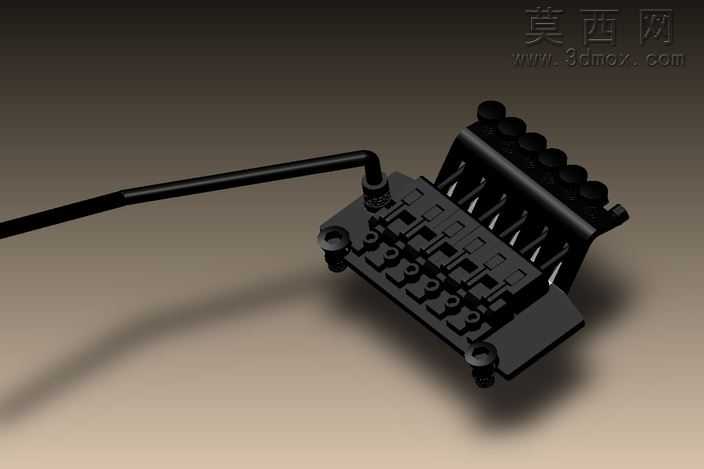

本模型为电吉他双摇类型浮动琴桥颤音系统的完整三维结构建模成果，建模过程严格遵循实体电吉他颤音系统的真实装配逻辑与尺寸比例，完整还原了双摇琴桥的全部功能结构。建模阶段首先梳理了浮动颤音系统的核心运动逻辑：以琴桥底座的两个支撑刀口为旋转支点，实现摇把下压、上提时的琴桥整体俯仰动作，进而改变琴弦张力实现音高的连续变化，建模时对刀口支撑结构的配合间隙做了符合真实装配要求的参数设置，保证结构运动逻辑的合理性。模型完整构建了所有功能部件：包括带安装固定孔的琴桥主体底座、六组独立的琴弦鞍座组件、鞍座上的琴弦固定锁块与高度调节螺丝、琴桥尾部的六个独立琴弦微调旋钮、琴桥前端的摇把安装基座与可拆卸式操作摇把、琴桥背部的弹簧挂接结构，每一个部件的细节都做了精细化处理，比如微调旋钮的防滑滚花纹理、鞍座上的琴弦定位凹槽、锁块上的内六角螺丝孔位都完全还原真实零件的特征。材质与渲染阶段，针对琴桥整体采用的黑色金属电镀工艺，赋予了模型哑光黑金属材质，调整材质的反光度与粗糙度参数，还原五金电镀件细腻的金属质感，同时对调节螺丝、刀口支撑位置做了轻微的金属高光区分，突出不同功能部件的材质差异；渲染时采用柔和的侧上方打光，清晰呈现琴桥各部件的层次结构，在模型下方投射柔和阴影，增强整体的立体感与真实感。设计思路上，该模型完整复现了弗洛伊德玫瑰款双摇颤音系统的经典结构，既可以作为乐器配件设计的参考模型，也能用于电吉他维修、改装的结构原理演示，所有部件的装配关系都符合真实产品的拆装逻辑，可直接用于结构拆解演示、装配动画制作等场景，帮助使用者直观理解双摇颤音系统的工作原理与各部件的功能作用。
