电吉他双摇浮动颤音琴桥结构设计

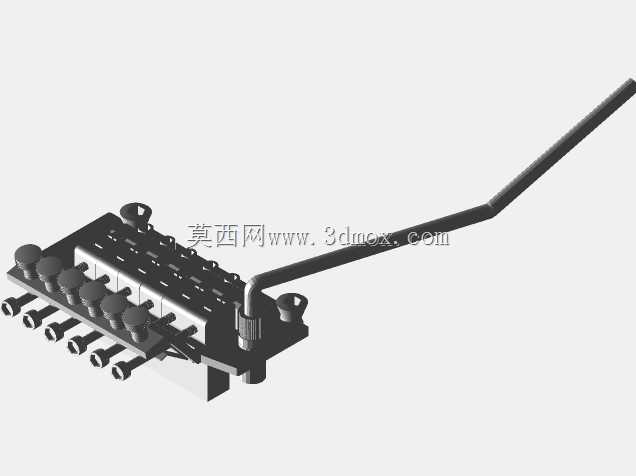

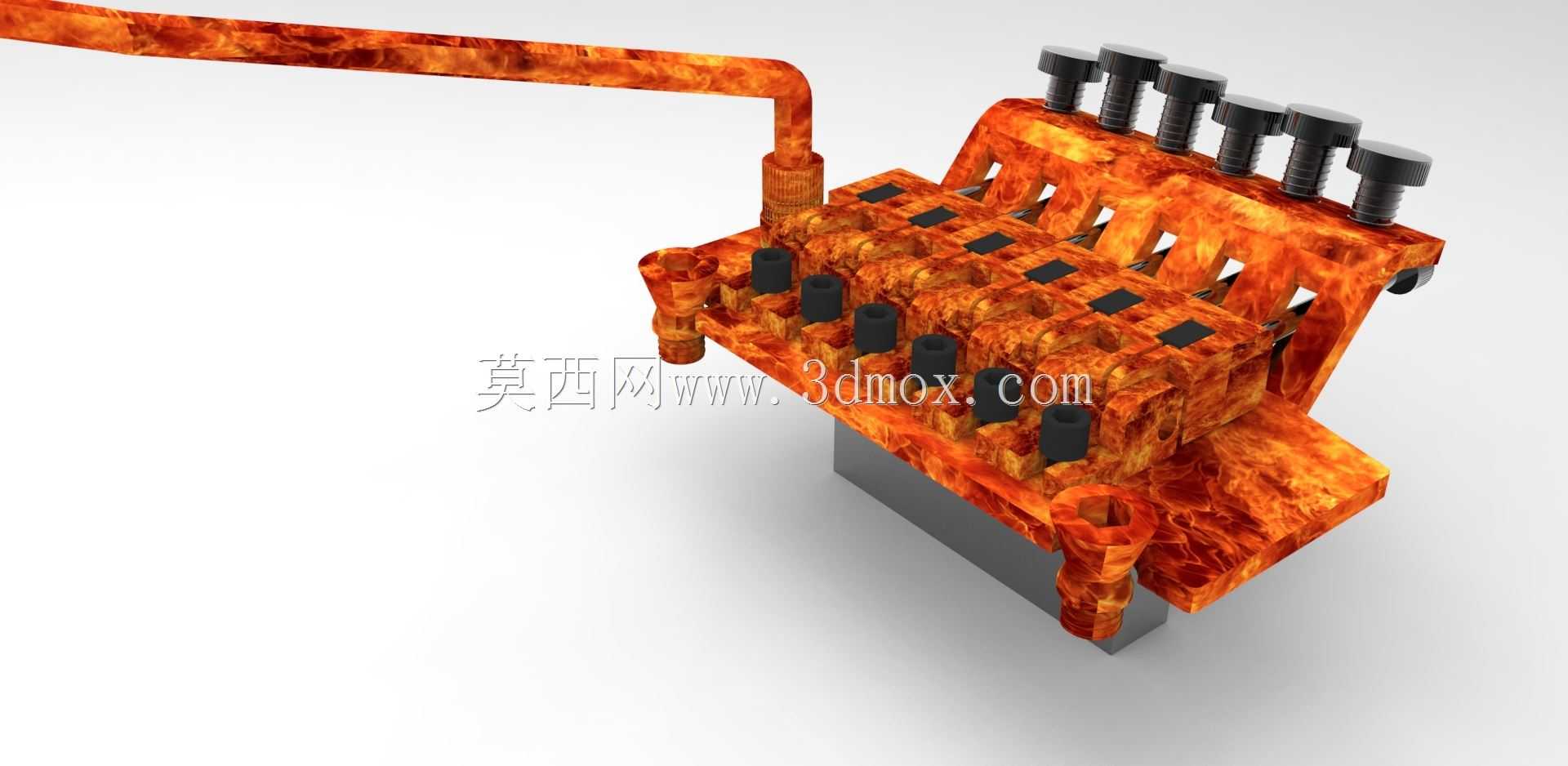

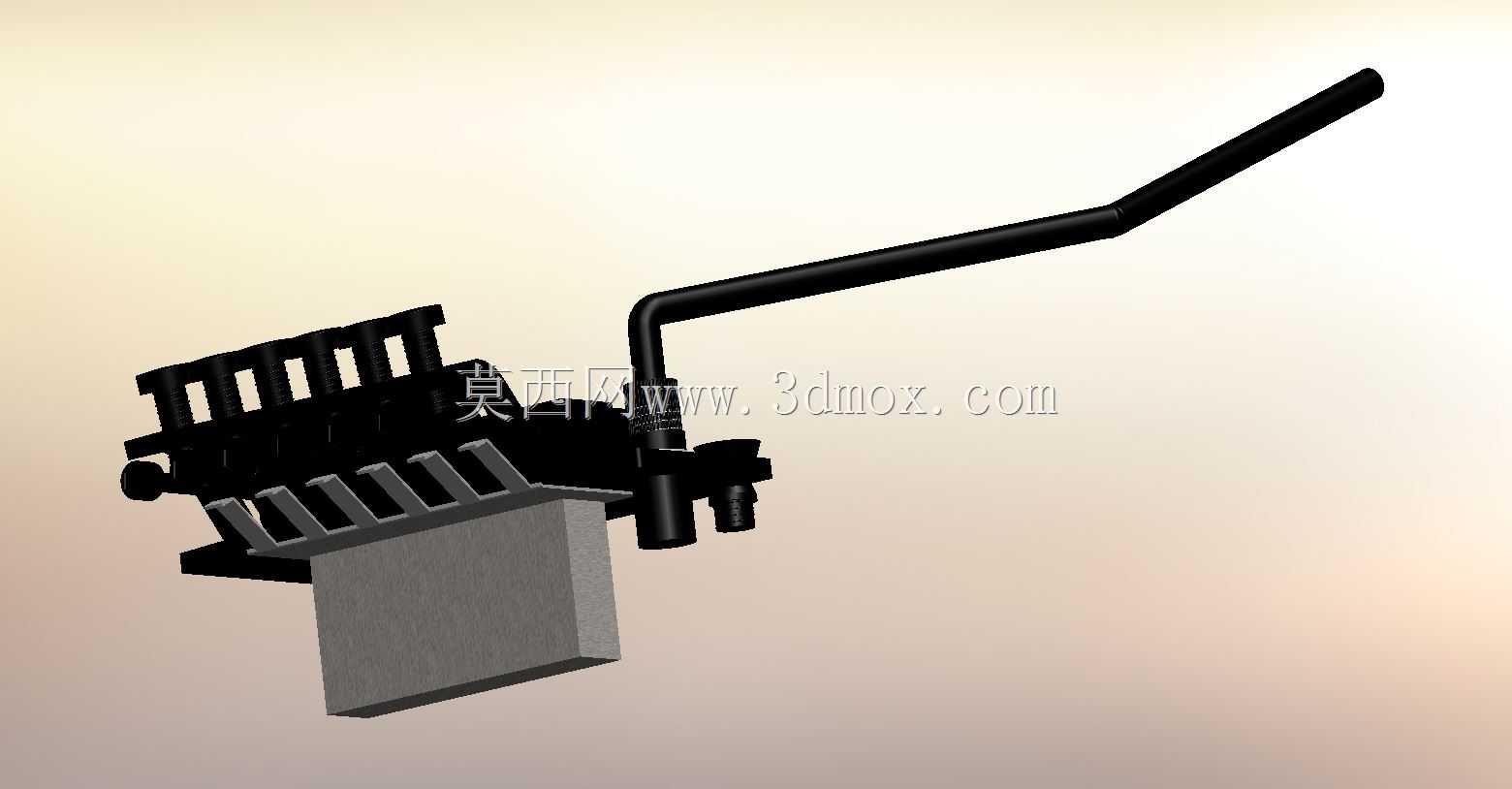

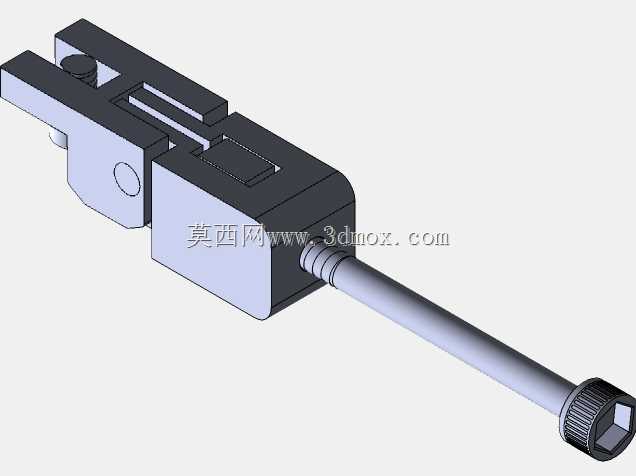

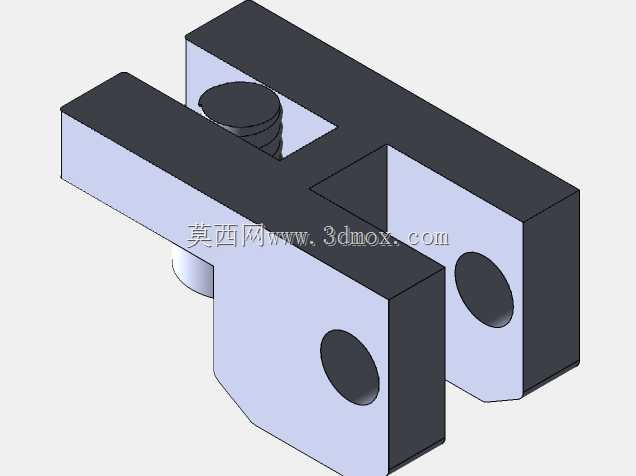

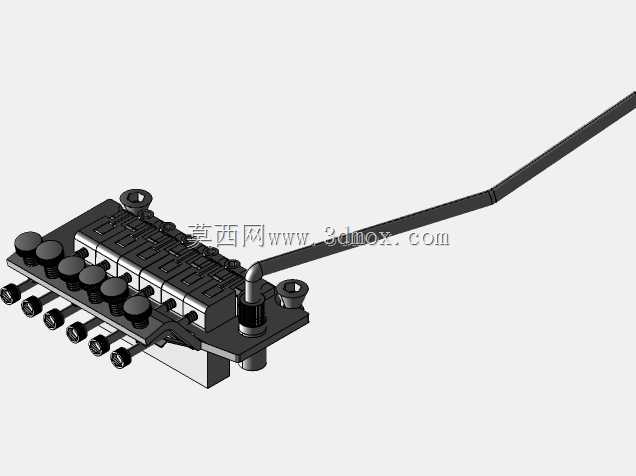

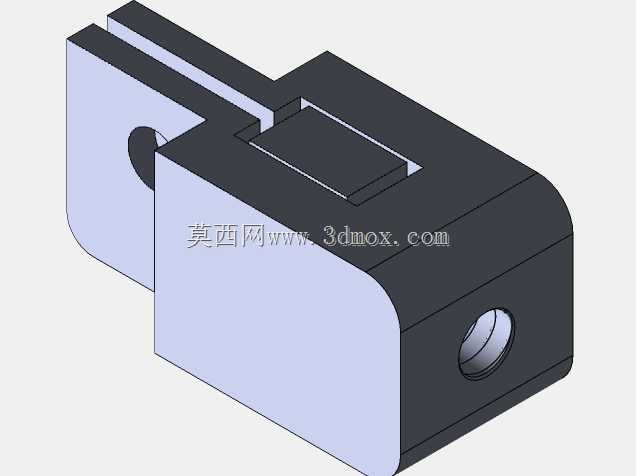

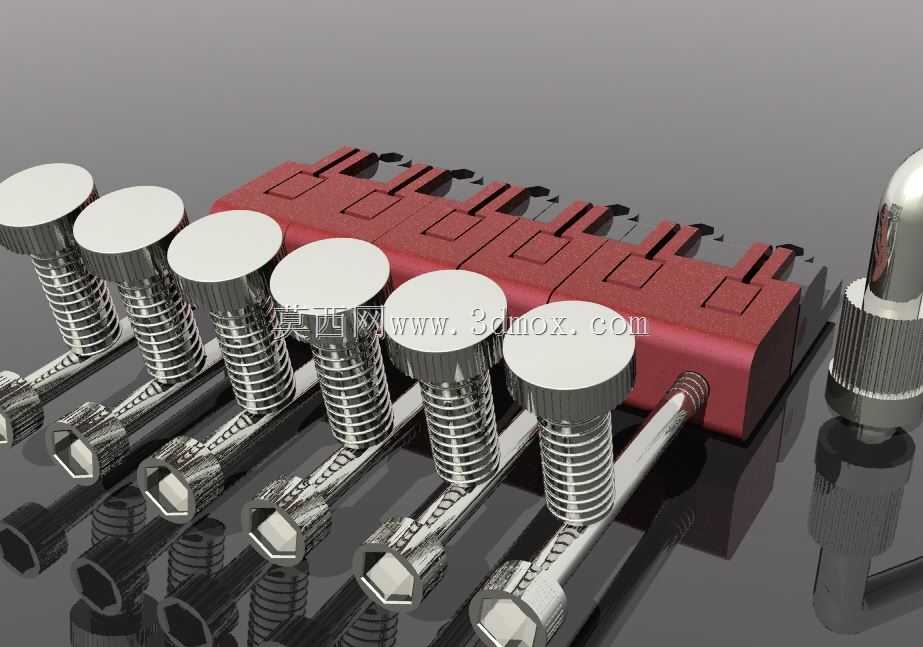

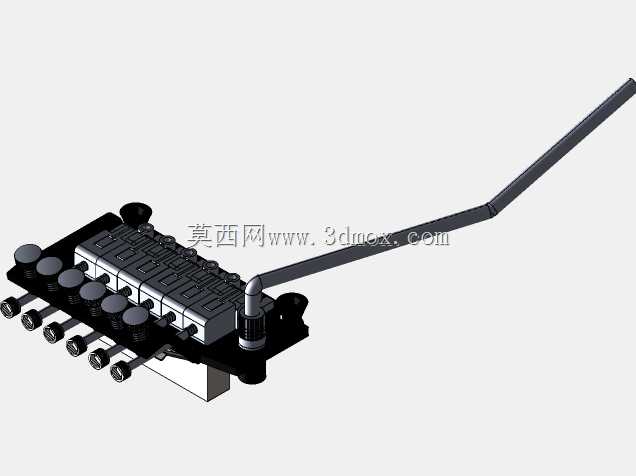

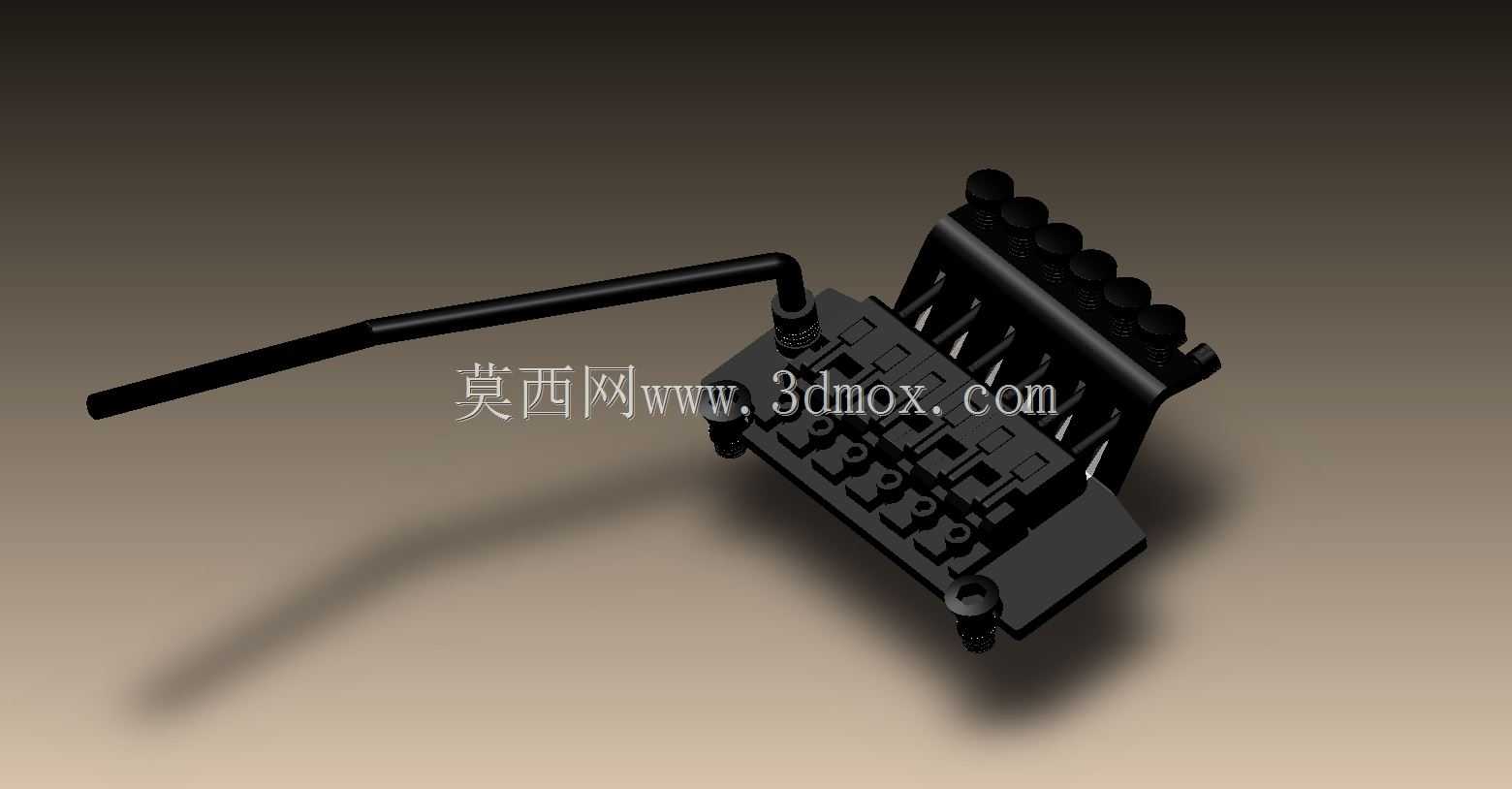

该结构为电吉他配套的浮动式颤音琴桥组件，是电吉他演奏系统中承担弦距固定、音准维持、颤音音效输出的核心功能部件，主要应用于电声乐器制造、吉他改装升级、乐器维修替换等场景，适配搭载双摇系统的实心电吉他产品，是重金属、摇滚、融合类电吉他演奏场景中实现特殊音效的关键硬件。从实际用途来看，该组件一方面承担六根吉他琴弦的固定与拉力承载，将琴弦的振动有效传导至吉他琴身，保障琴弦振动的传导效率，维持基础音准的稳定性；另一方面通过摇杆操作带动琴桥整体绕支点摆动，改变琴弦的张紧程度，实现音高的连续起伏变化，输出自然流畅的颤音音效，同时支持演奏过程中的大幅度压杆、拉杆操作，实现俯冲、升调等特殊演奏效果，满足专业乐手的多样化演奏需求。从功能特性来看，该结构采用独立弦码设计，每一组弦码可单独进行前后位置、上下高度的微调，能够精准匹配不同规格琴弦的安装需求，实现每根琴弦的八度音准校准与弦距高度调整，适配不同演奏习惯的乐手使用需求；琴桥主体采用高强度合金材质加工，整体结构刚性充足，在频繁的摇杆操作下不会出现结构形变，保障长期使用后的音准稳定性；摇杆采用弯折式人体工学设计，握持操作顺手，摆动行程顺滑无卡顿，操作反馈清晰。从设计思路来看，该结构采用刀口式支点配合弹簧平衡系统的设计逻辑，琴桥主体通过刀口结构与琴身安装座接触形成摆动支点，琴身背面配套的拉力弹簧与正面琴弦拉力形成动态平衡，在非操作状态下琴桥维持水平稳定状态，操作摇杆时可顺畅摆动，松开摇杆后可精准复位至初始位置，避免摇把操作后出现音准偏移；整体结构采用模块化设计，弦码、锁弦组件、摇杆接口均为可拆分结构，便于后续的部件更换与维护调整。从安装边界来看，该组件适配标准双摇琴身的安装开槽尺寸，安装时需在琴身正面预留对应尺寸的琴桥嵌入槽，琴身背面预留弹簧仓空间用于安装平衡弹簧与拉钩结构；琴桥安装座的固定孔位采用行业通用间距设计，可直接替换同规格的常规双摇琴桥组件，安装时需保证支点刀口与琴身表面平行，弦码安装方向与琴弦走向完全一致，摇杆安装后摆动范围不会与琴身表面、拾音器组件产生干涉，六组弦码的间距匹配标准电吉他的琴弦排布间距，可适配009到011规格的常规电吉他琴弦安装使用。
