自行车车把替换式堵头塞三维设计作品

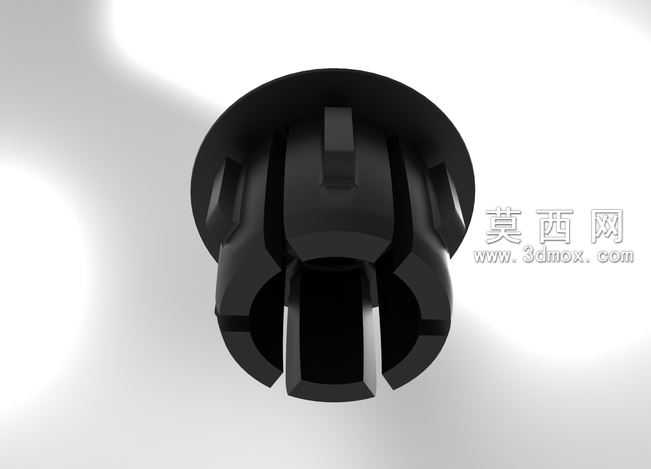

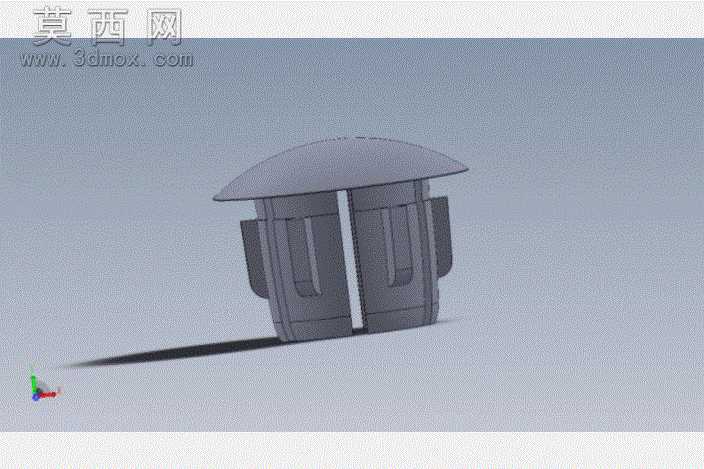

本作品为适配斯科特Speedster 60车型设计的替换式车把堵头，采用三维参数化建模方式完成全结构设计，建模过程中首先基于原车把管内径尺寸确定塞体的基准直径，通过多段卡扣式结构设计实现免工具快装的使用需求。建模阶段首先构建顶部蘑菇状端盖的曲面轮廓，通过放样命令生成平滑过渡的弧形顶面，保证端盖边缘与车把端面贴合后无突兀凸起，避免骑行过程中剐蹭衣物或造成磕碰伤害；塞身部分采用多瓣式弹性卡扣结构，每瓣卡扣外侧设置导向斜面与限位凸台，安装时卡扣受车把内壁挤压向内收拢，推入到位后凸台卡入车把内壁的对应限位位置，依靠塑料材质自身的弹性形变实现稳固固定，无需额外粘接或螺丝紧固，拆卸时只需用扁平工具从边缘撬动即可取出，兼顾安装牢固度与维护便捷性。材质设定上整体选用哑光黑色硬质工程塑料，渲染阶段调整材质的粗糙度参数模拟磨砂质感，避免亮面材质在户外使用时产生反光干扰，同时匹配原车配件的视觉风格；结构设计上对卡扣根部做圆角过渡处理，降低反复拆装过程中的应力集中风险，提升部件的耐用寿命。设计过程中反复校核塞体与车把的配合公差，将卡扣的外扩尺寸设置为略大于车把内径，保证不同生产批次的车把都能获得足够的卡紧力，端盖直径略大于车把外径，完全覆盖车把的金属切割端面，避免尖锐的金属切口划伤骑行者。整体模型完成后通过渲染软件生成产品展示图，还原哑光黑塑料的真实质感，清晰展示卡扣的分布结构与端盖的弧形轮廓，结构设计简洁实用，在满足替换配件功能需求的前提下，尽可能简化生产加工的模具结构，降低量产成本，适配日常骑行、健身运动等多场景下的自行车维护替换需求。
