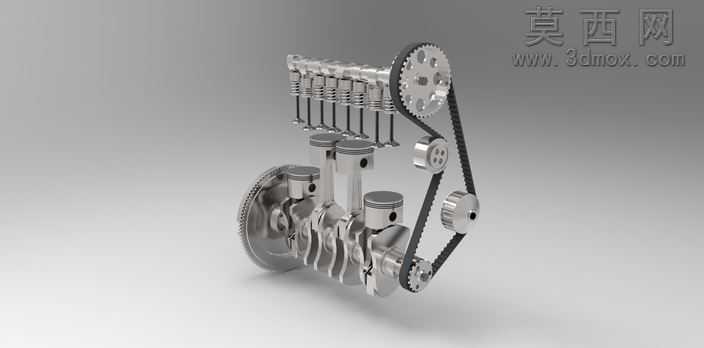

直列四缸曲柄活塞配气传动机构模型

本作品为直列四缸发动机核心动力与配气传动机构的三维建模成果，建模过程严格遵循内燃机曲柄连杆机构、配气机构的真实运动逻辑与尺寸比例，完整还原了直列四缸动力单元的核心结构组成。建模阶段首先以曲柄连杆机构的运动学参数为基准，确定曲轴的曲柄销布置角度、活塞行程与连杆长度的匹配关系，依次完成曲轴主轴颈、曲柄销、平衡块的特征建模，保证四个曲柄销按照180度相位角均匀布置，契合直列四缸发动机的点火顺序逻辑；随后完成活塞本体、活塞环槽、活塞销座的细节建模，搭配连杆杆身、连杆大头盖、轴瓦结构的特征搭建，确保活塞销、连杆小头、连杆大头与曲柄销的装配约束完全符合机械配合要求，可实现无干涉的往复-旋转运动转换。配气机构部分完整搭建了顶置气门、气门弹簧、气门挺柱、凸轮轴的对应结构，还原了每缸进排气门的布置位置与弹簧支撑结构，同时完成正时传动系统的建模：包含曲轴前端正时带轮、凸轮轴端正时带轮、正时张紧轮、正时齿形带的细节特征，齿形带的齿形参数与带轮齿槽完全匹配，张紧轮的压紧位置符合正时系统的张紧逻辑，可直观展示曲轴与凸轮轴的2:1传动比关系。材质渲染阶段针对不同零部件的真实材质属性进行参数调整，曲轴、凸轮轴、带轮、张紧轮等钢制部件赋予抛光金属材质，调整金属粗糙度与反射参数还原机加工金属的质感；活塞、挺柱等铝合金部件赋予亚光浅银金属材质，区分与钢制部件的视觉差异；正时齿形带赋予黑色橡胶材质，添加细微的颗粒质感还原橡胶件的表面特征；气门弹簧调整金属丝的反光参数，还原弹簧的金属光泽。整体装配过程严格校验各运动部件的干涉情况，确保曲轴转动时可带动活塞往复运动、通过正时带驱动凸轮轴转动，完整呈现内燃机核心机构的运动传递逻辑，可用于动力机械结构原理展示、机械传动教学演示等场景，模型结构完整，各部件特征清晰，装配关系准确，能够直观展现曲柄活塞系统的工作原理与结构组成。
