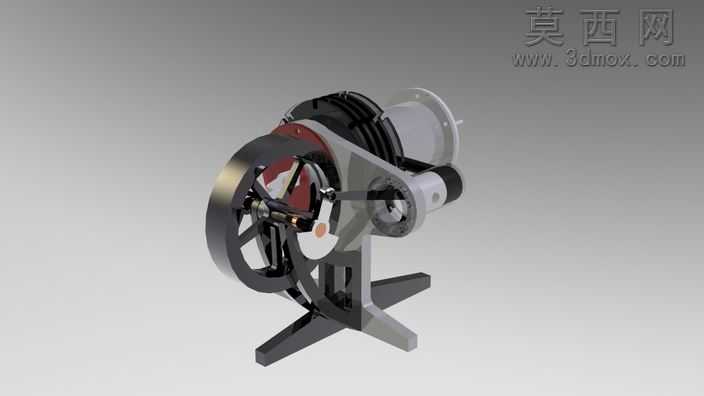

斯特林发动机结构展示三维设计作品

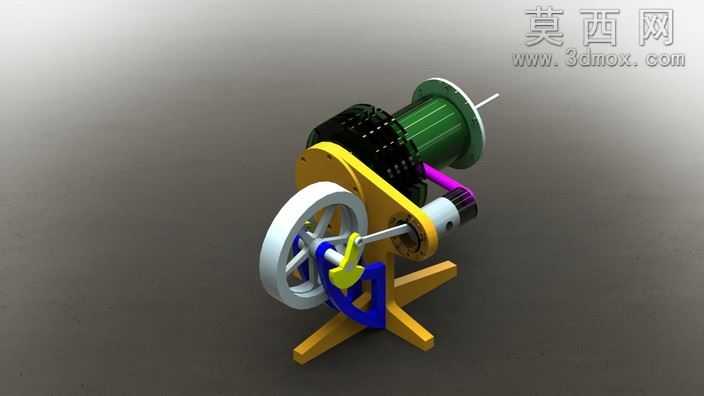

本作品为斯特林发动机的三维建模设计成果，建模阶段依托主流三维机械设计软件完成全参数化构建，首先对斯特林发动机的核心工作原理进行拆解，将整套装置划分为动力输出轮组、传动曲柄连杆机构、换热气缸组件、支撑机架四大模块逐一建模。建模过程中严格遵循机械设计的尺寸配合规范，对飞轮的轮辐减重结构、曲柄的偏心距参数、连杆的铰接间隙、气缸的密封配合面、换热管路的弯折曲率都做了精准还原，每一个零件的特征都通过草图拉伸、旋转、扫掠、布尔运算完成，对铰接位置的轴孔配合、紧固件的安装位都做了符合实际装配逻辑的约束设置，确保模型可直接用于虚拟装配验证与运动仿真。渲染阶段采用工作室级光影环境，为不同零件赋予了贴合实际加工工艺的材质：支撑机架与主体支架赋予了哑光黄烤漆材质，还原教学演示类模型的醒目外观；飞轮采用亮银色金属材质，模拟铝合金机加工后的细腻金属光泽，表面添加了细微的车削纹理提升真实感；动力气缸部分采用深绿色金属漆搭配黑色散热鳍片材质，还原气缸组件的工业质感；传动连杆与铰接部件赋予镀铬亮面材质，区分运动部件与固定结构；换热管路采用紫色与黑色的橡胶软管材质，还原管路的柔韧质感。材质调节过程中针对不同材质的粗糙度、反射率、环境光遮蔽参数做了反复调试，避免出现塑料感过重的问题，同时通过三点布光方案突出模型的结构层次，主光从侧上方打亮主体结构，补光弱化暗部死黑，轮廓光勾勒飞轮与气缸的边缘轮廓，让整体渲染图清晰展现每一处结构细节。设计思路上围绕斯特林发动机外燃循环的工作特性，将封闭气缸内的工质膨胀、冷却压缩的动力传递路径做了可视化呈现，支架采用三角支撑结构保证整体放置的稳定性，飞轮的配重设计符合动能储存的功能需求，整体模型既完整还原了斯特林发动机的机械结构，也通过材质与渲染优化提升了视觉展示效果，可用于机械原理教学演示、动力装置结构科普、相关设计方案的参考借鉴。
