博世力士乐T形异形紧固螺栓三维设计

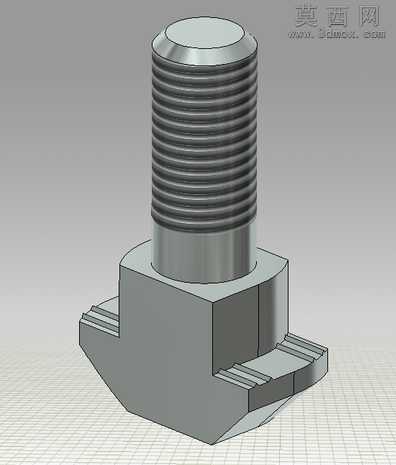

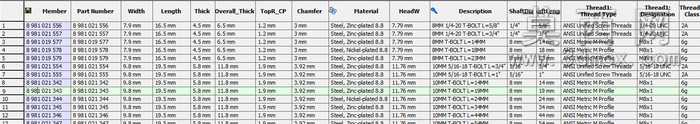

本模型为博世力士乐T形紧固螺栓的iPart参数化建模成果，建模阶段基于Autodesk Inventor平台完成全参数驱动设计，完整覆盖该系列T形螺栓的15个规格变异，通过参数表关联螺纹公称直径、螺杆长度、T形头部宽度、头部卡槽尺寸等核心尺寸变量，实现单文件下全系列规格的快速切换调用，无需重复建模。建模过程严格遵循机械设计标准与博世力士乐原厂零件尺寸规范，螺纹部分采用精确的螺旋扫掠特征生成，还原真实螺纹牙型轮廓与螺距参数，避免简化螺纹带来的装配干涉问题；T形头部的防滑卡槽结构采用拉伸切除与倒角组合特征制作，精准还原卡槽的倾斜角度、齿纹深度与过渡圆角，保证零件与对应型材槽位的卡合精度。材质配置阶段为模型赋予金属钢材材质，调整材质的漫反射、粗糙度与金属度参数，模拟高强度紧固件的哑光金属质感，螺杆与头部的过渡圆角处做了平滑处理，还原真实机加工零件的表面质感。渲染阶段采用工作室光照环境，添加柔和的环境光与定向主光源，突出螺纹的层叠纹理与T形头部的结构轮廓，背景搭配网格基准面，清晰展现零件的比例尺寸与结构形态。设计思路围绕工业装配场景的实际需求展开，T形头部的结构设计适配工业铝型材的槽道安装场景，可直接卡入型材槽内完成快速定位装配，无需额外的螺母预埋工序，大幅提升装配效率；参数化iPart的设计形式适配不同规格铝型材、不同锁紧力需求的装配场景，设计师可直接在装配环境中调用对应规格的模型，自动完成尺寸匹配与装配约束，有效缩短工业输送线、设备机架、工装夹具等产品的设计周期。模型的所有特征均做了参数化关联，修改核心参数即可衍生新的规格变体，具备良好的可编辑性与拓展性，可直接用于装配干涉检查、工程图生成、运动仿真等后续设计环节。
