船用三叶螺旋桨三维结构设计模型

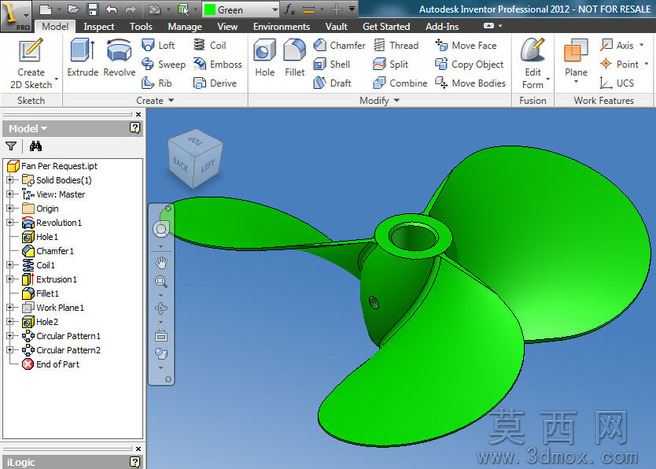

本模型为船用三叶螺旋桨完整三维设计成果，建模阶段遵循船舶推进部件的专业设计逻辑，首先以螺旋桨盘面比、叶厚分布、螺距比核心参数为基准，绘制桨叶的翼型截面轮廓线，通过曲面放样、曲率连续拟合构建三片均匀分布的桨叶曲面，保证各桨叶的几何对称性与水动力型面精度，再通过布尔运算整合中心桨毂结构，预留轴孔与定位销孔的装配特征，对桨叶与桨毂的连接过渡区域做圆角顺滑处理，消除应力集中的几何锐角，完整还原三叶螺旋桨的真实结构形态。参数设计层面严格匹配小型船舶推进器的通用设计规范，桨叶从叶根到叶梢的厚度按流体力学要求做渐变减薄处理，螺距角沿径向的变化规律符合敞水效率优化标准，中心轴孔的直径、键槽尺寸均参考通用船用尾轴的装配公差设定，三片桨叶以120度周向均匀排布，整体动平衡结构符合旋转部件的设计要求，可直接用于后续的水动力仿真、装配干涉校验等设计环节。渲染材质部分采用抛光金属材质模拟不锈钢螺旋桨的真实质感，对桨叶表面做高反光金属材质参数调整，还原不锈钢材质的镜面反射效果与金属光泽，背景采用渐变蓝色模拟水下或展示环境，通过光影角度调整突出桨叶的曲面弧度与结构细节，配套的渲染效果图可清晰展示螺旋桨的整体外观与各部分结构特征。结构原理上，该三叶螺旋桨通过中心桨毂与船舶尾轴连接固定，工作时随尾轴旋转，三片桨叶的曲面型面拨动水流产生轴向推力，推动船舶航行，相比四叶或多叶螺旋桨，三叶结构在保证推进效率的同时具备更低的旋转阻力，结构强度更易保障，广泛应用于小型船舶、游艇等民用船舶的推进系统。软件兼容层面，模型提供STEP、IGES通用三维格式，同时包含Autodesk Inventor2012原生格式文件，STEP与IGES作为通用中间格式可被SolidWorks、UG、Pro/E、CATIA等绝大多数主流三维CAD软件直接打开编辑，不存在版本兼容障碍，不同软件平台的设计人员均可直接调用该模型开展后续设计工作。研发教学应用层面，该模型可作为船舶推进部件设计的参考案例，用于船舶工程专业的螺旋桨结构教学、三维建模实训，也可作为船舶设计研发环节的基础模型，用于开展螺旋桨水动力仿真分析、推进系统匹配计算、装配干涉检查等工作，还可用于3D打印制作螺旋桨实物样件，开展推进性能测试实验，为船舶推进系统的设计优化、教学实训提供可靠的三维数字模型支撑。
